Zipro Easy - Page 147

147
FR
INSTRUCTIONS DE MONTAGE
ATTENTION ! Pendant l’installation, suivez les étapes ci-dessous et utilisez les outils fournis.
Préparez un espace libre suffisant pour monter l'appareil.
En raison du poids élevé de certains composants, il est recommandé d'être deux pour le montage.

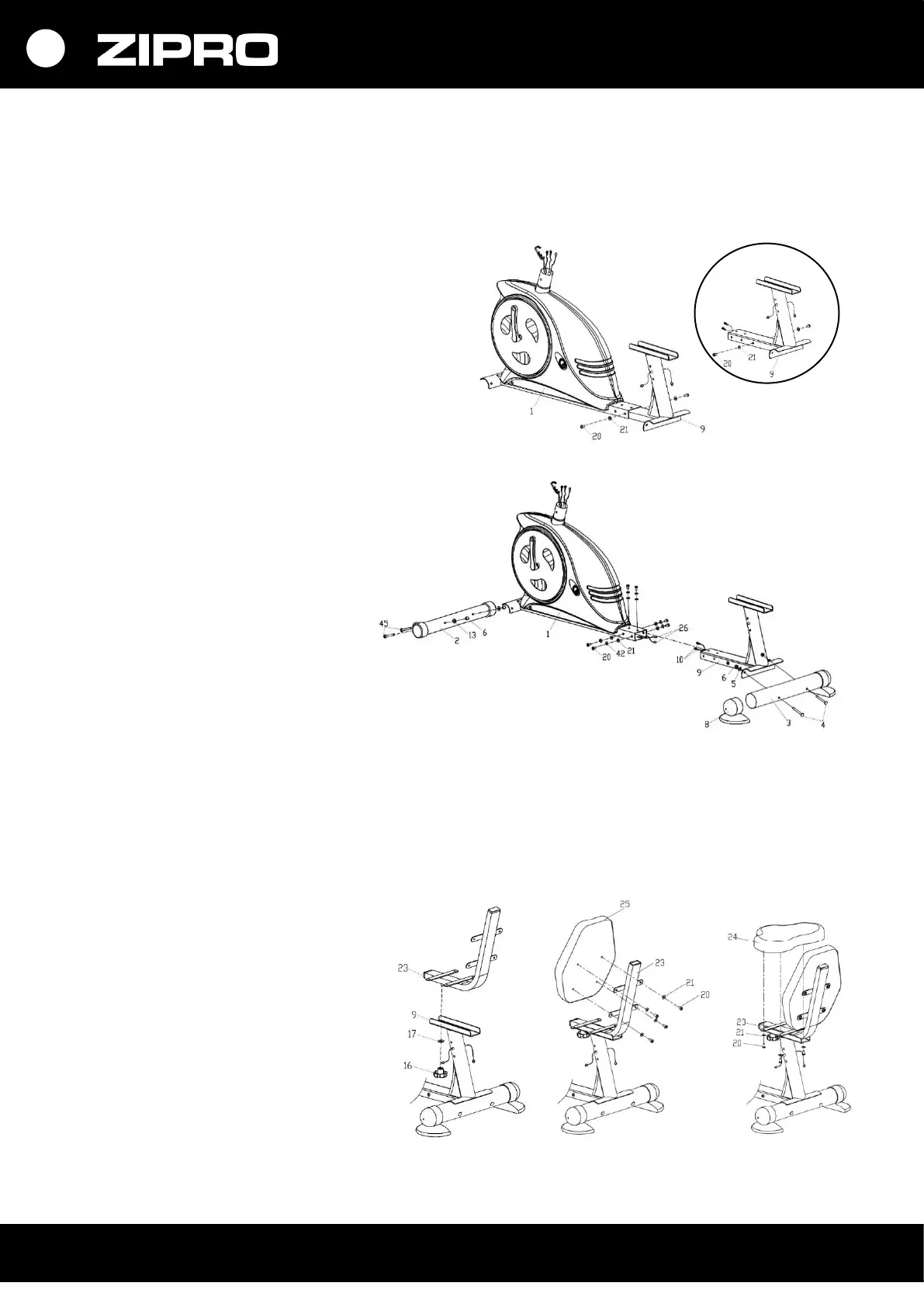

ÉTAPE 1.
Retirez la vis hexagonale (20) et la
rondelle plate (21) du cadre
principal avant (1) et verrouillez-
les dans le trou sur le cadre
principal arrière (9).
ATTENTION ! Avant d’installer les stabilisateurs,
retirez la protection de transport en plastique ou
en carton, le cas échéant.
ÉTAPE 2.
Mettez les embouts de
nivellement (8) sur le stabilisateur
arrière (3).
Vissez le stabilisateur avant (2) au
cadre principal avant (1) avec des
vis (45), des rondelles ondulées
(13) et des écrous (6) et le
stabilisateur arrière (2) au cadre
principal arrière (9) avec des vis
(4), des rondelles ondulées (5) et
des écrous (6).
Connectez les fils de mesure de
pouls (10) aux fils de connexion
(26). Attachez le cadre principal
avant (1) et le cadre principal
arrière (2) à l’aide de vis
hexagonales (20), de rondelles
élastiques (42) et de rondelles
plates.
ÉTAPE 3.
Attachez le cadre du siège et du
dossier (23) sur le cadre arrière (9)
à l’aide du bouton de réglage de
selle (16) et de l’écrou plat (17).
Attachez le dossier (25) et la selle
(24) sur le cadre (23) à l’aide des
vis hexagonales (20) et des
rondelles plates (21).
ATTENTION ! Avant d’utiliser
l’appareil, assurez-vous que la
selle est solidement fixée sur le
guide.
