INSTRUZIONI DI MONTAGGIO
ATTENZIONE! Durante l’installazione, seguire i passi seguenti e usate gli strumenti forniti con il
prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono raccomandate per il montaggio.

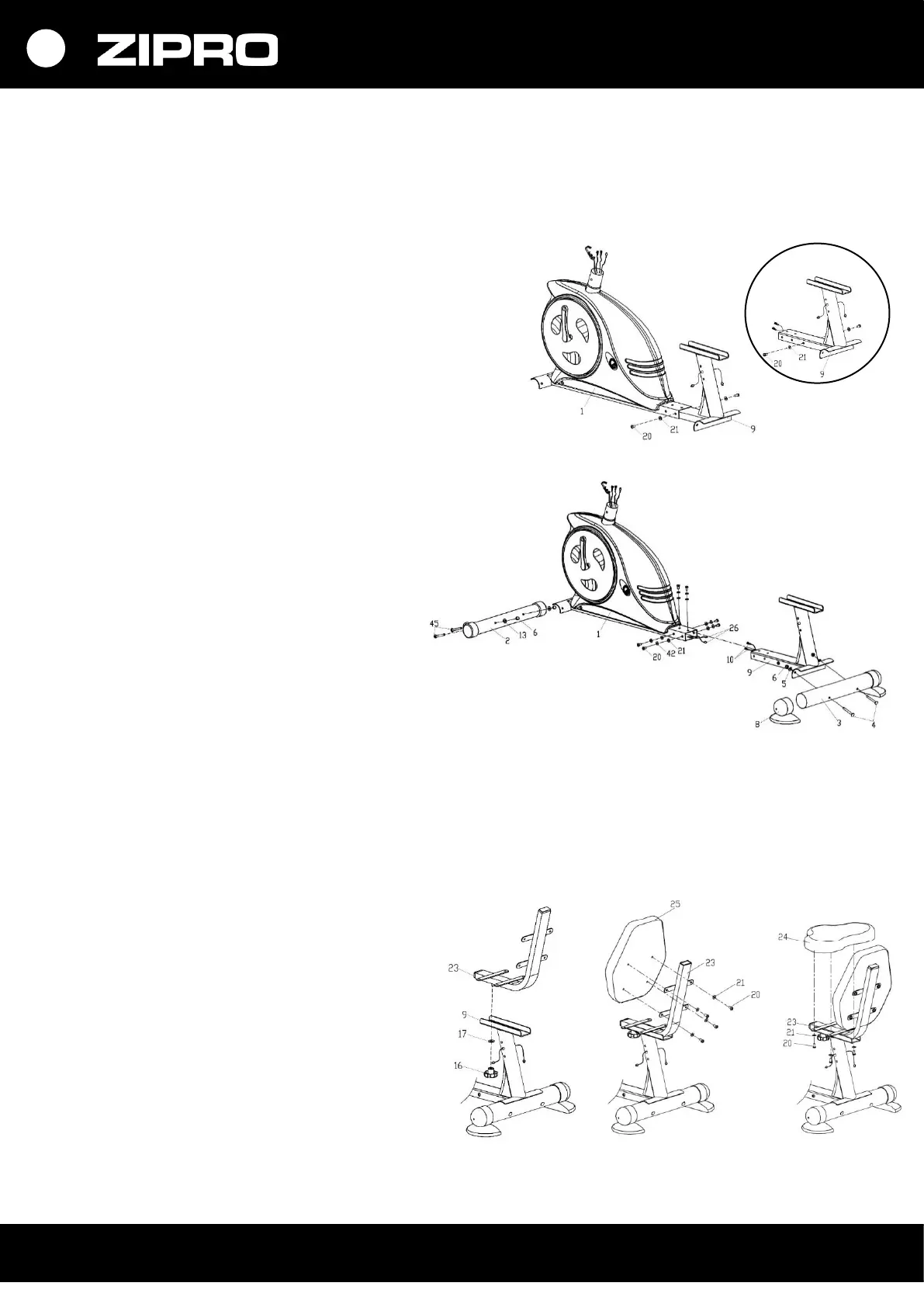

FASE 1.
Rimuovere la vite esagonale (20)
e la rondella piatta (21) dal telaio
principale anteriore (1) e bloccarli
nel foro sul telaio principale
posteriore (9).
ATTENZIONE! Prima di installare gli stabilizzatori,
rimuovere le protezioni di trasporto in plastica o
cartone, se presenti.
FASE 2.
Mettere i cuscinetti di
stabilizzazione (8) sullo
stabilizzatore posteriore (3).
Avvitare lo stabilizzatore
anteriore (2) al telaio principale
anteriore (1) con le viti (45),
le rondelle curve (13) ed i dadi (6)
e lo stabilizzatore posteriore (2)
al telaio principale posteriore (9)
con le viti (4), le rondelle curve (5)
ed i dadi (6).
Collegare i fili di misurazione
degli impulsi (10) ai cavi di
connessione (26). Collegare il
telaio principale anteriore (1)
e il telaio principale posteriore (2)
con le viti esagonali (20), le
rondelle elastiche (42) e le
rondelle piane (21) .
FASE 3.
Montare il telaio del sedile e dello
schienale (23) sullo stabilizzatore
posteriore (9) utilizzando la
manopola di regolazione del
sedile (16) e il dado piatto (17).
Montare lo schienale (25) e la
sella (24) sul telaio (23)
utilizzando le viti esagonali (20)
e le rondelle piane (21).
ATTENZIONE! Prima di utilizzare
il dispositivo, assicurarsi che la
sella sia montata saldamente
sulla guida.
