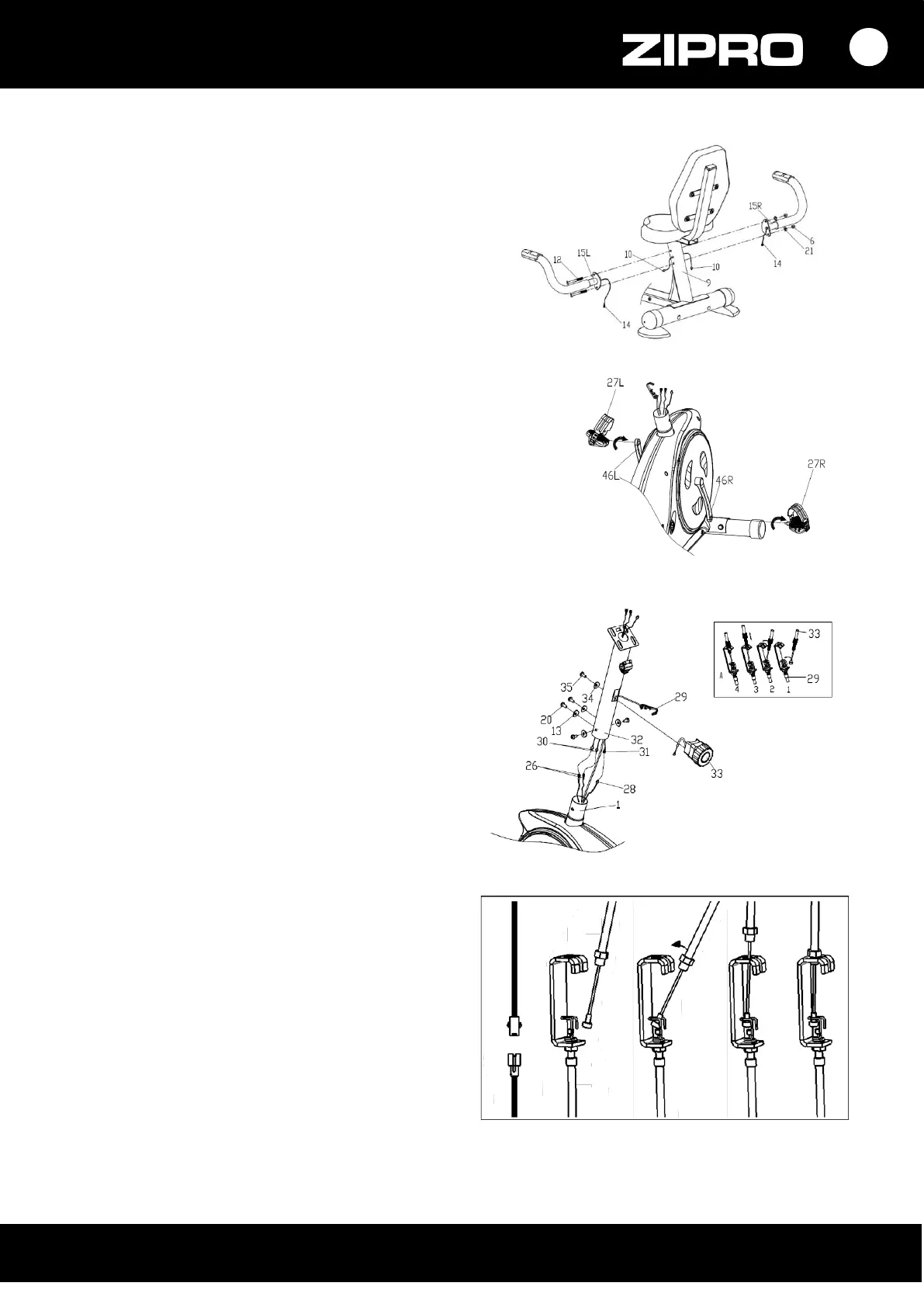

FASE 4.
Collegare i cavi dei sensori di pulsazioni
cardiache (14) che escono dai bracci del
manubrio ai cavi che escono dal telaio principale
posteriore (9).
Poi avvitare le barre (15 L/R) al telaio (9) con
ile viti (12), le rondelle piane (21) ed i dadi (6).
FASE 5.
Avvitare i pedali destro e sinistro (27 L/R) alla
pedivella (46L/R). Stringere la vite del pedale
destro (27 R) in senso orario. Stringere la vite
di quello di sinistra (27 L) in senso antiorario.
ATTENZIONE! I pedali destro e sinistro sono
contrassegnati “R” per il destro e “L” per il sinistro.
FASE 6.
Collegare i cavi di connessione (26) che escono
dal dal telaio principale (1) al cavo di
connessione superiore (30) nel tubo di supporto
del manubrio (32) e il cavo del sensore (28)
al cavo superiore del sensore (31).
Attraverso il foro nel tubo di supporto del
manubrio (32), tirare il cavo di regolazione della
resistenza (29) e collegarlo con il cavo della
manopola di regolazione della resistenza (33)
come mostrato nell’immagine.
Inserire il dado del cavo proveniente dalla
manopola di regolazione della resistenza (33)
nella fessura del cavo di regolazione della
resistenza (29), tirare e tendere il cavo (33) e farlo
scorrere attraverso il supporto del cavo (29) in
direzione verticale. Il dado del cavo deve essere
posizionato sul supporto del cavo come
mostrato nell’immagine.
Quindi, avvitare la manopola di regolazione della
resistenza (33) al tubo di supporto del manubrio
(32) con una vite a croce (35) e una rondella
piatta (34).
Avvitare il tubo di supporto del manubrio (32) nel
telaio principale (1) con le viti esagonali (20) e le
rondelle curve (13).
