MANUAL DE INSTALADOR
¡ATENCIÓN! Durante el montaje, seguir los pasos indicados y usar herramientas incluidas en el
conjunto.
Preparar espacio libre suficiente para montaje del dispositivo. Teniendo en cuenta el peso de algunos
elementos, se recomienda que el montaje sea realizado por dos personas.

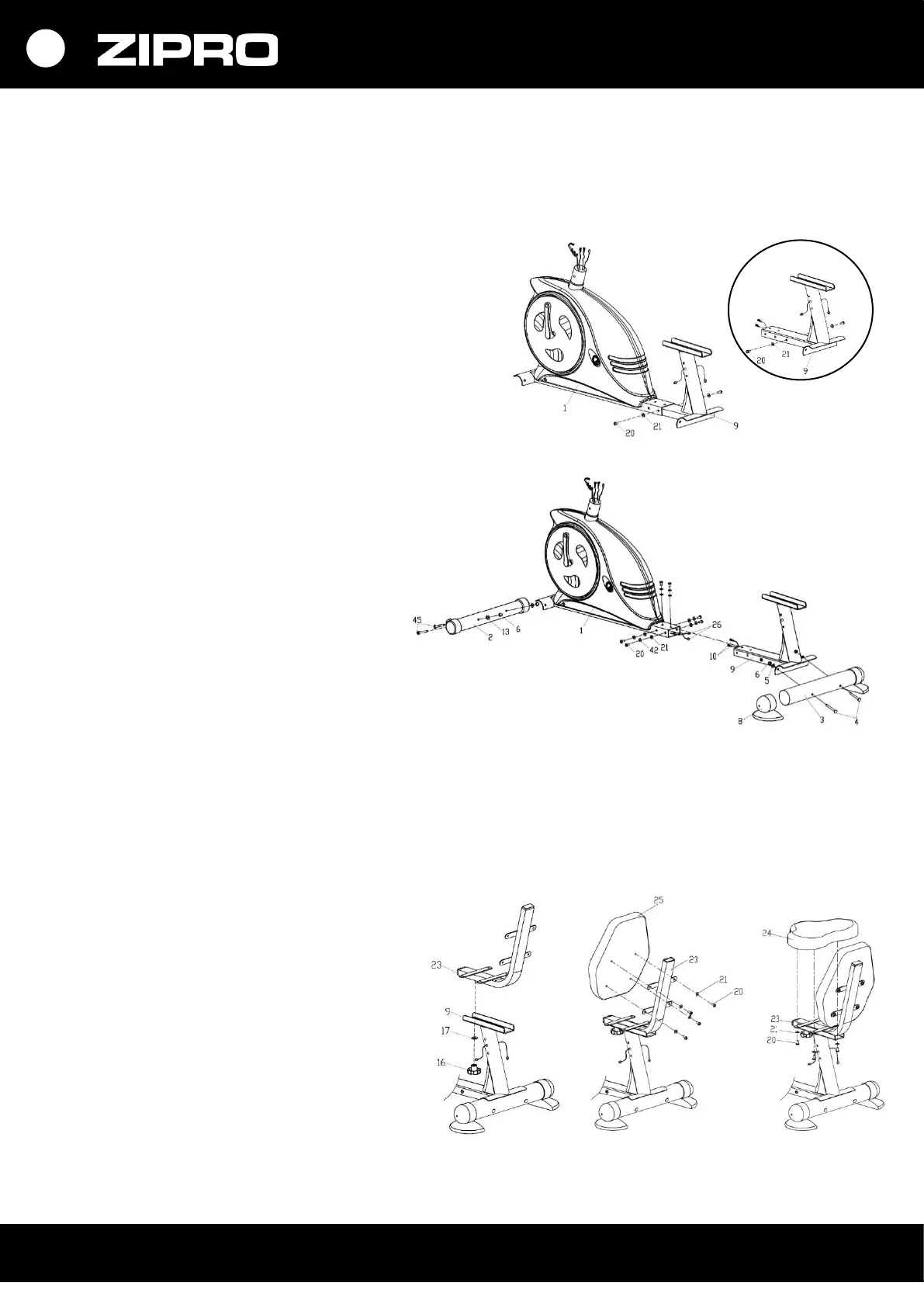

PASO 1.
Desenroscar el tornillo hexagonal (20)
y arandela plana (21) del cuadro principal
frontal (1) y bloquearlos en orificio del cuadro
principal posterior (9).
¡ATENCIÓN! Antes de montar, quitar elementos
protectores de plástico y cartón, si hay.
PASO 2.
Colocar placas estabilizadoras (8) en soporte
posterior (3).
Enroscar el soporte frontal (2) al cuadro
principal frontal (1), usando tornillos (45),
arandelas de arco (13) y tuercas (6).
Enroscar el soporte posterior (2) al cuadro
principal posterior (9) con tornillos (4),
arandelas de arco (5) y tuercas (6).
Conectar el cable de medición de ritmo
cardiaco (10) con cables de acople (26).
Conectar el cuadro principal frontal (1)
y posterior (2) con tornillos hexagonales
(20), arandelas de resorte (42) y arandelas
planas (21).
PASO 3.
Montar cuadro de sillín y soporte (23) en
estabilizador posterior (9), usando perilla
de ajuste de sillín (16) y arandela plana (17).
Montar respaldo (25) y sillín (24) en cuadro
(23), usando tornillos hexagonales (20) y
arandelas planas (21).
¡ATENCIÓN! Antes de usar el dispositivo,
asegurarse que el sillín está bien fijado a la guía.
