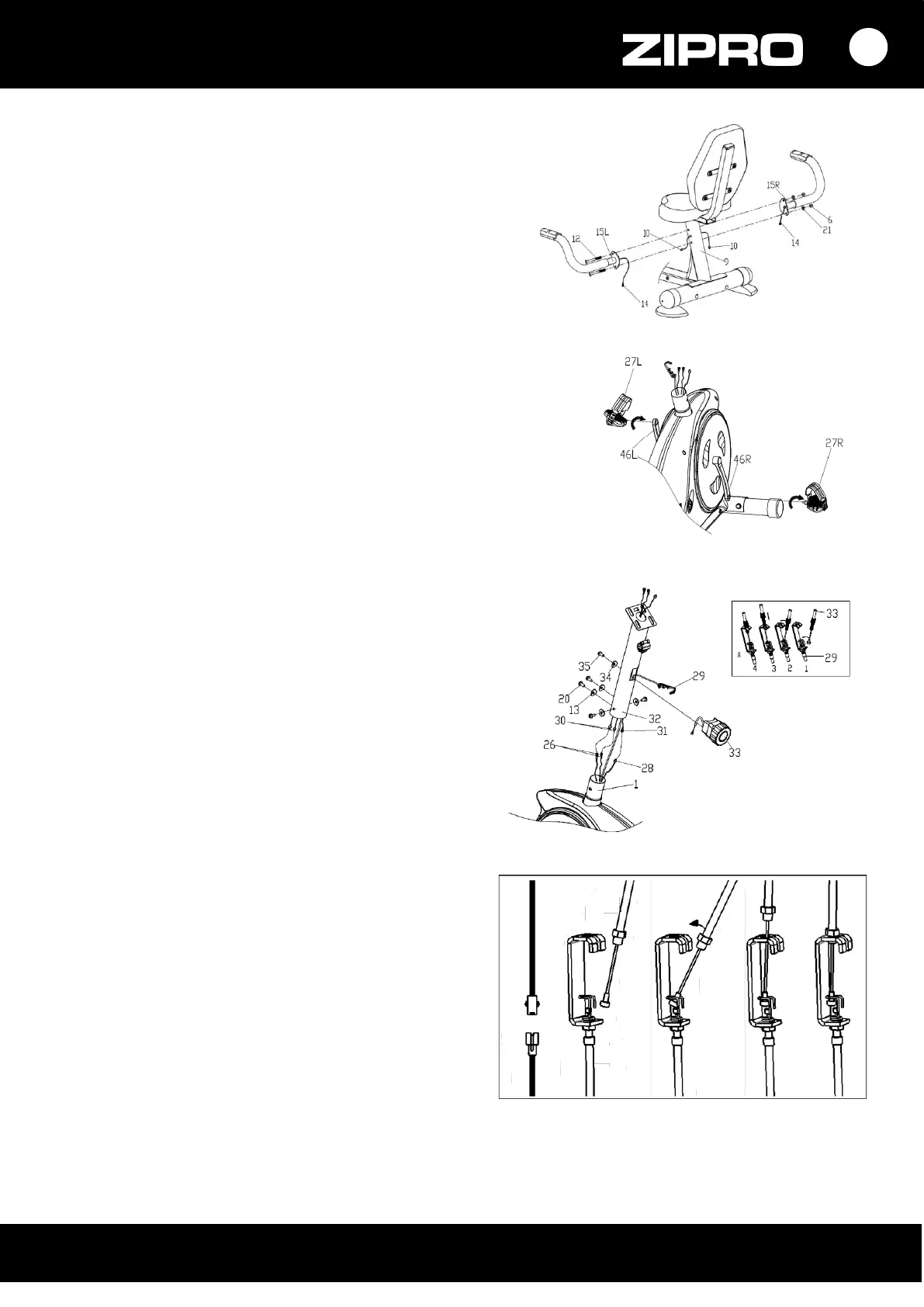

PASO 4.
Conectar cables de medición de ritmo cardiaco (14)
que salen de los extremos del manillar con cables
que salen del cuadro principal posterior (9).
Enroscar las barras de apoyo (15 L/R) al cuadro (9),
usando tornillos (12), arandelas planas (21) y tuercas (6).
PASO 5.
Atornillar pedal derecho e izquierdo (27 L/R) a la biela
(46 L/R).Enroscar el tornillo de pedal derecho (27 R)
en sentido de agujas del reloj. Enroscar el tornillo del
pedal izquierdo (27L) en sentido contrario a las agujas
del reloj.
¡ATENCIÓN! El pedal derecho e izquierdo están marcados
con letra "R" - derecho y "L" - izquierdo.
PASO 6.
Conectar cables de acople (26) que salen del cuadro
principal (1) al cable de acople superior (3) en telescopio
del manillar (32) y cable de sensor (28) con cable superior
del sensor (31).
Sacar el cable de ajuste de resistencia (29) por el orificio
en telescopio del manillar (32) y conectarlo con el cable
en perilla de ajuste de resistencia (33), tal y como muestra
la imagen.
Insertar la tuerca de cable que sale de la perilla de ajuste
de resistencia (32) en fisura del soporte de cable de ajuste
de resistencia (29), tirar y tensar el cable (33), hacerlo
pasar por el soporte del cable (29) en sentido vertical. La
tuerca del cable debe estar montada sobre soporte del
cable, según muestra la imagen.
Seguidamente, enroscar la perilla de ajuste de resistencia
(33) en telescopio del manillar (32) con tornillo de estrella
(35) y arandela plana (34).
Enroscar telescopio del manillar (32) en cuadro principal
frontal (1), usando tornillos hexagonales (20) y arandelas
de arco (13).
