INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.
KROK 1.
Odkręć śrubę sześciokątną (20) i
płaską podkładkę (21) z przedniej
ramy głównej (1) i zablokuj je w
otworze tylnej ramy głównej (9).
UWAGA! Przed zamontowaniem
podstaw usuń plastikowe lub
tekturowe zabezpieczenie
transportowe, jeżeli występuje.
KROK 2.
Na podstawę tylną (3) załóż
nakładki stabilizujące (8).
Przykręć przednią podstawę (2)
do przedniej ramy głównej (1)
za pomocą śrub (45), podkładek
łukowych (13) i nakrętek (6) oraz
tylną podstawę (2) do tylnej ramy
głównej (9) za pomocą śrub (4),
podkładek łukowych (5)
i nakrętek (6).

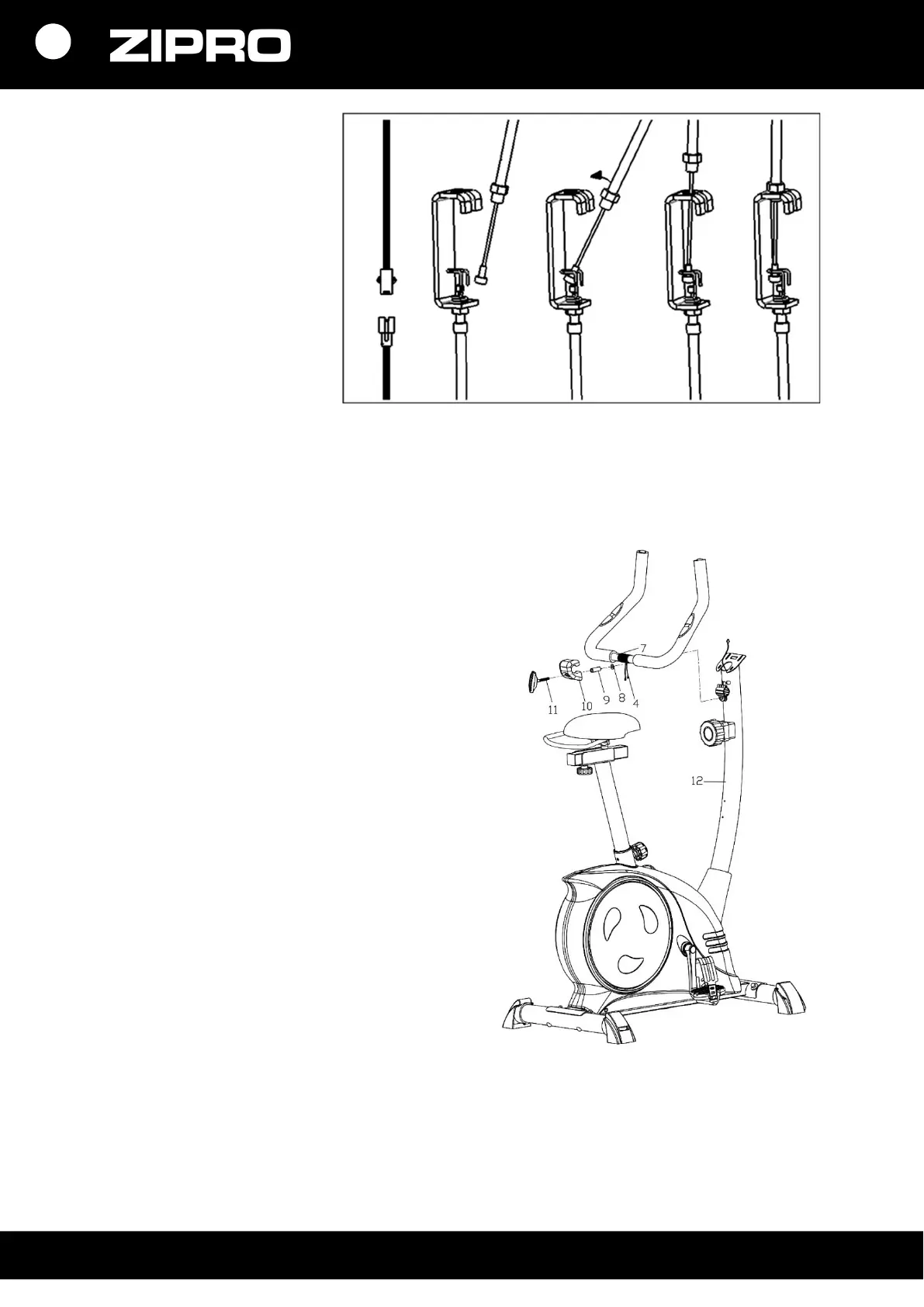

Połącz przewody pomiaru pulsu
(10) z przewodami łączącymi (26).
Połącz przednią ramę główną (1)
oraz tylną (2) za pomocą śrub
sześciokątnych (20), podkładek
sprężystych (42) i podkładek
płaskich (21) .
KROK 3.
Zamontuj ramę siodełka i oparcia
(23) na tylnym stabilizatorze (9)
używając pokrętła regulacji
siodełka (16) i nakrętki płaskiej
(17).
Na ramie (23) zamontuj oparcie
(25) i siodełko (24) używając śrub
sześciokątnych (20) i podkładek
płaskich (21).
UWAGA! Przed użyciem
urządzenia upewnij się,
że siodełko jest stabilnie
zamontowane na prowadnicy.
