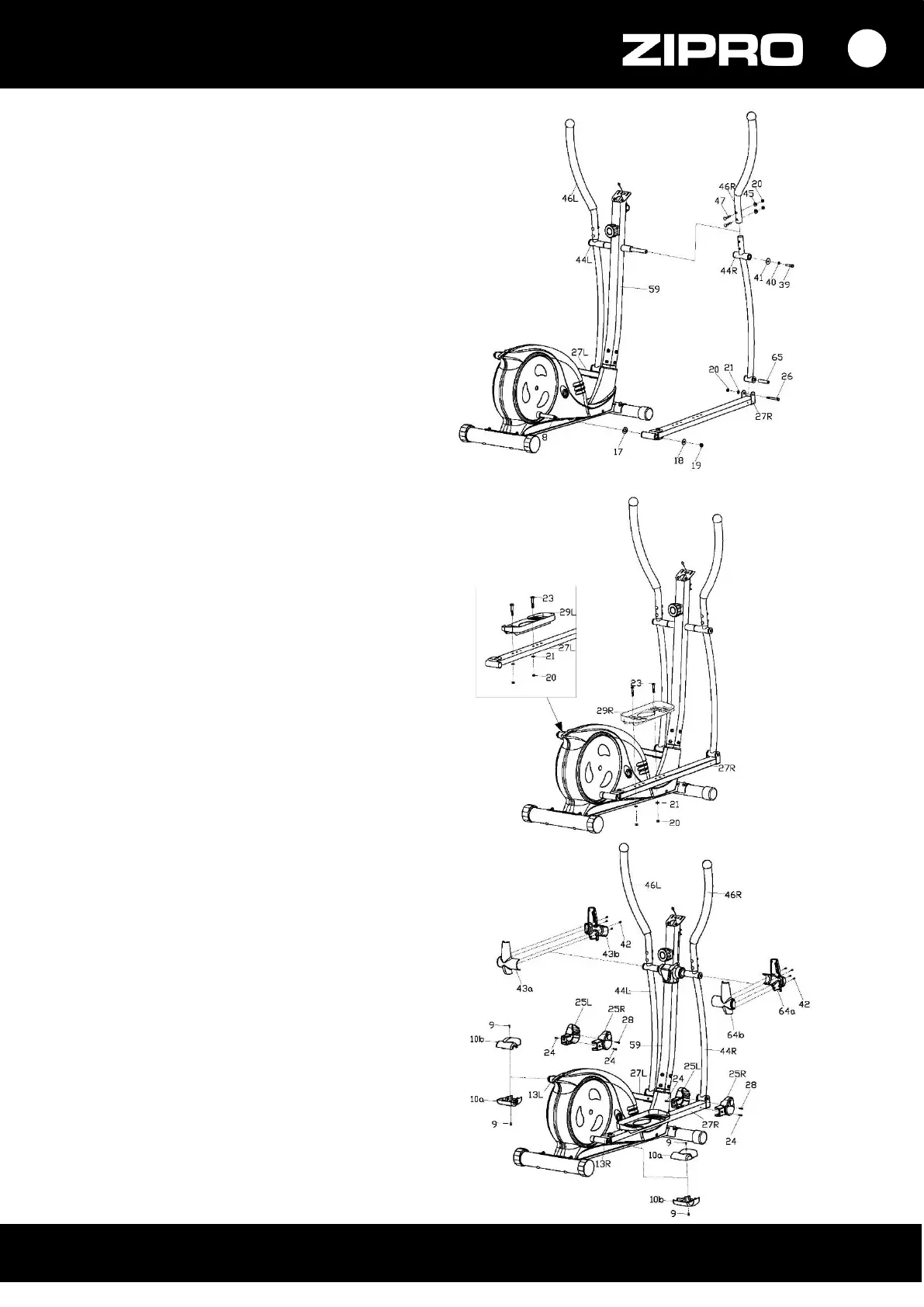

3. Zainstaluj ramiona i pedały
3a. Używając śrub M8x15 (39), podkładek
sprężystych (40), podkładek płaskich (41)
oraz przekładek (16) (33) zamontuj lewe
ramię rękojeści (44 L) do sztycy kierownicy
(59).
Na tym etapie nie dokręcaj do oporu
instalowanych elementów.
3b. Podstawę pod pedał lewy (27 L) zamontuj
do korby (8) za pomocą nakrętki (19),
podkładek płaskich (18)(17), przekładek
(16)(15).
3c. Lewe ramię rękojeści (44 L) zamontuj
do podstawy pod pedał lewy (27 L) za
pomocą śrub M8x75 (26), przekładki (65),
tulei (32), podkładki (21). Załóż osłonę
przedniej podstawy pod pedał lewy (25 L)
i zamocuj używając śrub ST4x20 (28) i śrub
ST4,2x18 (24).
Na tym etapie nie dokręcaj do oporu
instalowanych elementów.
3d. Rękojeść lewą i prawą (46 L/R) przykręć
do lewego i prawego ramienia rękojeści
(44 L/R) za pomocą śrub (47), podkładek
łukowych (45) oraz nakrętek (20).
Załóż osłonę ramienia rękojeści (64 A/B)
i skręć śrubami (42).
3e. Wykonując czynności z 3a, 3b i 3c zainstaluj
prawe ramię rękojeści (44 R) i podstawę pod
pedał prawy (27 R).
3f. Zamontuj pedał lewy i prawy (29 L/R)
do podstaw pod pedały (27 L/R) używając
śrub ST4,2x18 (23), podkładek (21)
oraz nakrętek (20).
UWAGA! Prawa i lewa podstawa pod pedały
są oznaczone “R” dla prawego i “L”
dla lewego.
3g. Dokręć wszystkie elementy.
3h. Zamocuj i skręć osłony sztycy ierownicy
(34 L/R) oraz osłonę przednią odstaw
na pedały (25 L/R) śrubami (24) i tylną
osłonę podstaw na pedały (10 A/B) śrubami
(9).
