INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

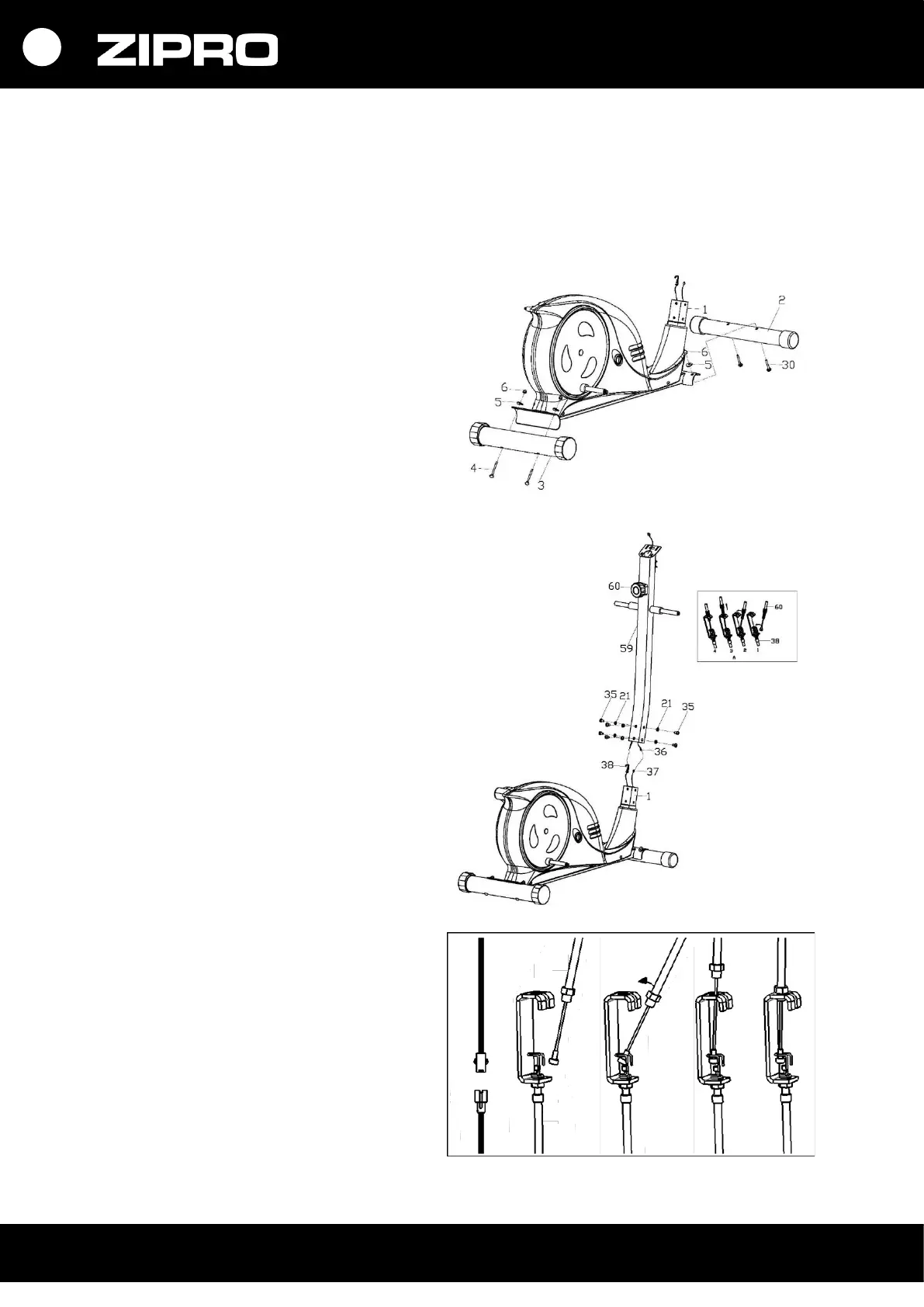

1. Zainstaluj przednią i tylną podstawę
Zamontuj tylną podstawę (3) oraz przednią (2)
do ramy głównej (1) używając śrub M8x90 (4),
podkładek łukowych (5) oraz nakrętek M8 (6).
UWAGA! Przed zamontowaniem podstaw usuń
plastikowe lub tekturowe zabezpieczenie
transportowe, jeżeli występuje.
2. Zainstaluj przewody
i sztycę kierownicy
Połącz przewód łączący (36) z przewodem
komputera (37).
Następnie połącz przewód regulacji oporu (38)
z drugim przewodem łączącym (38) w sposób,
który ilustruje obrazek.
Wsuń nakrętkę górnego przewodu regulacji
oporu (38) w szczelinę wspornika dolnego
przewodu regulacji oporu (38), pociągnij
i napręż górny przewód (38) i przesuń przez
wspornik dolnego przewodu (38) w kierunku
pionowym. Nakrętka przewodu powinna być
osadzona na wsporniku kabla, jak pokazuje
ilustracja.
Zamontuj sztycę kierownicy (59) na ramie
głównej (36) za pomocą śrub M8x16 (35) oraz
podkładek (21).
