INSTRUCTIONS DE MONTAGE
ATTENTION ! Pendant l’installation, suivez les étapes ci-dessous et utilisez les outils fournis.
Préparez un espace libre suffisant pour monter l'appareil.
En raison du poids élevé de certains composants, il est recommandé d’être deux pour le montage.

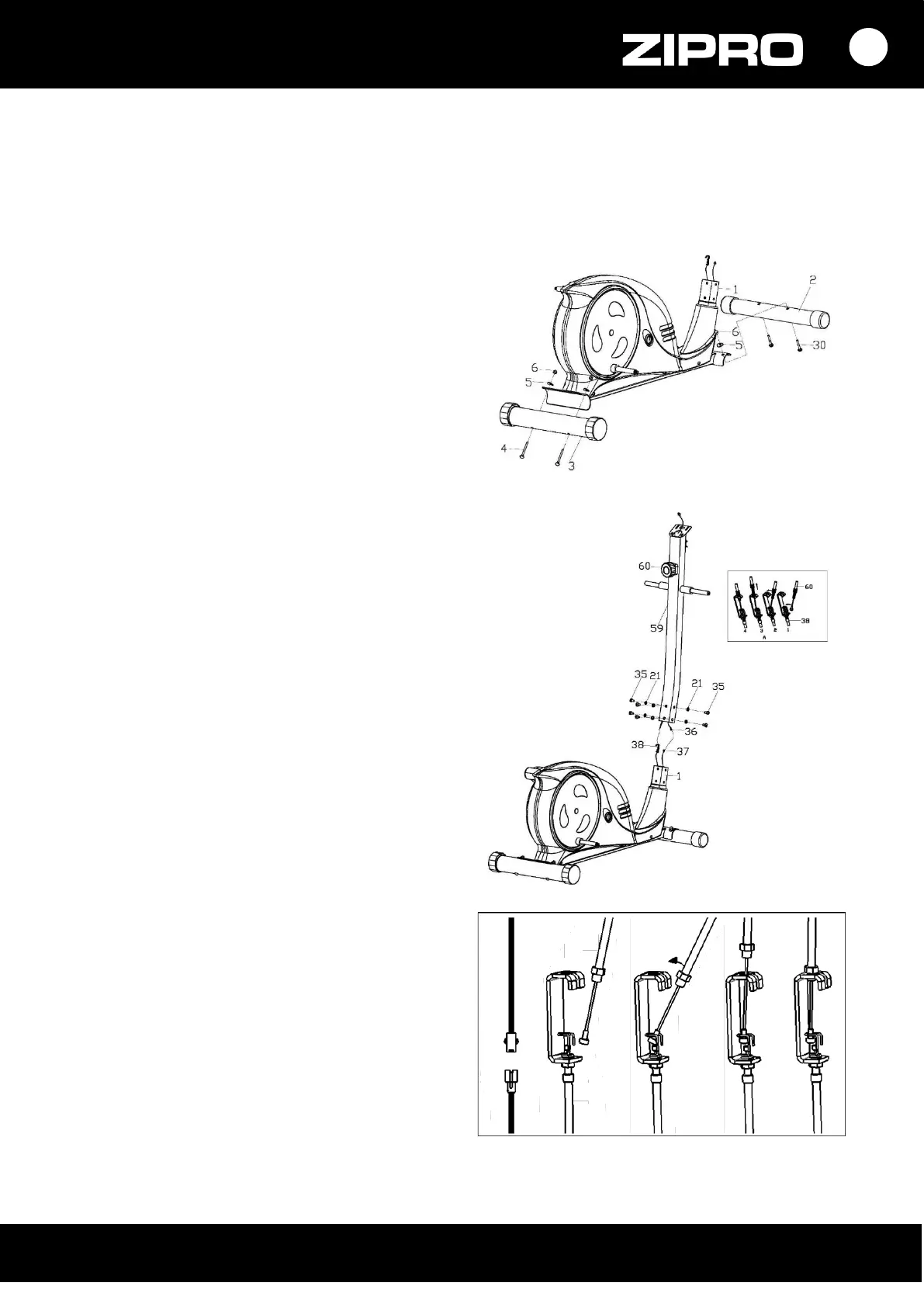

1. Installez les stabilisateurs avant et arrière
Fixez le stabilisateur arrière (3) et le
stabilisateur avant (2) sur le cadre principal (1)
à l’aide des boulons M8x90 (4), des rondelles
ondulées (5) et des écrous M8 (6).
ATTENTION ! Avant d’installer les
stabilisateurs, retirez la protection de transport
en plastique ou en carton, le cas échéant.
2. Installez les fils et la potence de guidon
Connectez le fil de connexion (36) au fil de
console (37).
Connectez ensuite le fil de réglage de
résistance (38) à l’autre fil de connexion (38)
commeindiqué sur l’image.
Insérez l’écrou du fil supérieur de réglage de
résistance (38) dans la fente du support du fil
inférieur de réglage de résistance (38), puis
tirez et tendez le fil supérieur (38) et le faites
passer à travers le support du fil inférieur (38)
dans une direction verticale. L’écrou du fil doit
être placé sur le support du fil comme indiqué
sur l’image.
Montez la potence du guidon (59) sur le cadre
principal (36) à l’aide des vis allen (35) et des
rondelles (21).
