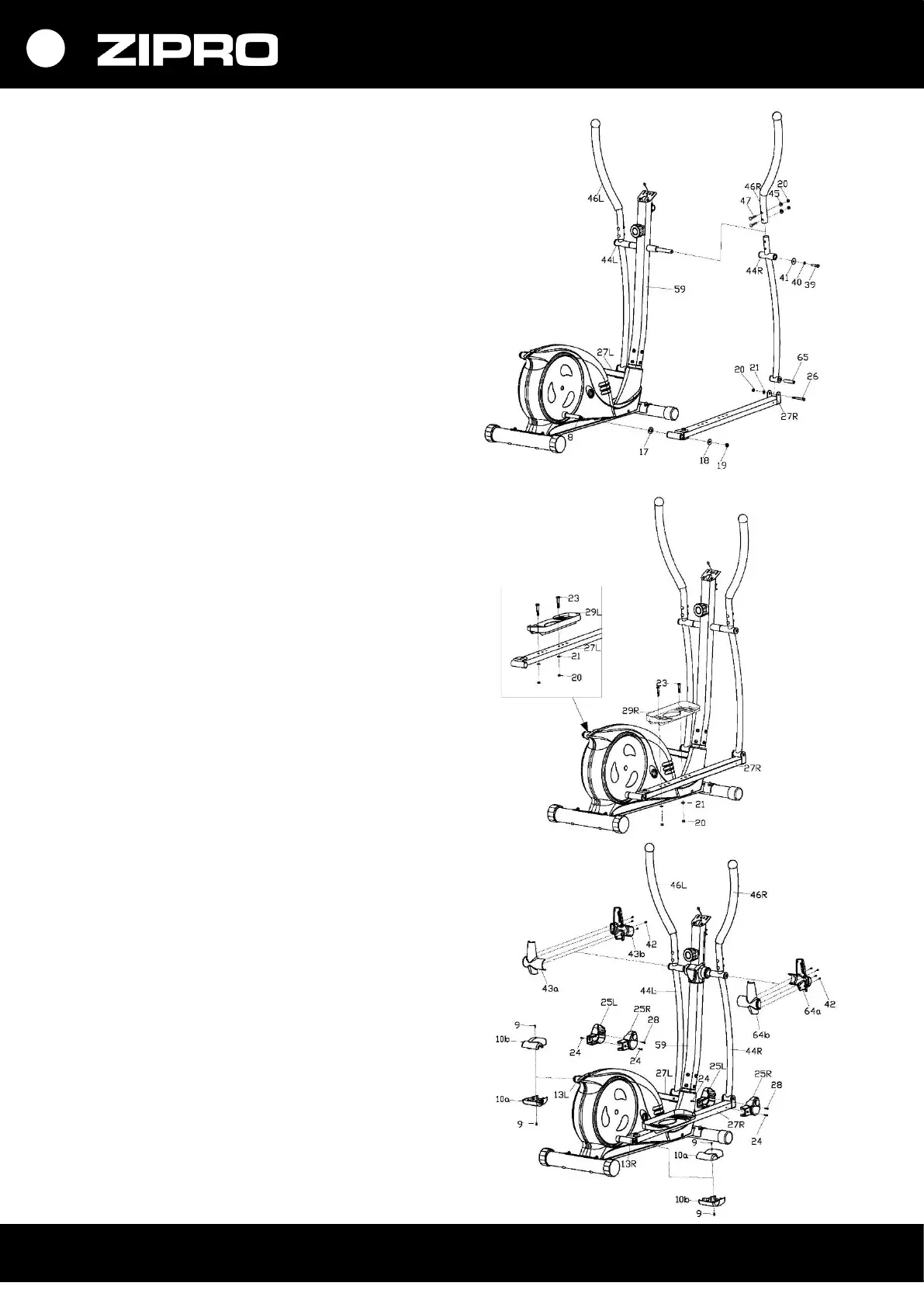

3. Installez les jambes et les pédales
3a. À l’aide de vis M8x15 (39), de rondelles
élastiques (40), de rondelles plates (41) et
de bagues d’espacement (16) (33), attachez
la jambe gauche (44 L) à la potence de
guidon (59).
À ce stade, ne serrez pas les composants
installés au maximum.
3b. Fixez le support de pédale gauche (27 L) au
pédalier (8) avec l’écrou (19), les rondelles
plates (18) (17), les bagues d’espacement
(16) (15).
3c. Montez la jambe gauche (44 L) au support
de la pédale gauche (27 L) à l’aide de vis
M8x75 (26), de bague d’espacement (65), de
manchon (32), de rondelle (21). Mettez le
cache avant du support de pédale gauche
(25 L) et fixez-le à l’aide de vis ST4x20 (28) et
de vis ST4.2x18 (24).
À ce stade, ne serrez pas les composants
installés au maximum.
3d. Vissez les bras gauche et droit (46 L/R) aux
jambes gauche et droite (44 L/R) à l’aide de
vis (47), de rondelles ondulées (45) et
d’écrous (20).
Mettez le cache de jambe (64 A / B) et fixez
avec les vis (42).
3e. En suivant les étapes 3a, 3b et 3c, installez
la jambe droite (44 R) et le support de la
pédale droite (27 R).
3f. Montez les pédales gauche et droite (29 L/R)
aux supports de pédale (27 L/R) à l’aide de
vis ST4,2x18 (23), de rondelles (21)
et d’écrous (20).
REMARQUE ! Les supports des pédales
gauche et de droite portent le symbole « R »
pour celui de droite et « L » pour celui de
gauche.
3g. Serrez tous les composants.
3h. Fixez et serrez les caches de la potence de
guidon (34 L/R) et le cache avant du support
de pédale (25 L/R) avec les vis (24) et le
cache arrière du support de pédale (10 A/B)
avec les vis (9).
