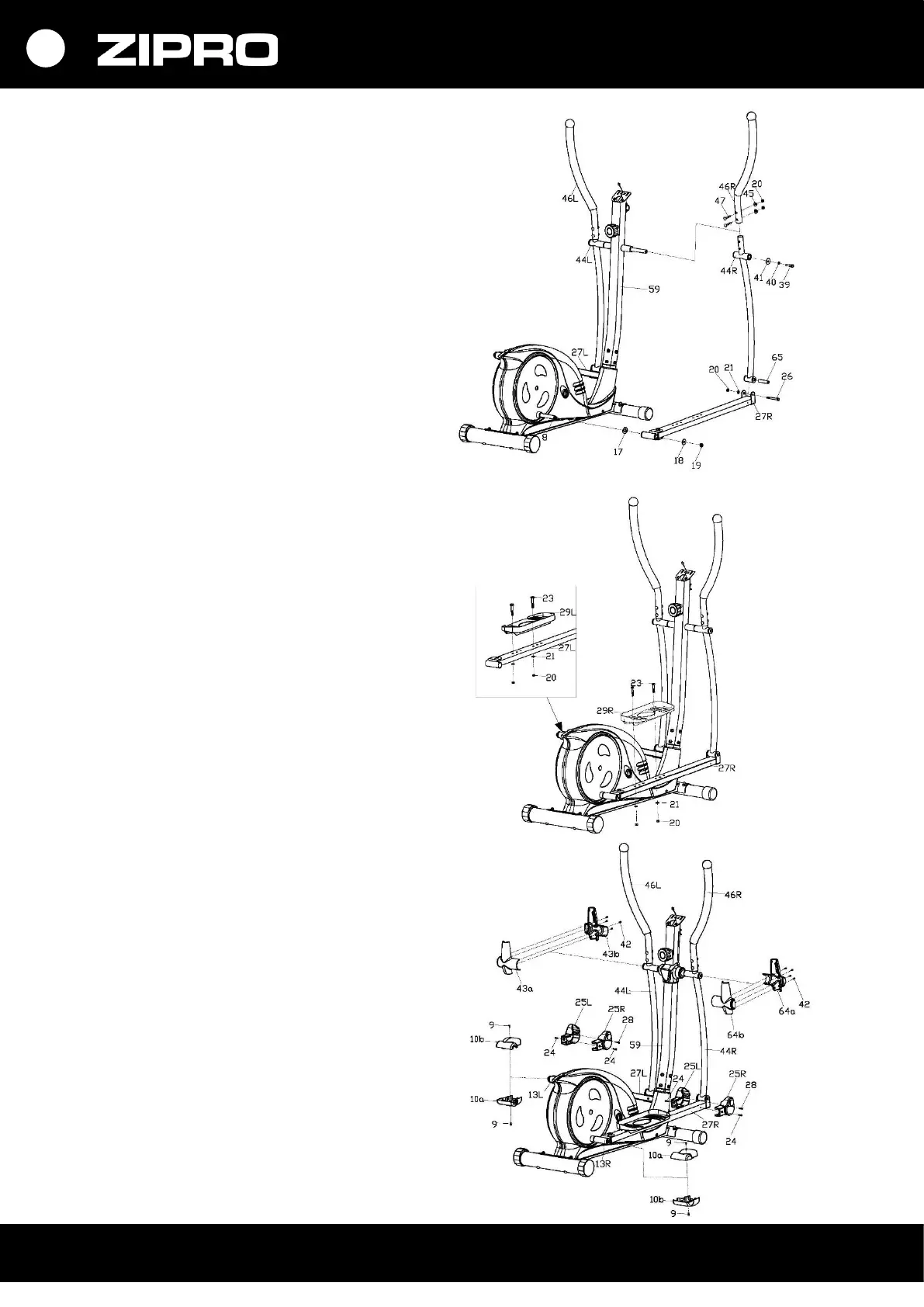

3. Installare i bracci ed i pedali
3a. Usando le viti M8x15 (39), le rondelle
elastiche (40), le rondelle piatte (41) e gli
anelli distanziatori (16) (33) fissare il braccio
inferiore sinistro (44 L) al supporto del
manubrio (59).
In questa fase, non serrare al massimo i
componenti installati.
3b. Fissare il supporto del pedale sinistro (27 L)
alla pedivella (8) con il dado (19), le rondelle
piane (18) (17), gli anelli distanziatori (16)
(15).
3c. Fissare il braccio inferiore sinistro (44 L) al
supporto del pedale sinistro (27 L)
utilizzando le viti M8x75 (26), gli anelli
distanziatori (65), il manicotto (32), la
rondella (21). Posizionare il coperchio del
supporto dei pedali anteriore sinistro (25 L)
e fissarlo utilizzando le viti ST4x20 (28) e le
viti ST4,2x18 (24).
In questa fase, non serrare al massimo i
componenti installati.
3d. Avvitare i bracci superiori, sinistro e destro
(46 L/R) ai bracci inferiori, sinistro e destro
(44 L/R) utilizzando le viti (47), le rondelle
curve (45) ed i dadi (20).
Mettere il coperchio del braccio inferiore (64
A/B) e avvitare con le viti (42).
3e. Seguendo i passi 3a, 3b e 3c, installare il
braccio inferiore destro (44 R) ed il supporto
del pedale destro (27 R).
3f. Fissare il pedale destro e sinistro (29 L/R)
ai supporti dei pedali (27 L/R) con le viti
ST4,2x18 (23), le rondelle (21)
ed i dadi (20).
ATTENZIONE! I supporti dei pedali destro e
sinistro sono contrassegnati “R” per il
destro e “L” per il sinistro.
3 g. Serrare tutti gli elementi.
3h. Fissare e serrare i coperchi del supporto del
manubrio (34 L/R) e il coperchio anteriore
del supporto dei pedali (25 L/R) con le viti
(24) e il coperchio posteriore del supporto
dei pedali (10 A/B) con le viti (9).
