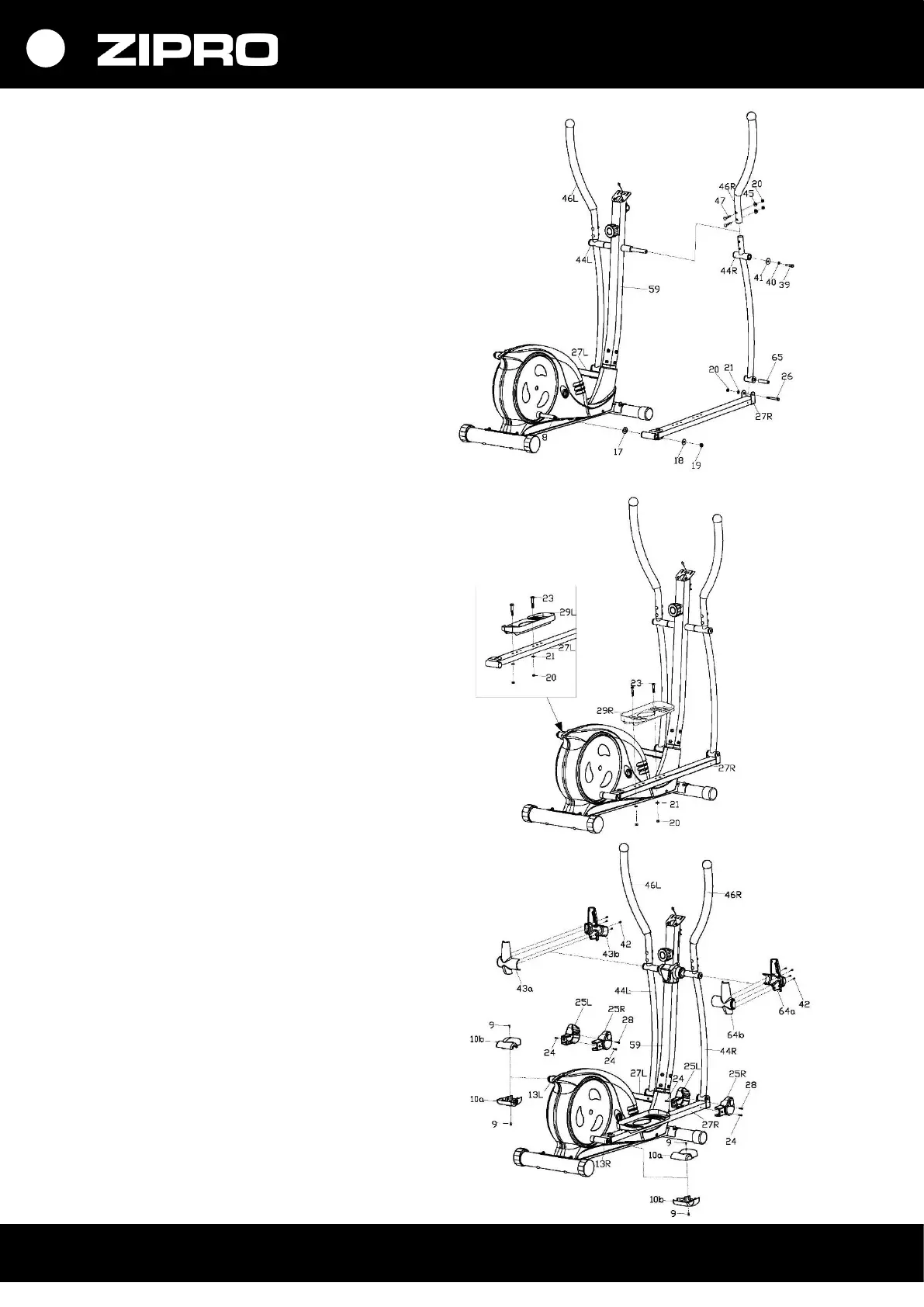

3. Montar brazos y pedales
3.a Usar tornillos M8x15 (39), arandelas de
resorte (40), arandelas planas (41) y placas
(16) (33) para montar el brazo de agarre
izquierdo (44 L) en el telescopio del manillar
(59).
En esta etapa, no enroscar y no apretar los
elementos a tope.
3b. Montar la base de pedal izquierdo (27 L) a
la biela (8) usando tuerca (19), arandelas
planas (18)(17) y placas (16)(15).
3c. Montar el brazo izquierdo del agarre (44L) al
soporte del pedal izquierdo (27L) con
tornillos M8x75 (26), placa (65), cilindro (32)
y arandela (21). Montar el revestimiento de
soporte frontal de pedal izquierdo (25 L) y
fijar con tornillos ST4x20 (28) y tornillos
ST4,2x18 (24). En esta etapa, no enroscar y
no apretar los elementos a tope.
3d. Enroscar el agarre izquierdo y derecho (46
L/R) al brazo izquierdo y derecho (44 L/R),
usando tornillos (47), arandelas de arco (45)
y tuercas (20). Colocar el revestimiento de
brazo de agarre (64 A/B) y unir con tornillos
(42).
3e. Realizar las tareas 3a, 3b y 3c, montar el
brazo derecho de agarre (44R) y soporte de
pedal derecho (27R).
3f. Montar el pedal derecho e izquierdo (29 L/R)
en el soporte de pedales (27 L/R), usando
tornillos ST4,2x18 (23), arandelas (21) y
tuercas (20).
¡ATENCIÓN! Los soportes del pedal derecho e
izquierdo están marcados con letra "R" -
derecho y "L" - izquierdo.
3g. Apretar y enroscar a fondo todos los
elementos.
3h. Montar y unir los revestimientos de
telescopio de manillar (34 L/R) y
revestimiento de soporte frontal de pedales
(25 L/R), con tornillos (24) y soporte
posterior de pedales (10 A/B) con tornillos
(9).
