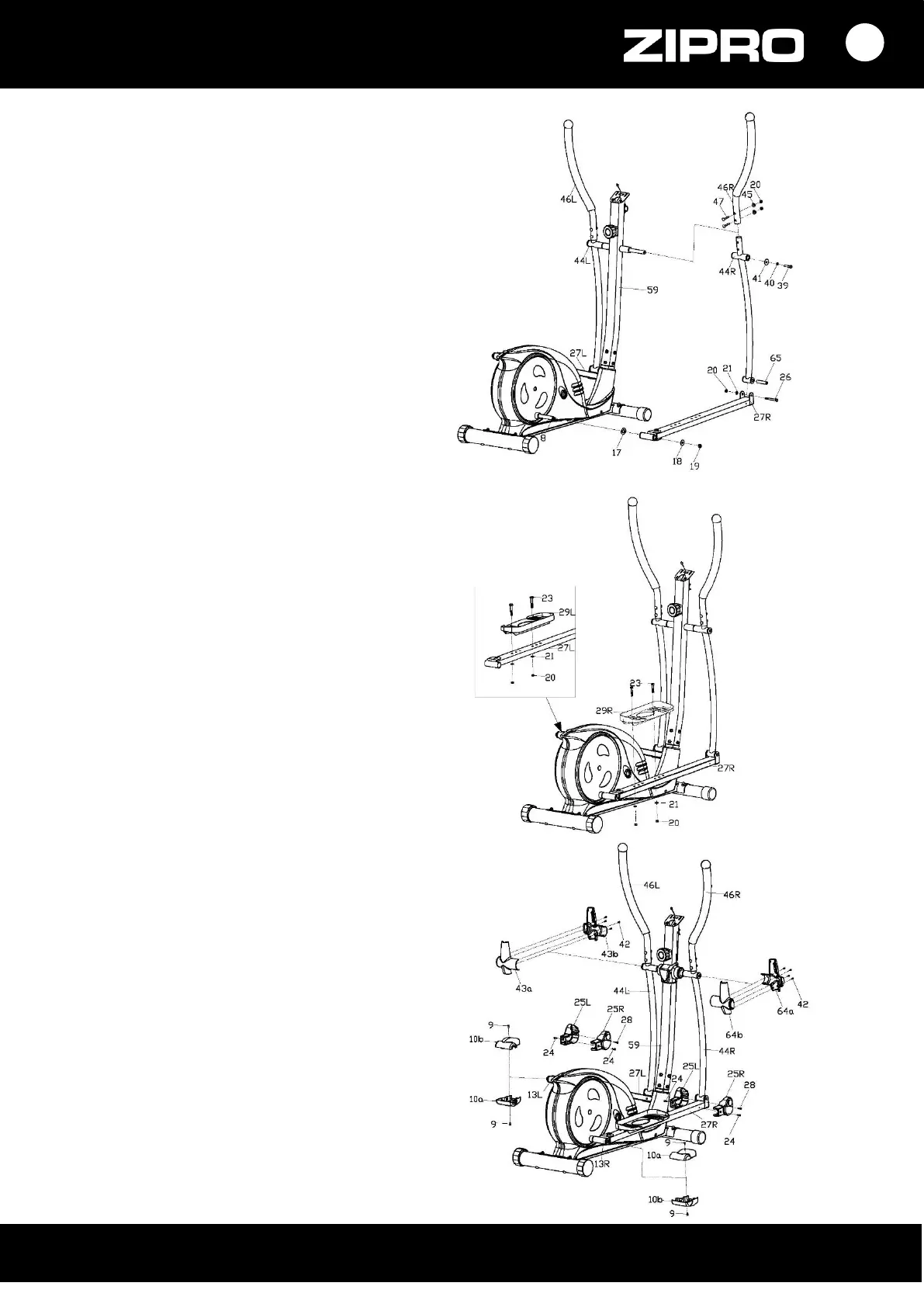

3. Namontujte kliky a pedály
3a. Pomocí šroubu M8 x 15 (39), pružných
podložek (40), plochých podložek (41)
a distančních podložek (16) (33) připevněte
rameno levé vidlice (44L) ke sloupku řidítek
(59).
Na této etapě nedotahujte na doraz
montované prvky.
3b. Základnu levého nášlapu (27L) spojte
s klikou (8) pomocí matice (19), plochých
podložek (18)(17) a distančních
3c. Levou vidlici (44 L) připevněte k základně
levého nášlapu (27 L) pomocí šroubů M8x75
(26), distanční podložky (65), průchodky
(32) a podložky (21). Nasaďte kryt přední
základny levého nášlapu (25 L) a připevněte
pomocí šroubů ST4x20 (28) a šroubů
ST4,2x18 (24).
Na této etapě nedotahujte na doraz
montované prvky.
3d. Levý a pravý grip (46 L/R) přišroubujte
k levé a pravé vidlici (44 L/R) pomocí šroubů
(47), prohnutých podložek (45) a matic (20).
Nasaďte kryt ramena vidlice (64 A/B)
a sešroubujte šrouby (42).
3e. Proveďte činnosti uvedené na 3a, 3b a 3c
připevněte pravou vidlici (44R) a základnu
pravého pedálu (27R).
3f. Připevněte levý a pravý pedál (29 L/R) k
základně pedálů (27 L/R) s pomocí
šestihranných šroubů ST4,2x18 (23),
podložek (21) a matic (20).
UPOZORNĚNÍ! Pravá a levá základna
pedálu má následující označení: “R” - pravá,
a “L” – levá.
3g. Utáhněte všechny prvky.
3h. Osaďte přední sloupek kryty a přišroubujte
(34 L/R), následně přední kryty základen
nášlapů (25 L/R) šrouby (24) a zadní kryty
základen nášlapů (10 A/B) šrouby (9).
