Zotac ZBOX

45

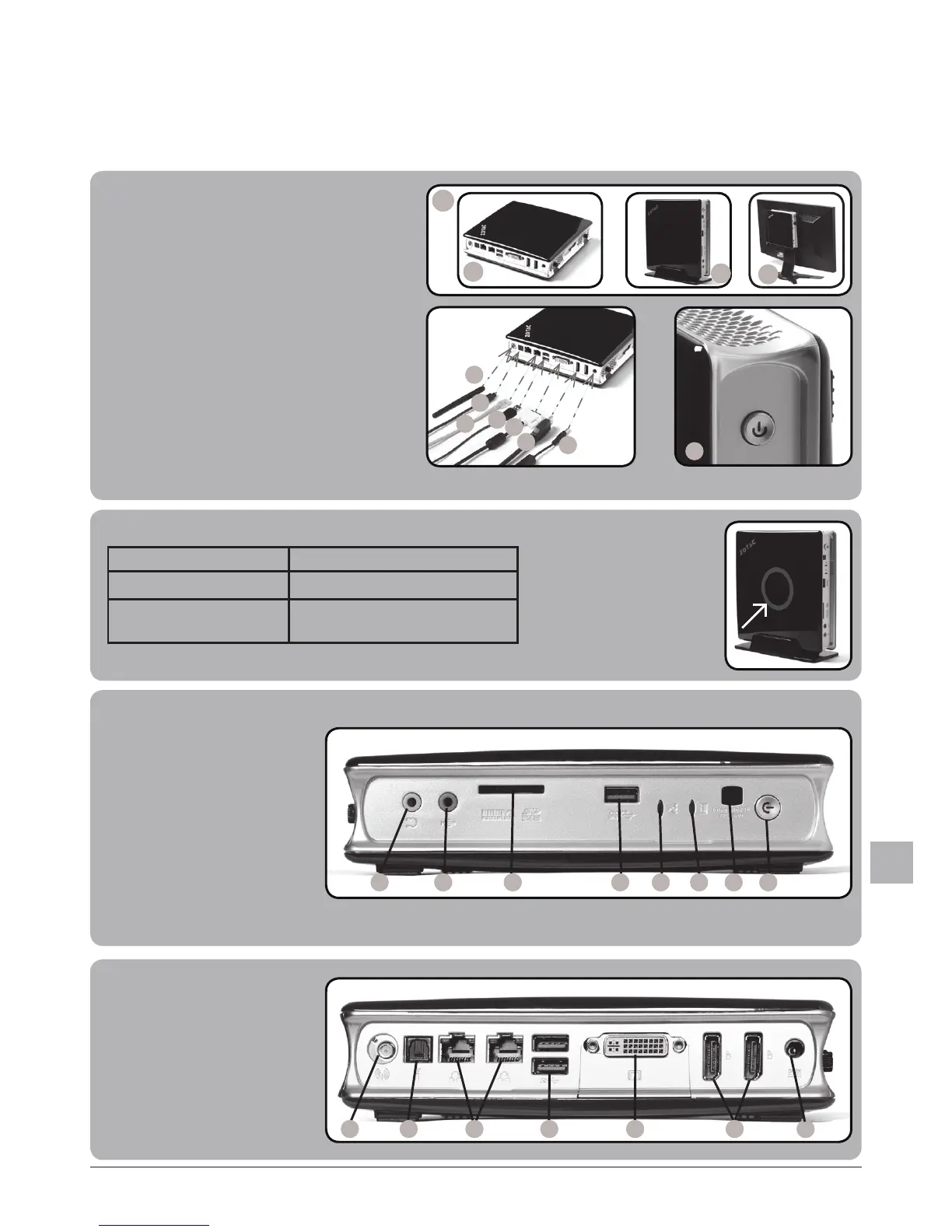

Руководство по установке
RU
Передняя панель
1. Разъем для наушников или
колонок
2. Разъем для микрофона
3. Устройство считывания карт
памяти (MMC/SD/SDHC/
SDXC)
4. Порт USB 3.0
5. Светодиодный индикатор
WiFi (опциональный)
6. Светодиодный индикатор
накопителя
7. Инфракрасный приемник
8. Кнопка включения
Установка вашего ZOTAC ZBOX
1. Выберите способ установки вашего
ZOTAC ZBOX
i. Расположить ZOTAC ZBOX на боку
ii. Установить ZOTAC ZBOX на подставке
iii. Прикрепить ZOTAC ZBOX к монитору
2. Подключите антенну WiFi;
3. Подключите оптический выход S/PDIF;
4. Подключитесь к домашней сети;
5. Подключите устройства USB3.0;
6. Подключите монитор через DVI, HDMI или
VGA;
7. Подключите монитор через DisplayPort;
8. Подключите силовой кабель;
9. Включите ПК;
10. Установите операционную систему.
Светодиодный индикатор (опциональный)
Система включена Индикатор включен
Система выключена Индикатор выключен
Система в режиме
ожидания (standby)
Индикатор медленно мигает
Задняя панель
1. Разъём для антенны WiFi
2. Оптический выход S/PDIF
3. Порты LAN (RJ45)
4. Порты USB 2.0
5. Разъем DVI-I
6. Разъем DisplayPort
7. Разъем питания
(19 В, постоянный ток)
1
i
ii
iii
2
3
4
5
6
9
7
8
1 2 3 4 6 75
1 2 3 4 5 6 7 8
