Zotac ZBOX

47

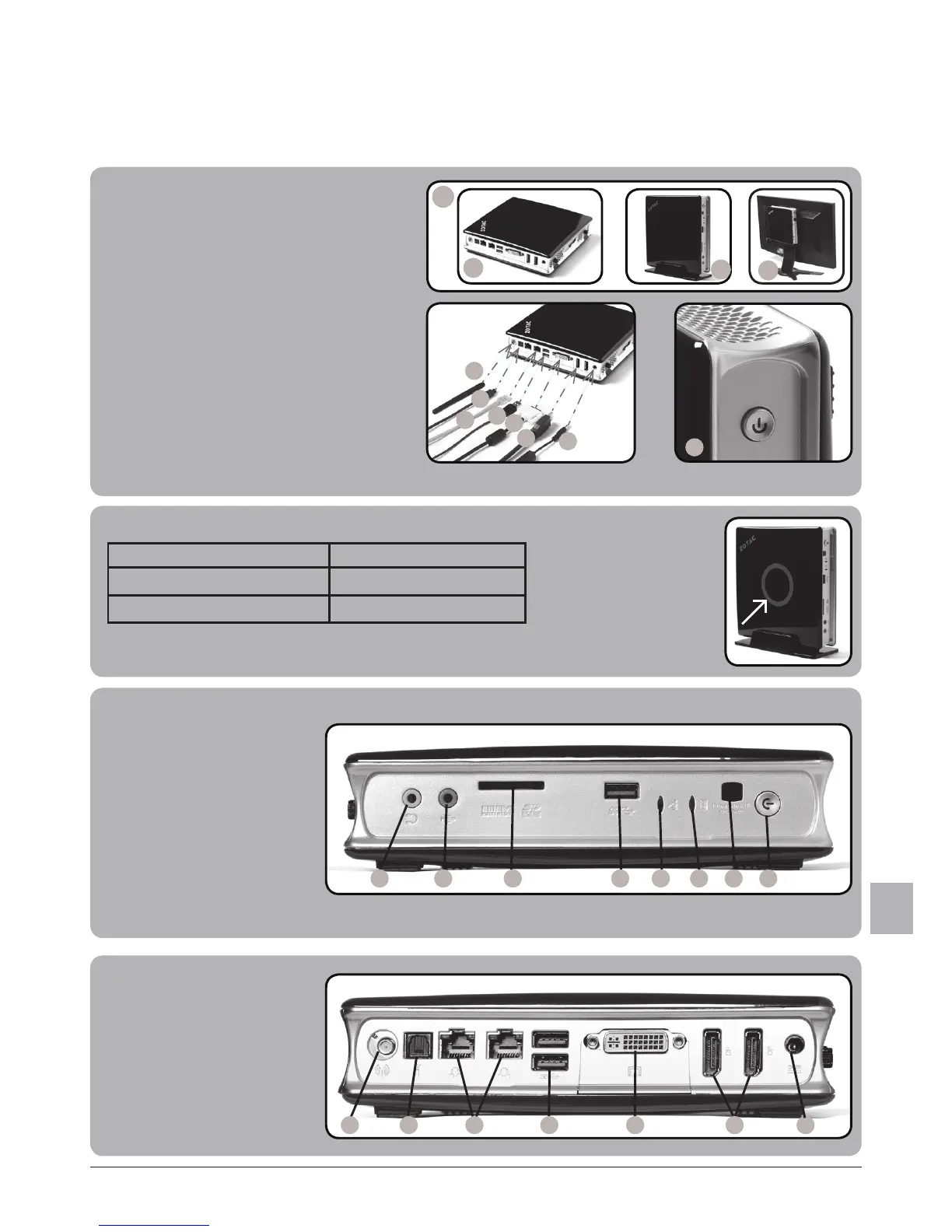

Skraćeni vodič za rad
Prednja ploča
1. Audio izlaz / izlaz za
slušalice
2. Mikrofonski ulaz
3. Čitač memorijske kartice
(MMC/SD/SDHC/SDXC)
4. USB 3.0 port
5. WiFi LED svetlo
(opciono)
6. LED hard-jedinice
7. IR prijemnik
8. Taster za dovod napona
Postavljanje ZOTAC ZBOX-a
1. Odaberite položaj ZOTAC ZBOX-a
i. Postavite ZOTAC ZBOX bočno
ii. Instalirajte ZOTAC ZBOX na postolje
iii.Popnite ZOTAC ZBOX na monitor
2. Povežite antene za WiFi
3. Povežite optički S/PDIF izlaz
4. Povežite sa kućnom mrežom
5. Povežite USB 3.0 uređaje
6. Povežite DVI, HDMI ili VGA ekran
7. Povežite DispleyPort ekran
8. Povežite strujni kabl
9. Uključite sistem
10. Instalirajte operativni sistem
LED svetlo za pokazivanje statusa (opciono)
Sistem je uključen LED svetli
Sistem je uključen Led ne svetli
Sistem je u režimu mirovanja LED se sporo pali i gasi
Zadnja ploča
1. Konektor WiFi antene
2. Optički S/PDIF izlaz
3. LAN (RJ45) port
4. USB 2.0 portovi
5. DVI-I port
6. Portovi ekrana
7. Naponski ulaz (DC 19V)
SER
1
i
ii
iii
2
3
4
5
6
9
7
8
1 2 3 4 6
75
1 2 3 4 5 6 7 8
