Zotac ZBOX

51

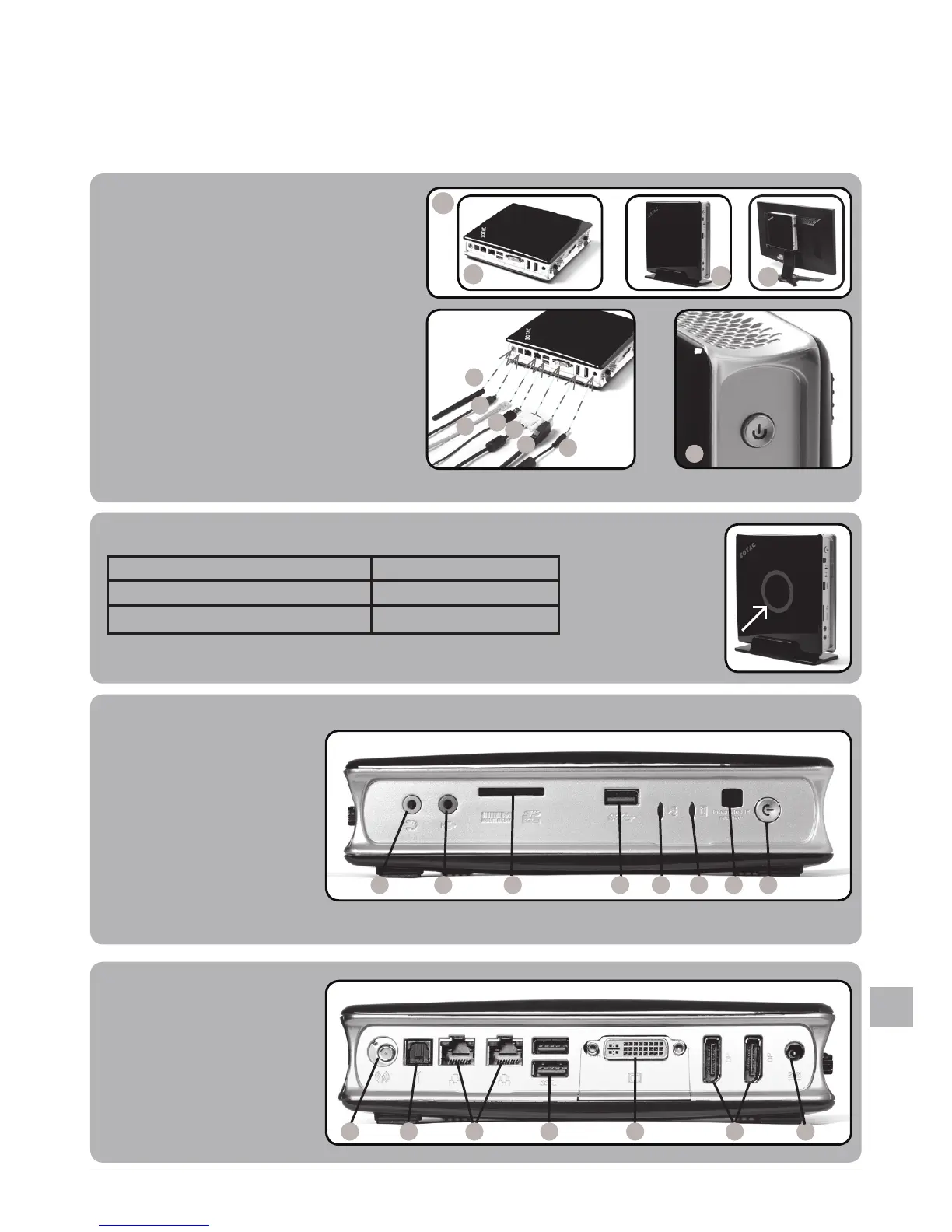

Navodila za hiter začetek uporabe
SL
Sprednja plošča
1. Izhodni priključek za
slušalke/avdio
2. Priključek za mikrofon
3. Bralnik pomnilniških kartic
(MMC/SD/SDHC/SDXC)
4. Vrata USB 3.0
5. Lučka LED za Wi-Fi
(opcijsko)
6. Lučka LED za trdi disk
7. Sprejemnik IR
8. Gumb za vklop/izklop
Vzpostavitev naprave ZOTAC ZBOX
1. Izberite položaj naprave ZOTAC ZBOX
i. Namestite ZOTAC ZBOX v bočni položaj
ii. Namestite ZOTAC ZBOX na stojalo
iii. Pritrdite ZOTAC ZBOX na monitor
2. Priključite antene za WiFi
3. Povežite optični izhod S/PDIF
4. Priključite v domače omrežje
5. Povežite naprave USB 3.0
6. Povežite zaslon DVI, HDMI ali VGA
7. Povežite zaslon DisplayPort
8. Priključite napajalni kabel
9. Vklopite sistem
10. Namestite operacijski sistem
Statusna lučka LED (opcijska)
Sistem je vklopljen Lučka LED je vklopljena
Sistem je izklopljen Lučka LED je izklopljena
Sistem je v stanju pripravljenosti Lučka LED počasi utripa
Hrbtna plošča
1. Priključek za Wi-Fi anteno
2. Optični izhod S/PDIF
3. Vrata LAN (RJ45)
4. Vrata USB 2.0
5. Vhod DVI-I
6. Vhodi DisplayPorts
7. Vhod za napajanje
(19 V DC)
1
i
ii
iii
2
3
4
5
6
9
7
8
1 2 3 4 6 75
1 2 3 4 5 6 7 8
