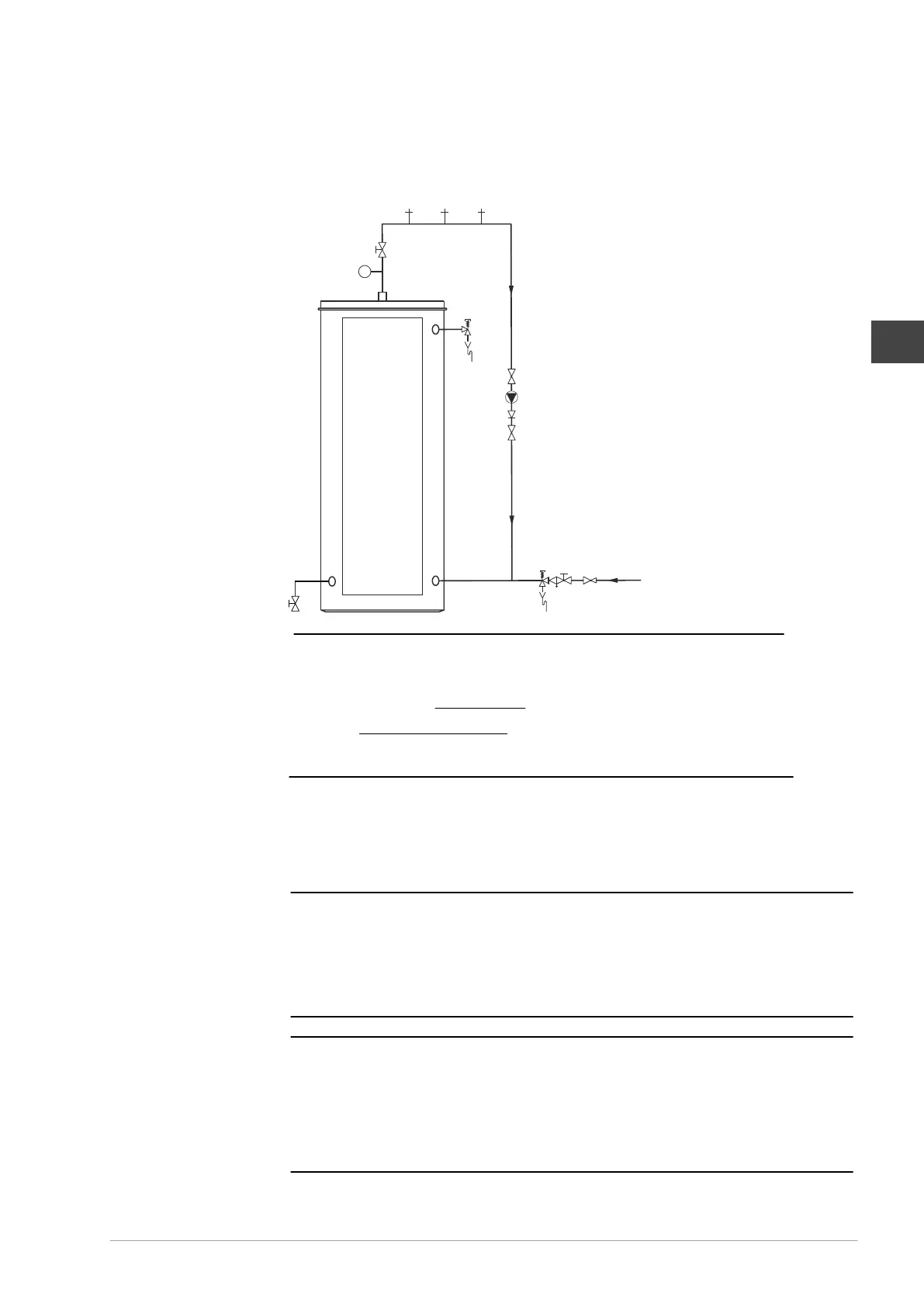

8.3 Schéma d’installation
Illustration : Schéma d’installation
1. Réducteur de pression
(obligatoire si la pression
d’alimentation en eau est trop
élevée)
2. Groupe de sécurité de l’ensemble
d’admission
3. Soupape TP (obligatoire)
4. Obturateur (recommandé)
5. Clapet anti retour
6. Pompe de circulation (option)
9. Robinet de vidange
11. Obturateur d’entretien
12. Thermomètre (option)
14. Point de vidange
A. Alimentation en eau froide
B. Sortie eau chaude
C. Conduite de circulation (option)
Note
Utilisez ce schéma d’installation pour :
- installer les raccords d’eau (voir 8.4) ;
-
remplir le chauffe-eau ; (voir 8.6.1)
-
purger le chauffe-eau.
n
8.4 Raccords d’eau
8.4.1 Raccord d’eau froide
Attention
Lors de l'installation du chauffe-eau, v
ous avez besoin d'un groupe de sécurité de
l’ensemble d’admission. Le groupe de sécurité de l’ensemble d’admission et les raccords
associés ne sont pas inclus dans l'emballage. Le groupe de sécurité de l’ensemble
d’admission doit être adapté à un niveau de pression d'eau allant jusqu'à 800 kPa.
Installez le groupe de sécurité d’ensemble d’admission le plus près possible du chauffe-
eau.
Avertissement
N’installez jamais un obtur
ateur ou un clapet anti-retour entre le groupe de sécurité
d’ensemble d’admission et le chauffe-eau.
Avertissement
Le chauffe-eau est destiné à être r
accordé au réseau d'eau de façon permanente.
N'utilisez pas de jeu de tuyaux pour raccorder le chauffe-eau.
c
w
