8.5.2 Alimentation secteur
Note
Le chauffe-eau est fourni sans câble d'alimentation et sans sectionneur
.
Utilisez un câble d'alimentation avec des fils d'un diamètre approprié en fonction de la
longueur du câble et du courant.
Note
Choisissez et installez un sectionneur omnipolaire de catégorie III a
vec un espace de
contact d'au moins 3 mm. Le sectionneur omnipolaire–doit être intégré dans le câblage
fixe conformément aux règles de câblage.
Note
Ce sectionneur doit être installé dans la même pièce que l'appareil, a
vec un marquage
approprié et à une distance maximale d'un mètre du chauffe-eau.
Note
La longueur du fil de terre du secteur
, qui est relié au raccordement électrique, doit être
plus longue que le fil de phase du secteur (L1, L2 et L3).
Raccorder le chauffe-eau à l’alimentation secteur
1. Tirez le câble d'alimentation à travers le passe-câble.
2. Connectez le fil sous tension (L1, L2 et L3) et le fil de terre (A) du câble
d'alimentation aux bornes du bornier
.
3. Raccordez le câble d'alimentation à l’isolateur.
4. Fixez le câble d'alimentation dans le passe-câble.
8.5.3 Finalisation
Lorsque tous les raccordements sont terminés, fermez la porte du chauffe-eau.

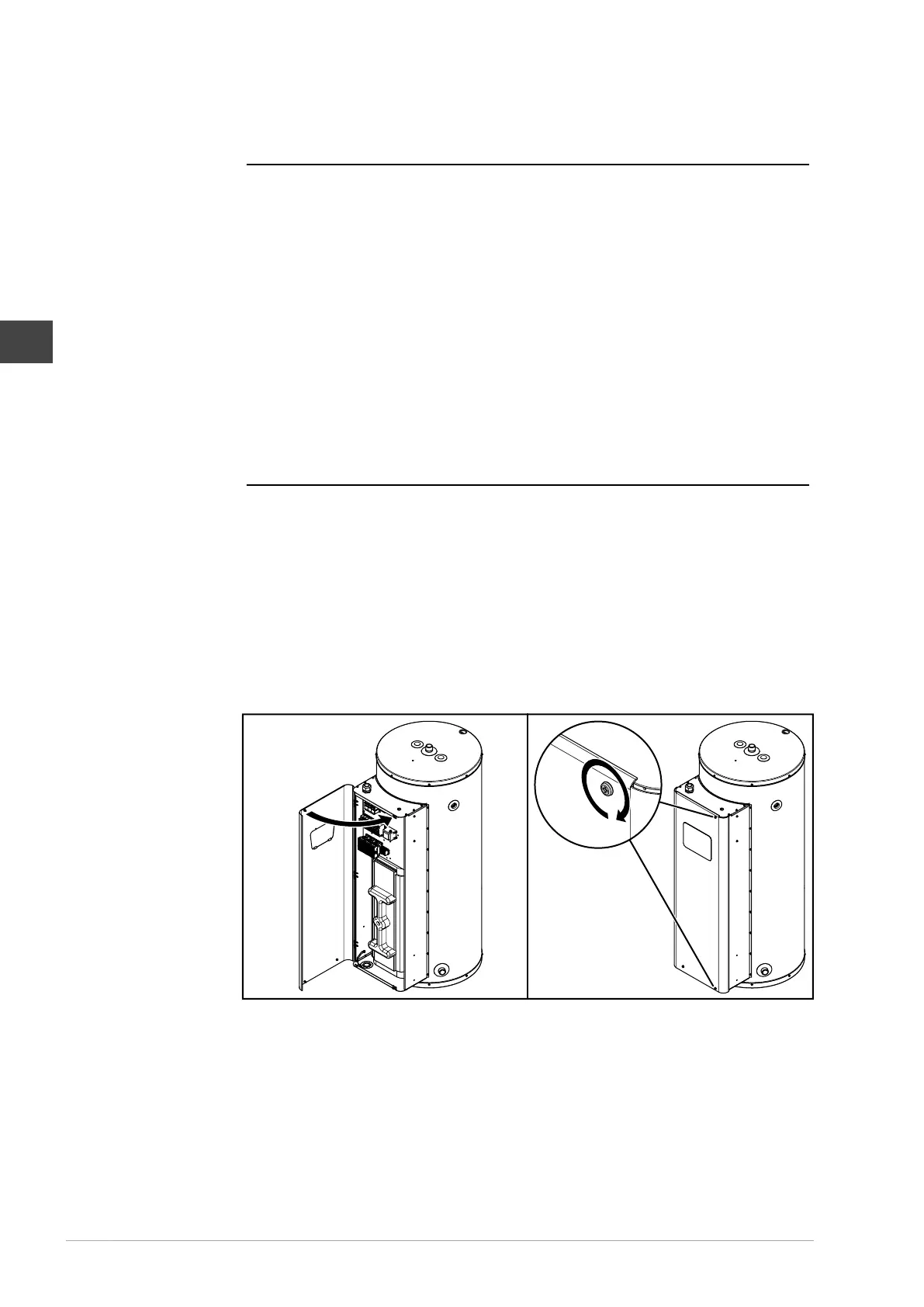

Illustration : Mise en place du couvercle
n
40 Partie Installation et entretien
