41

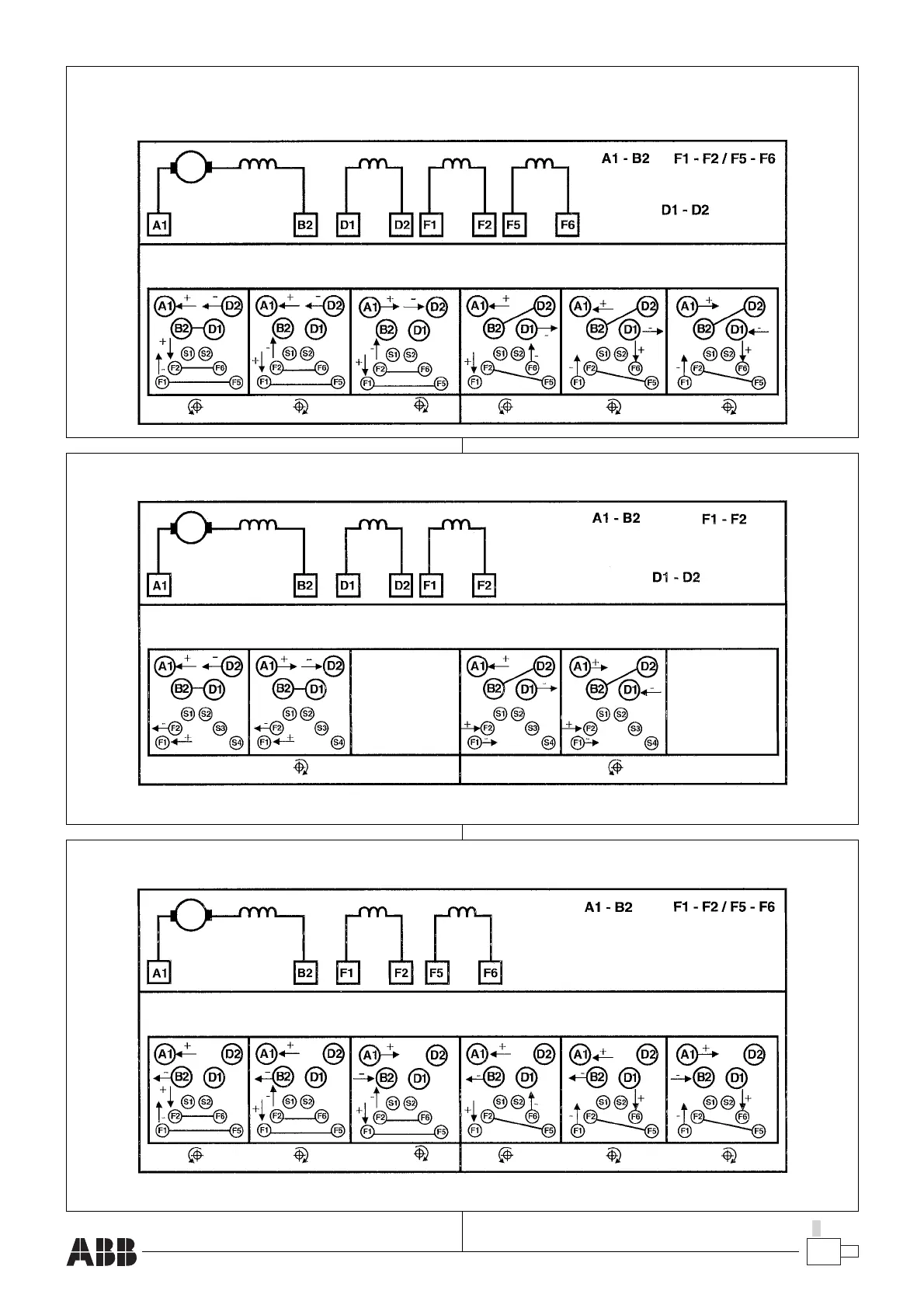

Doppelfeld und Hilfreihenschlußwicklung
Double field and stabilization winding
Anker
Armature
Erregung
Shunt
DC Motor DC Generator
HWR - Stabilization
Nebenschluss - Shunt
Fig. 1 Fig. 2 Fig. 3 Fig. 4
V f/2 DC Motor DC GeneratorVf
Fig. 5 Fig. 6
Doppelfeldwicklung - Double field winding
Anker
Armature
Erregung
Shunt
DC Motor DC Generator
Nebenschluss - Shunt
Fig. 1 Fig. 2 Fig. 4
DC Motor DC Generator
Fig. 5Fig. 3
Fig. 6
Hilfreihenschlußwicklung - Stabilization winding
Anker
Armature
Erregung
Shunt
DC Motor DC Generator
HWR - Stabilization
Nebenschluss - Shunt
Fig. 1 Fig. 2 Fig. 4
DC Motor DC Generator
Fig. 5
