ABB Emax 2 User Manual

(10)
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
12
13
14
RF Env1(N,H,P)-W 2000 VR 3p->E2.2-A 2000
1A
1B
20.5 Nm (181 lb-in)
2A
2A
RF Env1(N,H,P)-W 2000 VR 3p->E2.2-A 2000
RF Env1(N,H,P)-W 2000 VR 3p->E2.2-A 2000

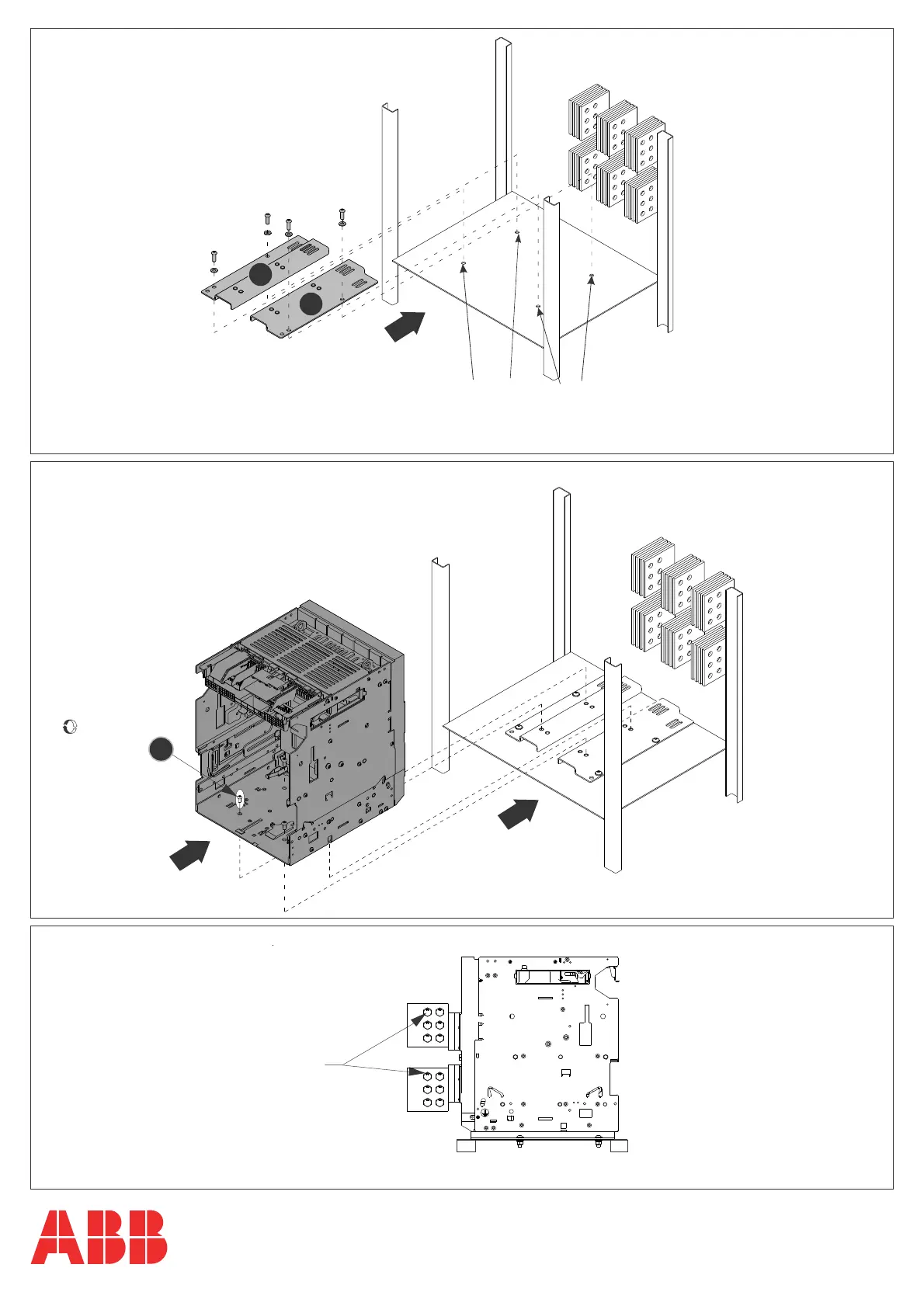

- Install the supports in the switchboard. Tighten the screws.
- Installare i supporti nel quadro. Stringere le viti.
- Installieren Sie die Stützen in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez les supports dans le tableau. Serrez les vis.
- Instale los soportes en el cuadro. Apretar los tornillos.
- Fori di ssaggio interruttore Entelliguard G al quadro.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Trous de xation disjoncteur Intelliguard G dans le tableau.
- Agujeros de jación interruptor Entelliguard G en el cuadro.
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
- Install the xed part in the switchboard. Tighten the screws.
- Installare la parte ssa nel quadro. Stringere le viti.
- Installieren Sie die Festes Teil in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez la partie xe dans le tableau. Serrez les vis.
- Instale la parte ja en el cuadro. Apretar los tornillos.

ABB Emax 2 Specifications

General

Breaking Capacity	Up to 150 kA
Number of Poles	3 or 4
Standards	IEC 60947-2
Rated insulation voltage	1000V AC
Mounting	Fixed, Withdrawable
