ABB Emax 2 User Manual

(9)
8.5Nm (75 lb-in)
2B
TERMINALE INFERIORE
LOWER TERMINAL
UNTERE ANSCHLUSS
BORNE INFÉRIEUR
TERMINALES INFERIOR
TERMINALE SUPERIORE
UPPER TERMINAL
OBERE ANSCHLUSS
BORNE SUPÉRIEURE
TERMINALES SUPERIOR
8.5Nm (75 lb-In)
2B
11
10
8.5Nm (75 lb-in)
2B
2B
2B
113
112
113
2B
111
111
110
110
RF Env1(N,H,P)-W 2000 VR 3p->E2.2-A 2000
RF Env1(N,H,P)-W 2000 VR 3p->E2.2-A 2000
113
112
113

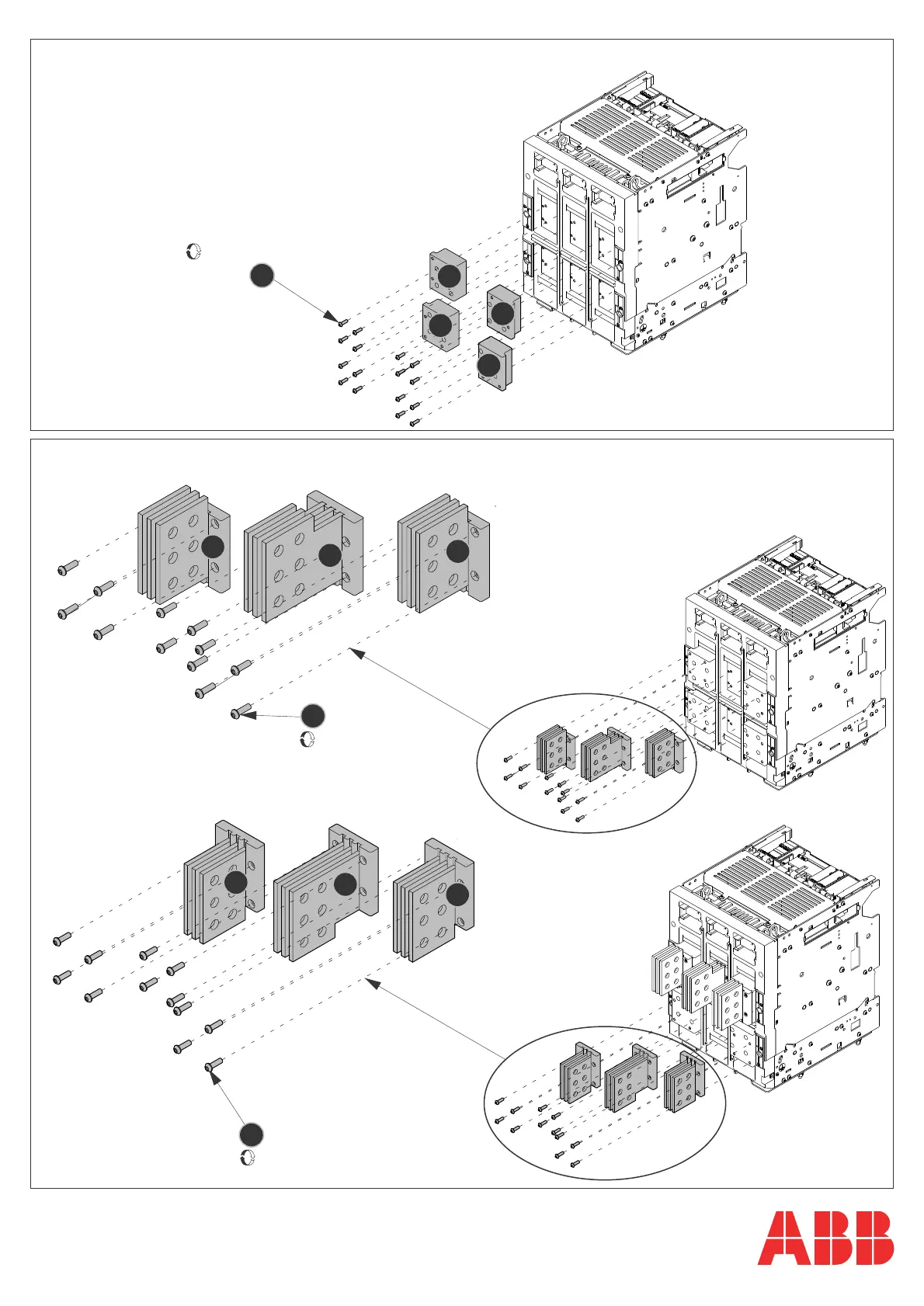

- Installare le piastre di adattamento sull’interruttore.
- Install the Adapter plates to the breaker.
- Installieren Sie die Adapterplatten am Leistungsschalter.
- Installer les plaques d’adaptateur sur le disjoncteur
- Instale las placas adaptadoras en el interruptor.
- Installare i terminali sulla parte fissa
- Install the terminals on the fixed part
- Installieren Sie die Klemmen am Festes Teil
- Installer les prises sur la partie xe
- Instale los terminales a la parte ja

ABB Emax 2 Specifications

General

Breaking Capacity	Up to 150 kA
Number of Poles	3 or 4
Standards	IEC 60947-2
Rated insulation voltage	1000V AC
Mounting	Fixed, Withdrawable
