ABB Emax 2 User Manual

(8)
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
20.5 Nm (181 lb-in)
2A
7
8
9
RF Env1(N,H,P)-W 1600 VR 3p->E2.2-A 1600
RF Env1(N,H,P)-W 1600 VR 3p->E2.2-A 1600
RF Env1(N,H,P)-W 1600 VR 3p->E2.2-A 1600
1A
1B
2A

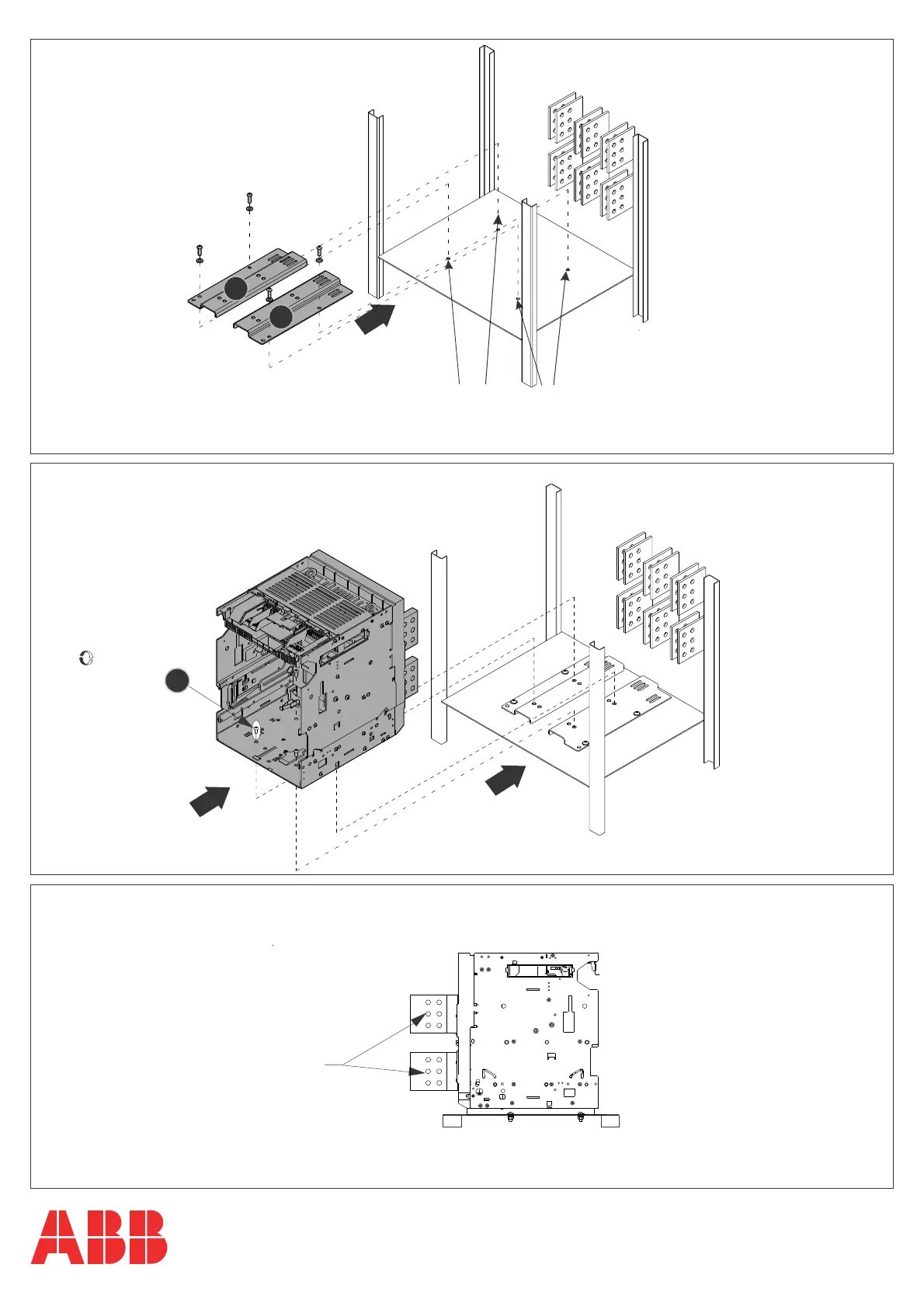

- Install the supports in the switchboard. Tighten the screws.
- Installare i supporti nel quadro. Stringere le viti.
- Installieren Sie die Stützen in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez les supports dans le tableau. Serrez les vis.
- Instale los soportes en el cuadro. Apretar los tornillos.
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
- Fori di ssaggio interruttore Entelliguard G al quadro.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Trous de xation disjoncteur Intelliguard G dans le tableau.
- Agujeros de jación interruptor Entelliguard G en el cuadro.
- Install the xed part in the switchboard. Tighten the screws.
- Installare la parte ssa nel quadro. Stringere le viti.
- Installieren Sie die Festes Teil in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez la partie xe dans le tableau. Serrez les vis.
- Instale la parte ja en el cuadro. Apretar los tornillos.

ABB Emax 2 Specifications

General

Breaking Capacity	Up to 150 kA
Number of Poles	3 or 4
Standards	IEC 60947-2
Rated insulation voltage	1000V AC
Mounting	Fixed, Withdrawable
