RF Env1(N,H,P)-W 1600 VR 3p->E2.2-A 1600
- Installare le piastre di adattamento sull’interruttore.
8.5Nm(75 lb-in)
2B
(7)
TERMINALE INFERIORE
LOWER TERMINAL
UNTERE ANSCHLUSS
BORNE INFÉRIEUR
TERMINALES INFERIOR
TERMINALE SUPERIORE
UPPER TERMINAL
OBERE ANSCHLUSS
BORNE SUPÉRIEURE
TERMINALES SUPERIOR
8.5Nm(75 lb-in)
2B
8.5Nm(75 lb-in)
2B
6
RF Env1(N,H,P)-W 1600 VR 3p->E2.2-A 1600
5
2B
2B
105
106
104
105
106
104
2B
109
109
109
109
109
109

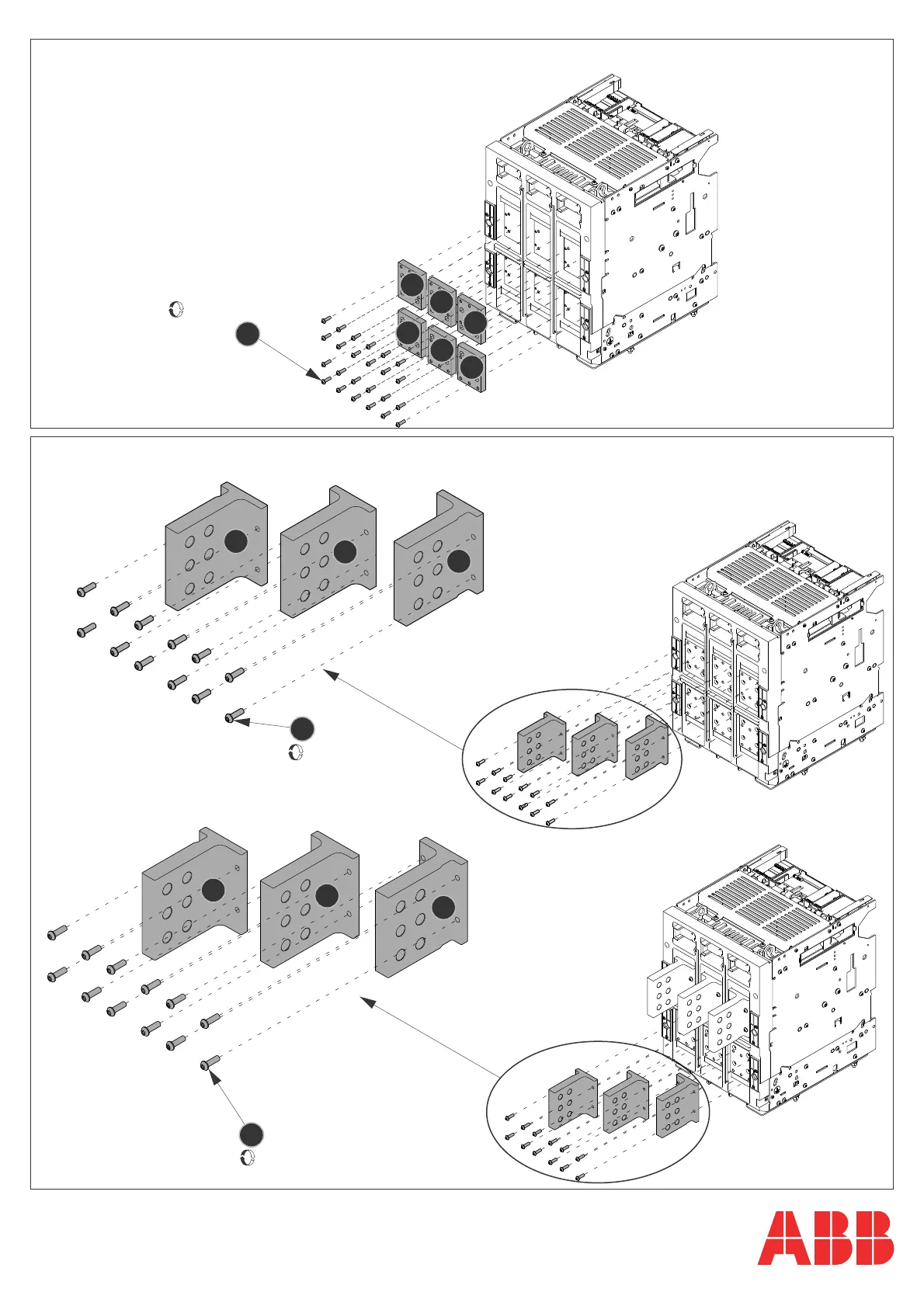

- Install the Adapter plates to the breaker.
- Installieren Sie die Adapterplatten am Leistungsschalter.
- Installer les plaques d’adaptateur sur le disjoncteur
- Instale las placas adaptadoras en el interruptor.
- Installare i terminali sulla parte fissa
- Install the terminals on the fixed part
- Installieren Sie die Klemmen am Festes Teil
- Installer les prises sur la partie xe
- Instale los terminales a la parte ja
