ABB Emax 2 User Manual

(6)
RF Env1(S)-W 1200 VR 3p->E2.2-A 1200

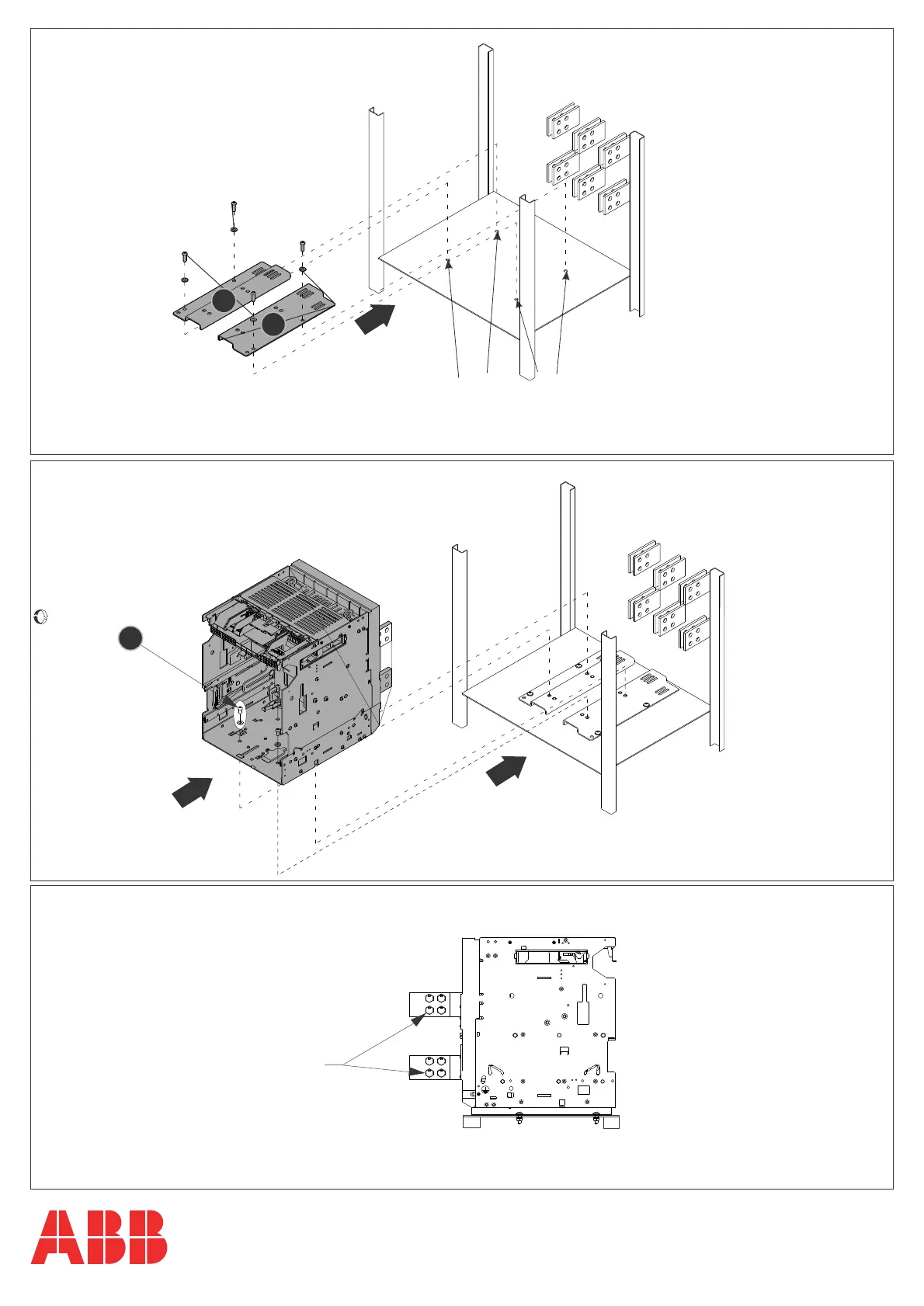

- Install the supports in the switchboard. Tighten the screws.
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
20.5 Nm (181 lb-in)
2A
RF Env1(S)-W 1200 VR 3p->E2.2-A 1200
RF Env1(S)-W 1200 VR 3p->E2.2-A 1200
2
3
4
- Fori di ssaggio interruttore Entelliguard G al quadro.
1A
1B
2A
Riusare viteria esistente
Use the existing screws and bolts again
Die vorhandenen Schraubteile wiederbenutzen
Réutiliser la boulonnerie existante
Reutilzar la tornilleria existente
- Installare i supporti nel quadro. Stringere le viti.
- Installieren Sie die Stützen in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez les supports dans le tableau. Serrez les vis.
- Instale los soportes en el cuadro. Apretar los tornillos.
- Install the xed part in the switchboard. Tighten the screws.
- Installare la parte ssa nel quadro. Stringere le viti.
- Installieren Sie die Festes Teil in die Schaltanlage.
Ziehen Sie die Schrauben an.
- Installez la partie xe dans le tableau. Serrez les vis.
- Instale la parte ja en el cuadro. Apretar los tornillos.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Fixing holes of Entelliguard G breaker to the switchboard.
- Trous de xation disjoncteur Intelliguard G dans le tableau.
- Agujeros de jación interruptor Entelliguard G en el cuadro.

ABB Emax 2 Specifications

General

Breaking Capacity	Up to 150 kA
Number of Poles	3 or 4
Standards	IEC 60947-2
Rated insulation voltage	1000V AC
Mounting	Fixed, Withdrawable
