9. Congure os parâmetros aplicáveis fornecidos no capítulo 6,
Congurações do softstarter.
10. Ligue a tensão operacional.
Você pode ser exível ao conectar o softstarter PSTX, mas seguir as
etapas acima permitirá a operação do softstarter PSTX. Você encontrará
um exemplo de uma instalação completa na seção de grácos.
Oprimeiro usa fusíveis e contatores e o segundo usa um disjuntor.
Consulte o gráco 13 do diagrama de tempo para saber qual
éocomportamento básico do softstarter PSTX.
Módulo Modbus RTU embutido
O softstarter PSTX possui uma interface física RS485 (terminais 23 e 24), que
pode ser conectada a dispositivos externos que têm suporte para comunicação
com base no RS485. Por meio dessa interface é possível controlar o softstarter,
recuperar informações de status, carregar e baixar parâmetros. O softstarter
dispõe de um Modbus RTU escravo, implantado por meio da interface RS485.
Consulte a Figura 1.
Entrada do sensor de temperatura PTC/PT100
O softstarter possui terminais de entrada para elementos PTC e PT100
(terminais 25, 26 e 27). Observe que o PTC e o PT100 não podem ser utilizados
ao mesmo tempo. Consulte a Figura 1.
Saída analógica
O softstarter possui uma saída para um sinal de saída analógica congurável
(terminais 29 e 30). A resistência máxima a cargas é de 500 ohm para a saída de
corrente e de no mínimo 500ohm para a saída de tensão. Consulte a Figura 1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

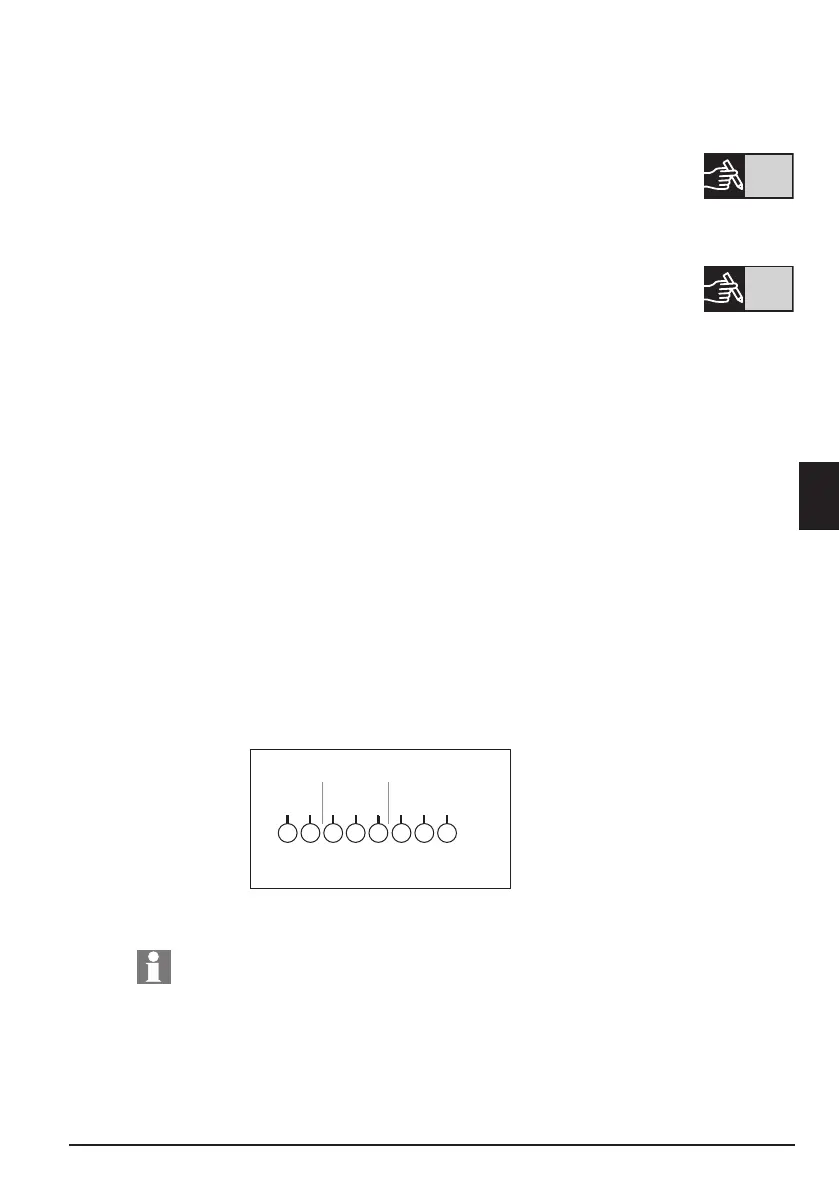

Figura 1: Conexão do terminal
Com 3 Entrada temp. Saída analógica
Para instruções e programação, consulte
1SFC132081M0201 - Softstarters Tipo PSTX30…PSTX570,
Manual de instalação e comissionamento disponível em:
http://www.abb.com.br/baixatensao.
