Stop Start
1SFC132082M9901
Ready Protection
FaultRun
Local PSTX30
Corrente do motor
A
0,0
Corrente do motor
%
0,0
Opções 12:00 Menu
A
B
F
G KH I J
D
C
E
106 Softstarters Tipo PSTX30...PSTX570 Versão resumida do Manual do Usuário 1SFC132082M9901
PT

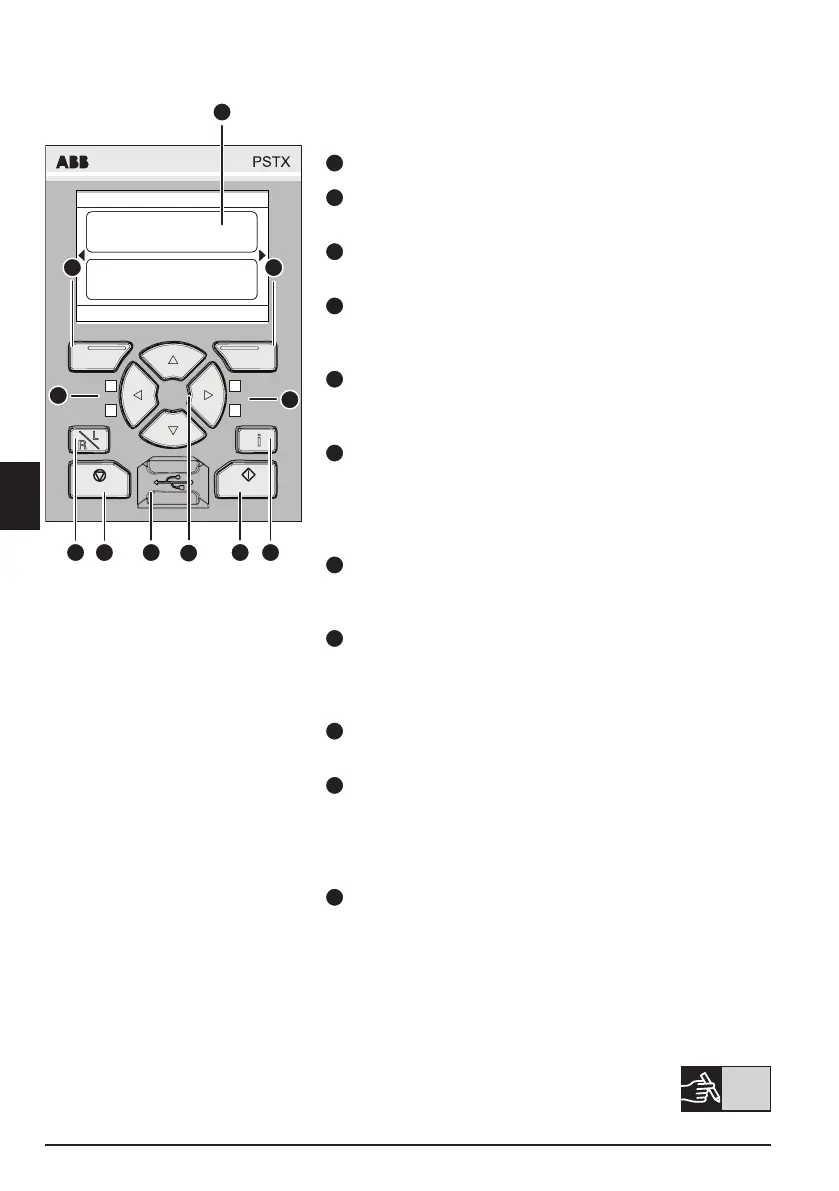

Consulte a gura 1 para ver as partes da IHM:
A
Tela de informações.
B
Tecla de seleção esquerda. A função é
exibida à esquerda da tela acima da tecla.
C
Tecla de seleção direita. Afunção é exibida
à direita da tela acima datecla.
D
Indicadores LED da esquerda.
Ready (Pronto) (verde) e Run (Executar)
(verde).
E
Indicadores LED da direita.
Protection (Proteção) (amarelo)
e Fault (Erro) (vermelho).
F
Teclas de navegação. Para navegar no
menu e alterar os valores dos parâmetros.
Os textos e números exibidos em destaque
na tela indicam que o menu/valor pode ser
alterado.
G
Tecla remoto/local. Alterne entre o controle
local da IHM e o controle remoto do eldbus
ou entrada do cabo.
H
Tecla de parada. Botão de parada do
softstarter. Para parar o motor de acordo
com os parâmetros denidos.
(Ativo somente no modo de controle local).
I
Mini porta USB. Para a comunicação com
dispositivos externos, ex. um PC.
J
Tecla de partida. Botão de partida do
softstarter. Para dar a partida no motor
eoperá-lo de acordo com os parâmetros
denidos.
(Ativo somente no modo de controle local).
K
Tecla de informações. Para informações
referentes ao contexto das congurações
eo status do softstarter.
Consulte o diagrama de tempo no gráco 13
para saber mais sobre o comportamento básico
do softstarter PSTX.
Figura 1: IHM
5 Interface homem-máquina (IHM)
