Softstarters Type PSTX30...PSTX570 Gebruikershandleiding korte vorm 1SFC132082M9901 119
NL
Dit product is met grote zorg vervaardigd en getest, maar er is een
risico van transportschade en van schade door onjuist gebruik.
Tdens de installatie moet de onderstaande procedure worden gevolgd:
Gevaarlke spanning: veroorzaakt ernstig letsel of overlden.
Vooraanvang van werkzaamheden aan deze apparatuur moet
altdeerst alle stroomtoevoer naar de apparatuur worden
uitgeschakelden vergrendeld.
Montage en elektrische aansluitingen voor de softstarter moeten
worden verricht door hiertoe geautoriseerd personeel en hierb moet
wordenvoldoen aan de geldende wettelke voorschriften.
Voordat de softstarters PSTX30…PSTX170 voor het eerst worden
aangesloten op het bedrfsnet, moet de stuurspanning worden
ingeschakeld. Dit om zeker te weten dat het bypassrelais in de
geopende stand staat. Dit is nodig om onbedoeld starten te voorkomen.
Medewerkers van ABB dienen de instructies in ABB CISE 15.4 te volgen.
1. Raadpleeg hoofdstuk 3 “Montage” om de softstarter te monteren.
2. Aansluiten van het hoofdcircuit: kabelklem 1L1, 3L2 en 5L3 aan de
voedende kant en kabelklem 2T1 - 4T2 - 6T3 aan de motorkant.
Gebruik een draadverbinding voor PSTX30…105, zie afbeelding
1
in
grasche afbeelding 7, en kabelklemaansluiting voor PSTX142…570,
zie afbeelding
2
in grasche voorstelling 7. PSTX softstarters kunnen
zowel “in lijn” als in “driehoekschakeling” worden aangesloten, zie
afbeelding 1.
Gebruik uitsluitend draden met dezelfde afmeting als u op iedere
kabelklem twee draden aansluit (alleen PSTX30...105).

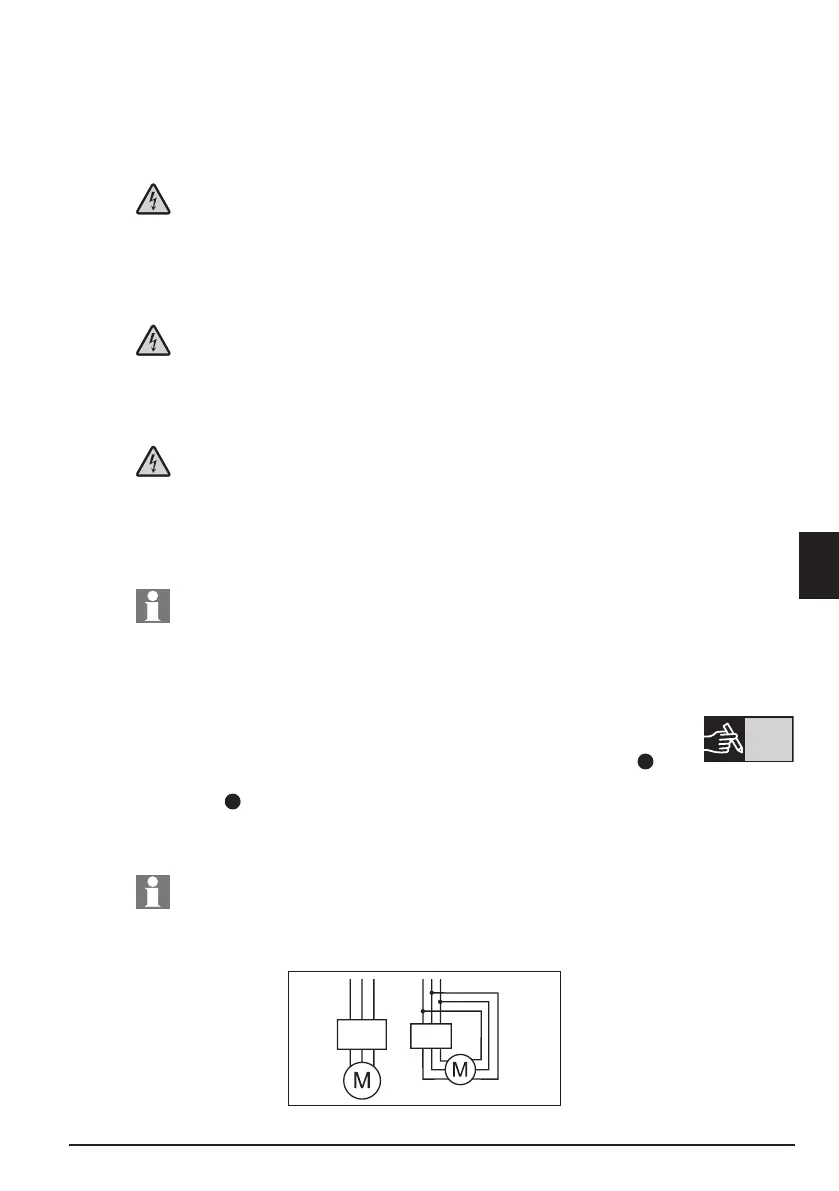

Afbeelding 1: In ln, driehoekschakeling
PSTX
PSTX
1SFC132082M9901
07
1
4 Verbinding
