Stop Start
1SFC132082M9901
Local PSTX30
Motor current
A
0.0
Motor current
%
0.0
Options 12:00 Menu
A
B
D
F
G KH I J
C
E
122 Softstarters Type PSTX30...PSTX570 Gebruikershandleiding korte vorm 1SFC132082M9901
NL

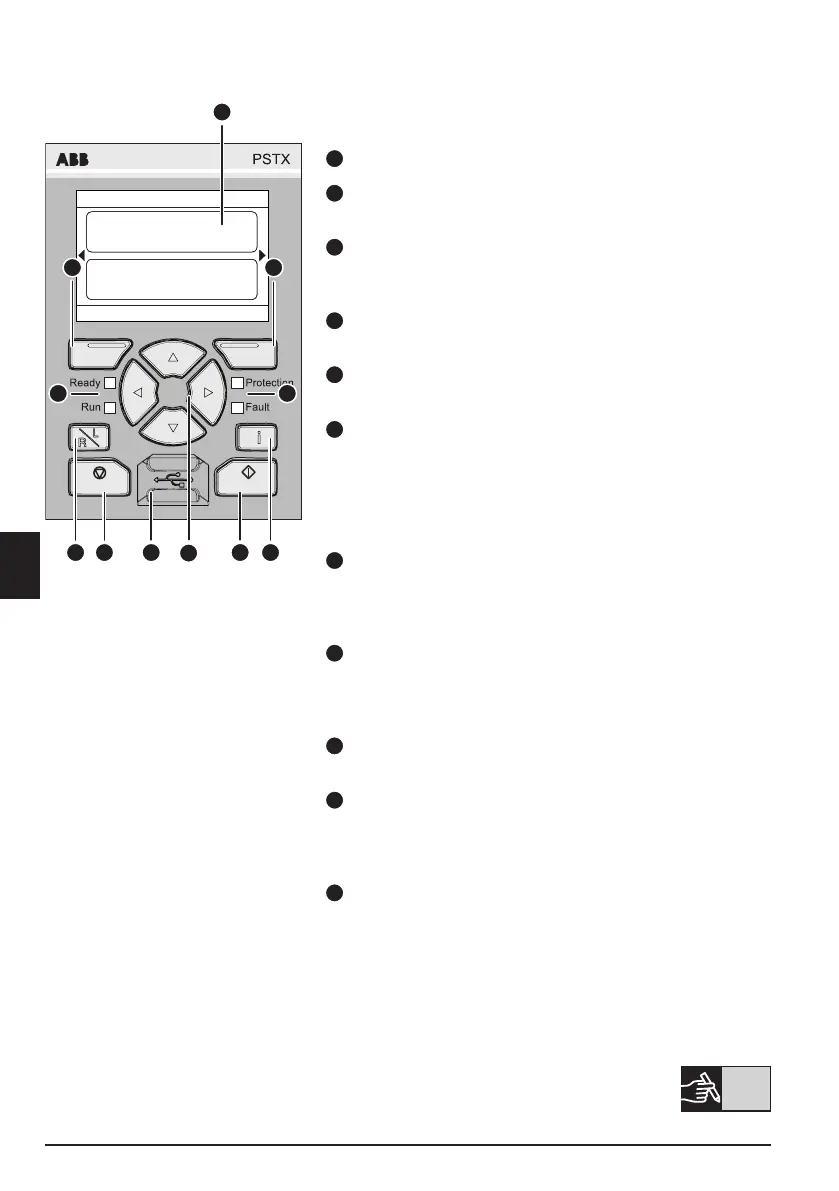

Zie afbeelding 1 voor de HMI-onderdelen:
A
Informatiedisplay.
B
Linker keuze-softtoets. De functie wordt links
op het display boven de toets weergegeven.
C
Rechter keuze-softtoets. De functie wordt
rechts op het display boven de toets
weergegeven.
D
Led-statusindicators links.
Gereed (groen) en In bedrf (groen).
E
Led-statusindicators rechts.
Beveiliging (geel) en Fout (rood).
F
Navigatietoetsen.
Om door het menu te
navigeren en parameterwaarden te wzigen.
Een gemarkeerde zwarte balk over getallen
of tekst op het display geeft aan dat het
menu/de waarde kan worden gewzigd
ofgescrold
G
Toets voor afstandsbediening/lokale
bediening. Wisselt tussen lokale bediening
vanaf de HMI en afstandsbediening via een
aangesloten ingang of Fieldbus.
H
Stop-toets. Stop-toets voor desoftstarter.
Om de motor volgens deingestelde
parameters te stoppen (alleen actief b
lokale bediening).
I
Mini-USB-poort. Voor communicatie met
externe apparaten, zoals een pc.
J
Start-toets. Start-toets voor desoftstarter.
Om de motor volgens de ingestelde
parameters te starten en te laten draaien
(alleen actief b lokale bediening).
K
Informatie-toets. Voor contextgevoelige
informatie over de status en instellingen van
de softstarter.
Zie het timingschema in grasche voorstelling 13
voor het basisgedrag van de PSTX softstarter.
Afbeelding 1: HMI
5 Bedieningspaneel (HMI)
