Softstarters Type PSTX30...PSTX570 Gebruikershandleiding korte vorm 1SFC132082M9901 121
NL
9. Congureer relevante parameters die worden vermeld in hoofdstuk 6,
Softstarter-instellingen.
10. Schakel de hoofdstroomvoeding in.
Het aansluiten van de PSTX softstarter is exibel. Als bovenstaande
stappen zn gevolgd zal de PSTX softstarter zeker functioneren.
Een voorbeeld van een complete installatie vindt u in het gedeelte
met grasche voorstellingen. B de eerste wordt gebruikgemaakt
van zekeringen en magneetschakelaars en b de tweede van een
vermogensautomaat.
Zie het timingschema in grasche voorstelling 13 voor het basisgedrag
van de PSTX softstarter.
Ingebouwde Modbus RTU
De PSTX softstarter heeft een fysieke RS485-interface (aansluitklem 23 en24)
die kan worden aangesloten op externe apparaten die geschikt zijn voor
RS485-communicatie. Via deze interface kan de softstarter worden geregeld,
kan statusinformatie worden verkregen en kunnen parameters worden
geüpload en gedownload. De softstarter heeft een Modbus RTU-slave die is
geïmplementeerd via de RS485-interface. Zie afbeelding1.
PTC/PT100-temperatuursensoringang
De softstarter heeft ingangsaansluitklemmen voor PTC- en PT100-elementen
(aansluitklem 25, 26 en 27). Wees u ervan bewust dat de PTC en PT100 niet
tegelijkertijd kunnen worden gebruikt. Zie afbeelding1.
Analoge uitgang
De softstarter heeft een uitgang voor een congureerbaar analoog uitgangssignaal
(aansluitklem 29 en 30). De belastingsweerstand is maximaal 500 ohm voor
uitgangsstroom en minimaal 500ohm voor uitgangsspanning. Zie afbeelding1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

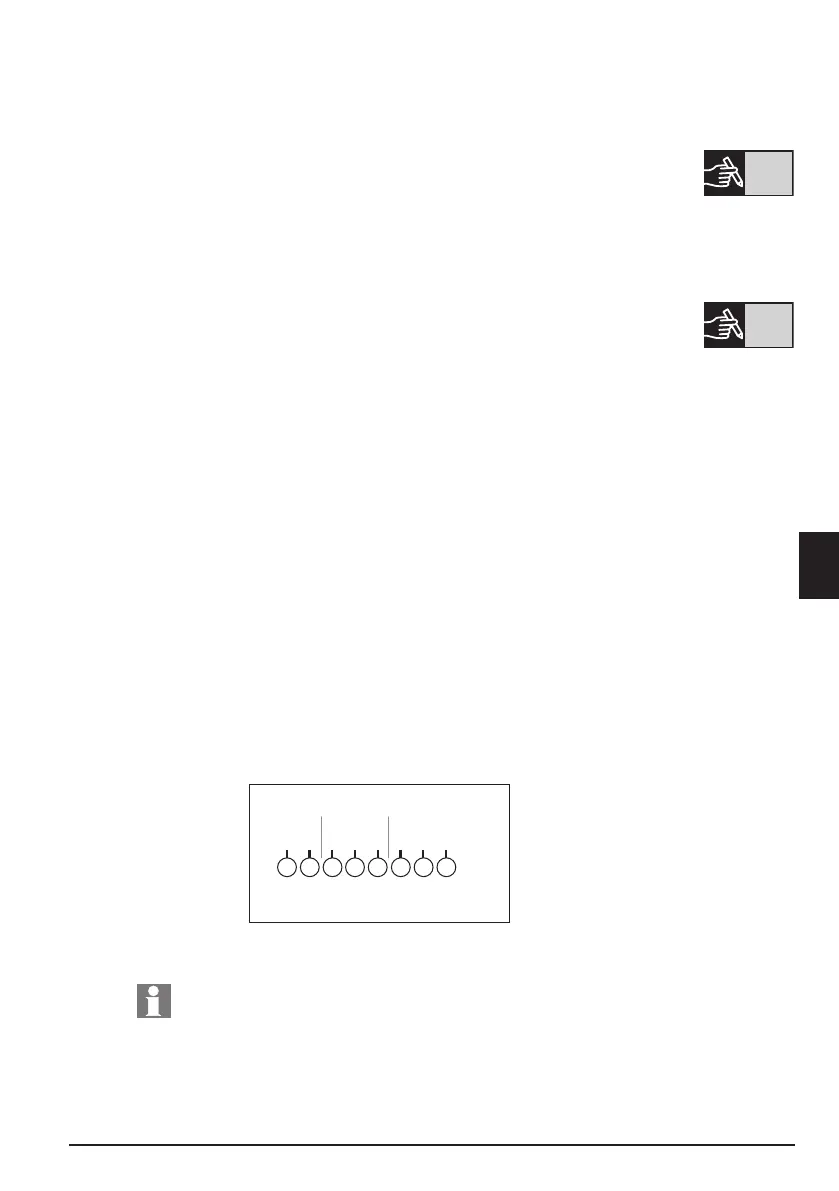

Afbeelding 1: Aansluiting aansluitklemmen
Com 3 Temp In Analog out
Voor instructies en programmering zie
1SFC132081M0201 - Softstarters Type PSTX30…PSTX570,
Handleiding voor installatie en inbedrfstelling, te vinden op:
http://www.abb.com/lowvoltage.
