Softstarty typu PSTX30...PSTX570 Skrócony podręcznik użytkownika 1SFC132082M9901 137
PL
10. WŁĄCZ napięcie obwodu głównego.
Podczas podłączania softstartu PSTX można postępować elastycznie,
natomiast wykonanie poprzednich kroków umożliwi jego działanie. W tej
części gracznej umieszczono przykład kompletnej instalacji. Pierwszy
schemat instalacji zawiera bezpieczniki i styczniki, adrugi — wyłącznik
automatyczny.
Podstawowe działanie softstartu PSTX wyjaśnia wykres czasowy
umieszczony w części gracznej nr 13.
Wbudowana magistrala Modbus RTU
Softstart PSTX wyposażony jest w interfejs RS485 (zaciski 23 i 24), do
którego można podłączyć urządzenia zewnętrzne obsługujące komunikację
w standardzie RS485. Za pośrednictwem tego interfejsu można sterować
softstartem, uzyskiwać informacje o jego stanie, a także wysyłać i pobierać
parametry. W softstarcie zaimplementowano jednostkę slave protokołu Modbus
RTU za pośrednictwem interfejsu RS485. Patrz rysunek 1.
Wejście czujnika temperatury PTC / PT100
Softstart wyposażony jest w zaciski wejściowe służące do podłączenia
elementów PTC i PT100 (zaciski 25, 26 i 27). Należy pamiętać, że nie można
jednocześnie korzystać z elementów PTC i PT100. Patrz rysunek 1.
Wyjście analogowe
Softstart wyposażony jest w jedno wyjście kongurowalnego analogowego
sygnału wyjściowego (zaciski 29 i 30). Rezystancja obciążenia wynosi
maksymalnie 500 omów w przypadku wyjścia prądowego i minimalnie
500omów w przypadku wyjścia napięciowego. Patrz rysunek 1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

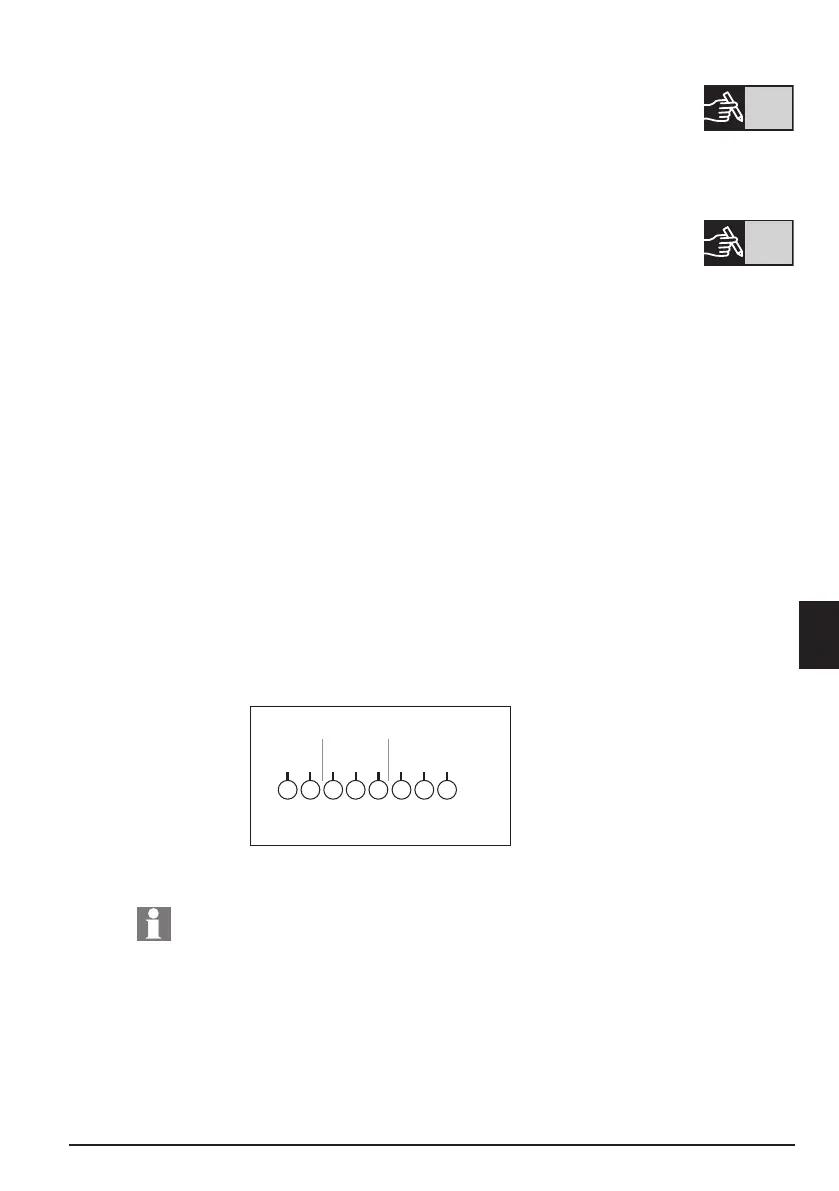

Rysunek 1. Złącza zaciskowe
Com 3
Wejście temp.
Wyjście analog.
Aby zapoznać się z instrukcjami i informacjami dotyczącymi
programowania, prosimy o zapoznanie się z dokumentem
„Softstarters Type PSTX30…PSTX570, Installation and Commissioning
Manual“ (Softstarty typu PSTX30…PSTX570, Instrukcja instalacji
iuruchomienia) o identykatorze 1SFC132081M0201, dostępnym na
stronie: http://www.abb.com/lowvoltage.
