ABB PSTX142 - Page 138

Stop Start
1SFC132082M9901
Ready Protection
FaultRun
Sterowanie lokalne PSTX30
Prąd silnika
A
0.0 (0,0)
Prąd silnika
%
0.0 (0,0)
Opcje 12:00 Menu
A
B
D
F
G KH I J
C
E
138 Softstarty typu PSTX30...PSTX570 Skrócony podręcznik użytkownika 1SFC132082M9901
PL

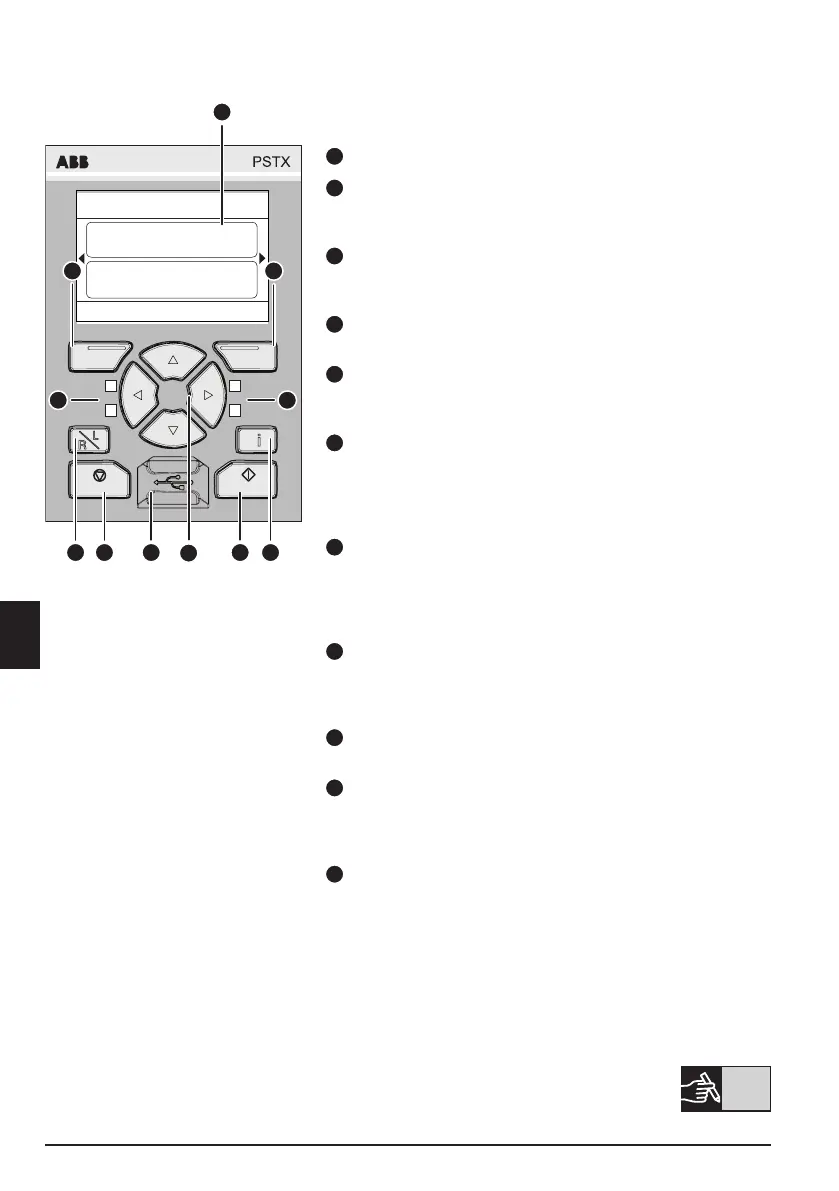

Elementy interfejsu HMI przedstawiono na rysunku 1:
A
Wyświetlacz informacyjny.
B
Lewy wielofunkcyjny klawisz wyboru.
Funkcjajest widoczna po lewej stronie
wyświetlacza, powyżej klawisza.
C
Prawy wielofunkcyjny klawisz wyboru.
Funkcjajest widoczna po prawej stronie
wyświetlacza, powyżej klawisza.
D
Lewe wskaźniki LED.
Ready (Gotowość) (zielony) i Run (Praca) (zielony).
E
Prawe wskaźniki LED.
Protection (Zabezpieczenie) (żółty) i Fault
(Usterka) (czerwony).
F
Klawisze nawigacyjne. Służą do poruszania się
po menu oraz zmiany wartości parametrów.
Wyróżnienie czarnym tłem liczb lub tekstów
widocznych na wyświetlaczu oznacza, że
menu/wartości można zmieniać lub przewijać.
G
Klawisz zdalnego/lokalnego sterowania.
Umożliwia przełączanie między sterowaniem
lokalnym za pomocą interfejsu HMI
azdalnym— za pomocą wejścia
sprzętowegolub magistrali Fieldbus.
H
Klawisz STOP. Włącznik softstartu inicjujący
funkcję zatrzymania. Umożliwia zatrzymanie
silnika zgodnie zustawionymi parametrami.
(Działa wyłącznie w trybie sterowania lokalnego).
I
Miniport USB. Zapewnia komunikację z
urządzeniami zewnętrznymi, np. z komputerem.
J
Klawisz START. Włącznik softstartu inicjujący
funkcję uruchomienia. Umożliwia uruchomienie i
pracę silnika zgodnie z ustawionymi parametrami.
(Działa wyłącznie w trybie sterowania lokalnego).
K
Klawisz wyświetlania informacji. Umożliwia
wyświetlanie informacji kontekstowych
dotyczących stanu i ustawień softstartu.
Podstawowe działanie softstartu PSTX wyjaśnia
wykres czasowy umieszczony w części
gracznejnr 13.
Rysunek 1. Interfejs HMI
5 Interfejs człowiek-maszyna (HMI)
13
