Pehmokäynnistimet - Tyyppi PSTX30...PSTX570 Suppea käyttöopas 1SFC132082M9901 169
FI
10. Kytke käyttöjännite päälle.
PSTX-pehmokäynnistimen voi kytkeä eri menetelmillä, mutta laitteen
saa toimintakuntoon noudattamalla yllä olevia ohjeita. Esimerkki
täydellisestä asennuksesta löytyy graasesta osiosta. Ensimmäisessä
käytetään sulakkeita ja kontaktoreita ja toisessa suojakatkaisinta.
Katso PSTX-pehmokäynnistimen perustoiminta ajoitusdiagrammista
graikassa 13.
Sisäänrakennettu Modbus RTU
PSTX-pehmokäynnistimessä on fyysinen RS485-liitäntä (liittimet 23 ja 24), joka
voidaan liittää RS485-tiedonsiirtovalmiudella varustettuihin ulkoisiin laitteisiin.
Tämän liitännän kautta on mahdollista kerätä tilatietoja sekä siirtää ja ladata
parametreja. Pehmokäynnistimessä on Modbus RTU -väylä, joka on toteutettu
RS485-liitännän avulla. Katso kuva 1.
PTC/PT100 -lämpötila-anturin sisääntulo
Pehmokäynnistimessä on sisääntuloliitännät PTC- ja PT100-elementeille
(liittimet25, 26 ja 27). Huomaa, että PTC- ja PT100-elementtejä ei voi käyttää
samaan aikaan. Katso kuva 1.
Analoginen ulostulo
Pehmokäynnistimessä on yksi ulostuloliitäntä määritettävää lähtösignaalia varten
(liittimet 29 ja 30). Kuormitusvastus on enintään 500 ohmia virran ulostulolle ja
vähintään 500ohmia jännitteen ulostulolle. Katso kuva 1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

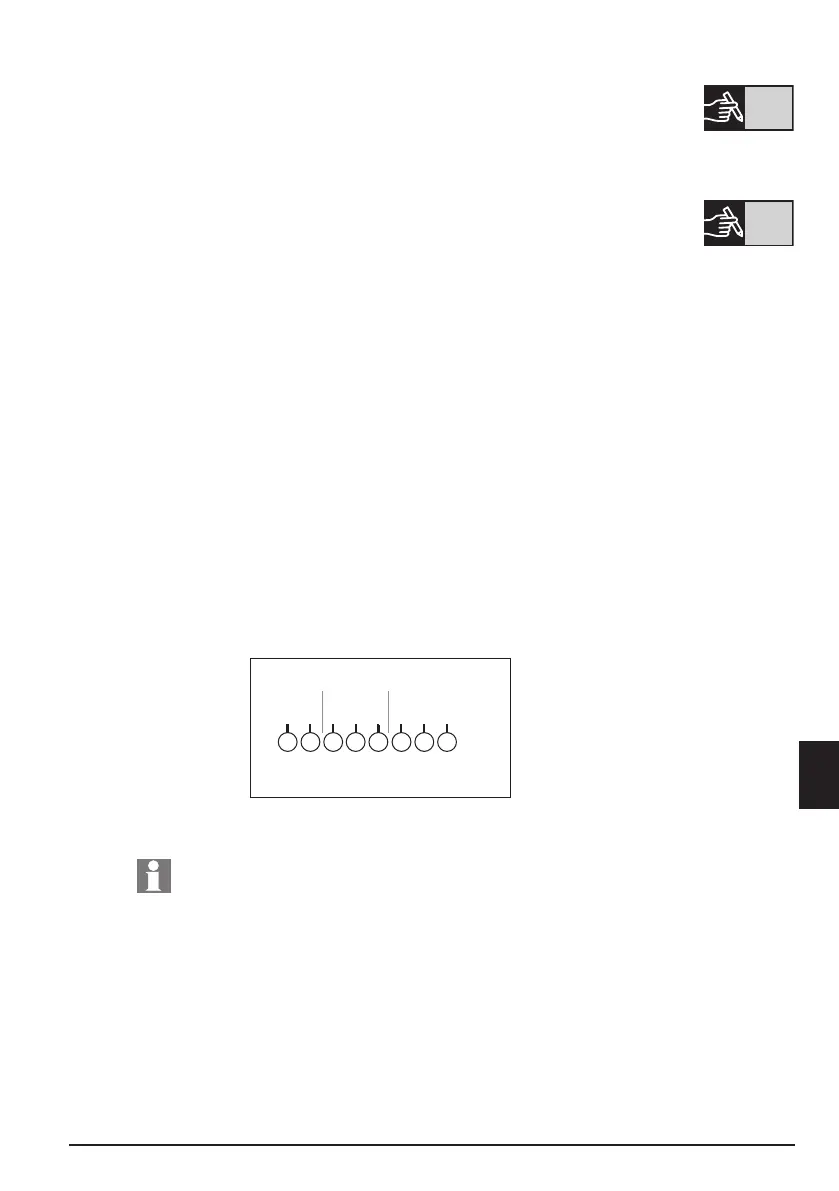

Kuva 1: Liittimen liitännät
Com 3 Temp In Analog out
Ohjeita ja ohjelmointitietoja sisältävän
pehmokäynnistintyyppien PSTX30…PSTX570 asennus- ja
käyttöönotto-oppaan nro 1SFC132081M0201 voi ladata verkko-
osoitteesta: http://www.abb.com/lowvoltage.
