170 Pehmokäynnistimet - Tyyppi PSTX30...PSTX570 Suppea käyttöopas 1SFC132082M9901
FI

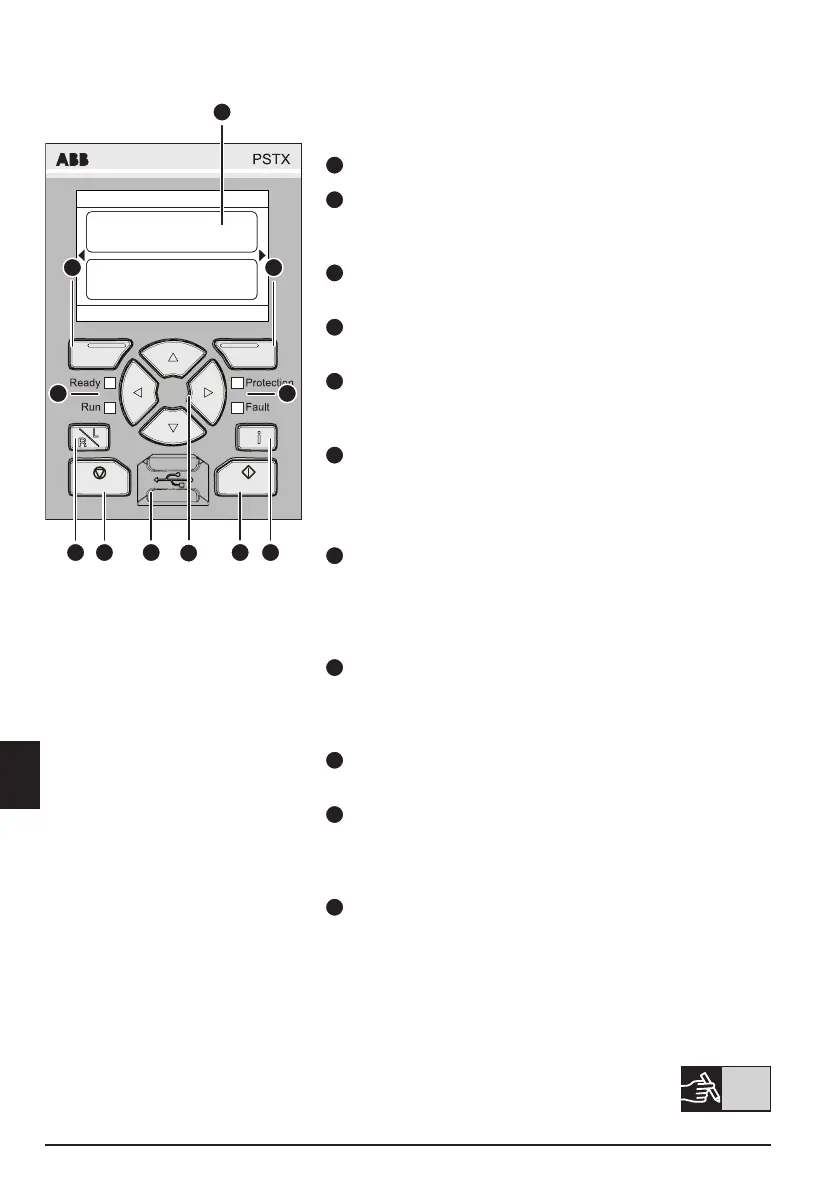

Katso ohjasupaneelin osat kuvasta 1:
A
Tietojen näyttö.
B
Vasen valintanäppäin. Toiminto näkyy
näytön vasemmassa reunassa näppäimen
yläpuolella.
C
Oikea valintanäppäin. Toiminto näkyy näytön
oikeassa reunassa näppäimen yläpuolella.
D
Vasemman puolen LED-merkkivalot.
Ready (Valmis) (vihreä) ja Run (Käy) (vihreä).
E
Oikean puolen LED-merkkivalot.
Protection (Suojaus) (keltainen) ja Fault (Vika)
(punainen).
F
Navigointinäppäimet. Navigointinäppäimet
valikon selaukseen ja parametriarvojen
muuttamiseen. Mustalla palkilla korostetut
numerot tai teksti ilmaisevat, että valikkoa
voi selata tai arvoa vaihtaa.
G
Näppäin kauko- tai paikallisohjaukselle.
Tällä toiminnolla voidaan vaihtaa ohjausta
ohjauspaneelin kautta tapahtuvan
paikallisohjauksen ja IO:n tai kenttäväylän
kautta tapahtuvan kauko-ohjauksen välillä.
H
Pysäytysnäppäin. Pehmokäynnistimen
pysäytysnäppäin. Moottorin pysäytys
asetettujen parametrien mukaan.
(Toimii vain paikallisohjauksella.)
I
Mini-USB-portti. Tiedonsiirto ulkoisten
laitteiden kanssa, esim. PC.
J
Käynnistysnäppäin. Pehmokäynnistimen
käynnistysnäppäin. Moottorin käynnistys ja
käyttö asetettujen parametrien mukaan.
(Toimii vain paikallisohjauksella.)
K
Informaationäppäin. Pehmokäynnistimen
tilaa ja asetuksia koskevien
sisältöriippuvaisten tietojen näyttö.
Katso PSTX-pehmokäynnistimen perustoiminta
ajoitusdiagrammista graikassa 13.
Kuva 1: Ohjauspaneeli
5 Käyttöliittymä
13
