Yumuşak Yolvericiler Tip PSTX30...PSTX570 Kullanıcı Kılavuzu kısa form 1SFC132082M9901 185
TR
10. Çalışma gerilimini AÇINIZ.
PSTX yumuşak yolvericiyi bağlarken esnek davranabilirsiniz ancak
PSTXyumuşak yolvericinizin çalıştırılması için yukarıdaki adımlar
gereklidir. Grafikler bölümünde tam kurulum ile ilgili bir örnek
bulabilirsiniz. İlki sigorta ve kontaktör kullanmakta ve ikincisi bir devre
kesici kullanmaktadır.
PSTX yumuşak yolvericinin temel davranışı için grafik 13’teki zamanlama
şemasına bakınız.
Dahili Modbus RTU
PSTX yumuşak yolverici, RS485 tabanlı iletişim desteğine sahip harici cihazlara
bağlanabilen bir RS485 fiziki arayüzüne (23 ve 24. terminaller) sahiptir. Bu arayüz
üzerinden yumuşak yolvericinin kontrol edilmesi, durum bilgilerinin alınması ve
parametrelerin yüklenmesi ve indirilmesi mümkündür. Yumuşak yolverici, RS485
arayüzü üzerinden uygulanan bir Modbus RTU slave’e sahiptir. Bkz. Şekil 1.
PTC/PT100 sıcaklık sensörü girişi
Yumuşak yolverici PTC ve PT100 elemanları için giriş terminallerine
sahiptir (25,26 ve 27. terminaller). Hem PTC hem de PT100’ün aynı anda
kullanılamayacağını lütfen unutmayınız. Bkz. Şekil 1.
Analog çıkış
Yumuşak yolverici yapılandırılabilir bir analog çıkış sinyali için bir çıkışa sahiptir
(29ve 30. terminaller). Yük direnci, akım çıkışı için maksimum 500 ohm ve gerilim
çıkışı için minimum 500 ohm’dur. Bkz. Şekil 1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

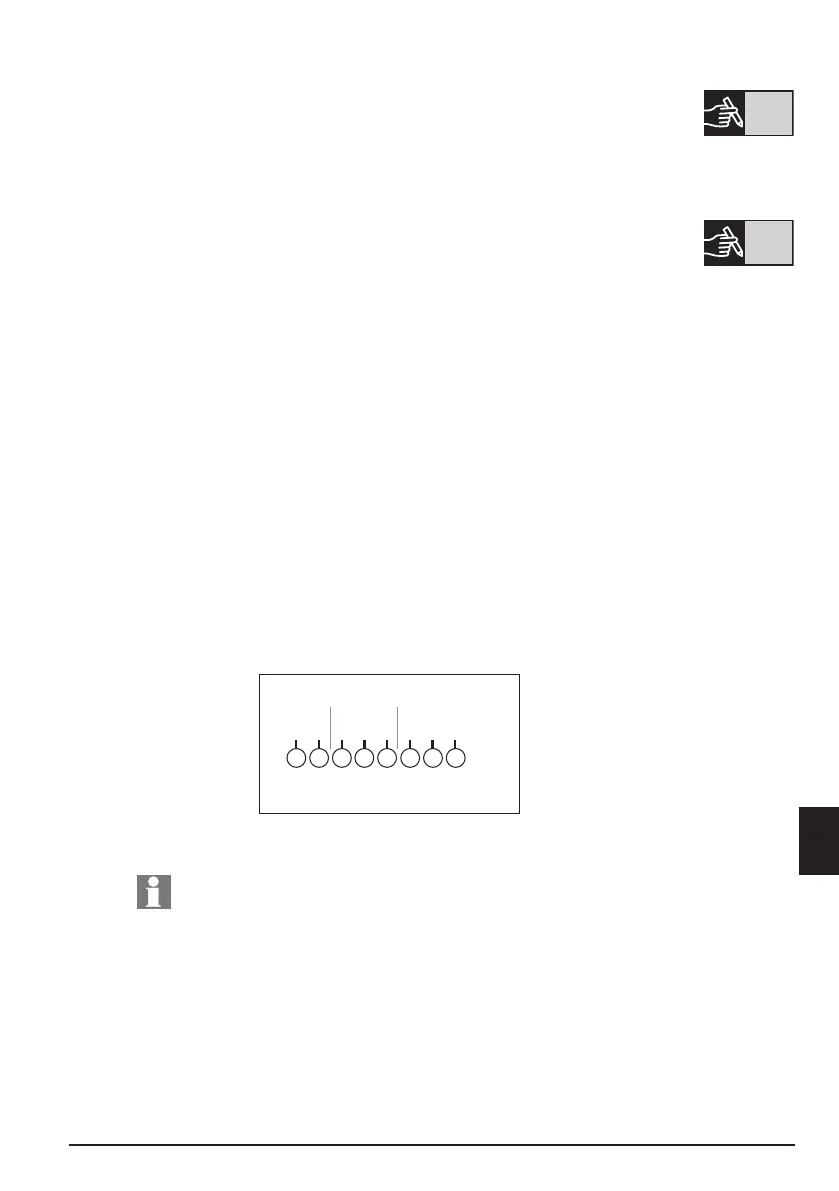

Şekil 1: Terminal bağlantısı
Com 3 Temp In Analog çıkış
Talimatlar ve programlama için, bkz.
1SFC132081M0201 - Yumuşak yolvericiler Tip PSTX30…PSTX570,
Kurulum ve Devreye Alma Kılavuzu: http://www.abb.com/lowvoltage.
