Stop Start
Local PSTX30
Motor current
A
0.0
Motor current
%
0.0
Options 12:00 Menu
A
B
D
F
G KH I J
C
E
186 Yumuşak Yolvericiler Tip PSTX30...PSTX570 Kullanıcı Kılavuzu kısa form 1SFC132082M9901
TR

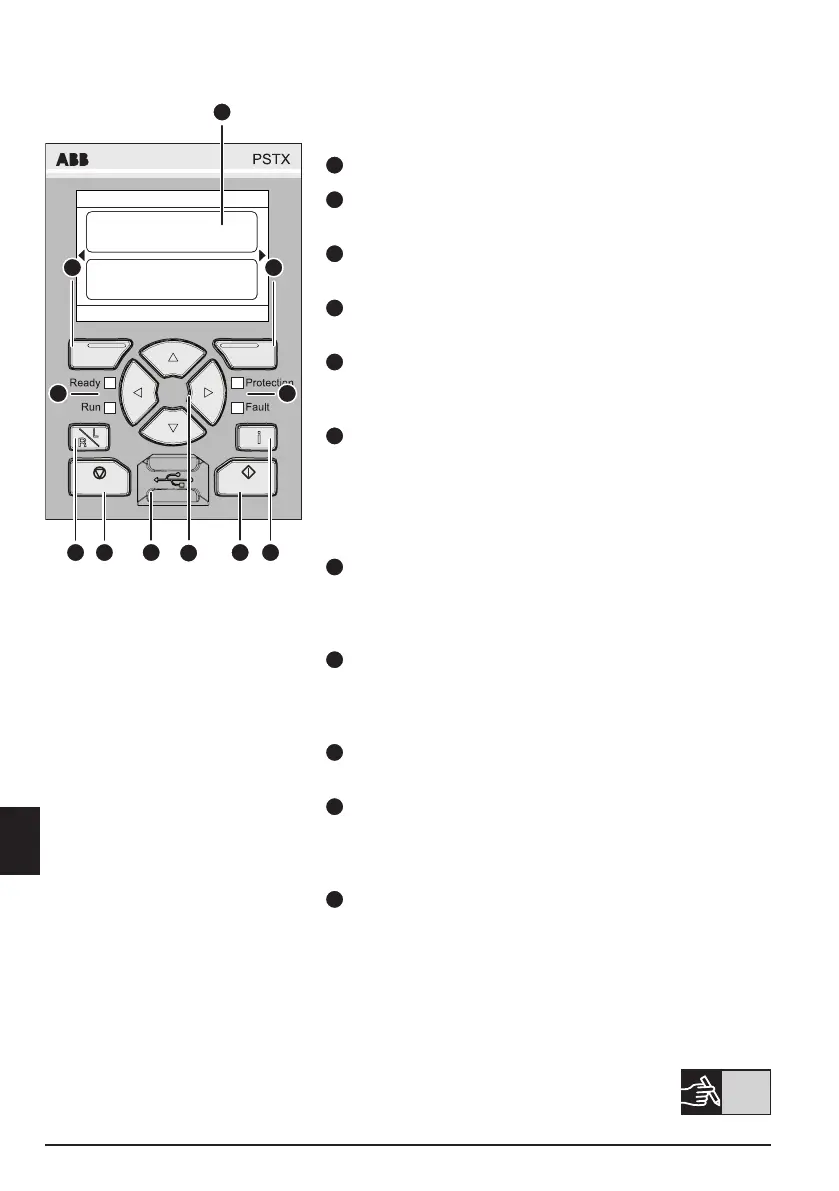

HMI parçaları için bkz. şekil 1:
A
Bilgi ekranı.
B
Sol seçim tuşu. Fonksiyon, ekranın sol
tarafında tuşun üzerinde gösterilir.
C
Sağ seçim tuşu. Fonksiyon, ekranın sağ
tarafında tuşun üzerinde gösterilir.
D
Sol LED göstergeler.
Ready (Hazır) (yeşil) ve Run (Çalışma) (yeşil).
E
Sağ LED göstergeler.
Protection (Koruma) (sarı)
ve Fault (Arıza) (kırmızı).
F
Gezinme tuşları. Menüde gezinmek ve
parametre değerlerini değiştirmek için.
Ekranda gösterilen sayılar veya metin
üzerindeki siyah vurgu kutusu, menünün/
değerin değiştirilebileceğini veya
kaydırılabileceğini gösterir
G
Uzaktan/lokal kumanda tuşu. HMI üzerinden
lokal kumanda ve donanım girişi veya
fieldbus üzerinden uzaktan kumanda
arasında geçiş yapar.
H
Durdurma tuşu. Yumuşak yolverici durdurma
anahtarı. Motoru ayarlı parametrelere göre
durdurmak için.
(Yalnızca lokal kumanda modunda etkindir).
I
Mini USB portu. Harici cihazlarla (örn. bir
PC) iletişim kurmak için.
J
Yolverme tuşu. Yumuşak yolverici yolverme
anahtarı. Motora yolvermek ve ayarlı
parametrelere göre çalıştırmak için.
(Yalnızca lokal kumanda modunda etkindir).
K
Bilgi tuşu. Yumuşak yolverici durumu ve
ayarları hakkındaki bilgiler için.
PSTX yumuşak yolvericinin temel davranışı
için
grafik 13’teki zamanlama şemasına bakınız.
Şekil 1: HMI
5 İnsan makine arayüzü (HMI)
