Arrancadores Tipo PSTX30...PSTX570 Manual de usuario abreviado 1SFC132082M9901 89
ES
8. Active la tensión de alimentación de control, terminales 1 y 2.
9. Congure los parámetros pertinentes, indicados en el capítulo 6,
Ajustes del arrancador suave.
10. Active la tensión operativa.
Usted puede ser exible al conectar el arrancador suave PSTX, pero
seguir los pasos anteriores permitirá el manejo del arrancador suave
PSTX. Puede encontrar un ejemplo de una instalación completa en
la sección de grácos. El primero utiliza fusibles y contactores y el
segundo utiliza un disyuntor.
Consulte el diagrama de tiempos 13 para ver el comportamiento
básico del arrancador suave PSTX.
Modbus RTU integrado
El arrancador suave PSTX dispone de una interfaz física RS485 (terminales 23
y 24), que puede conectarse a dispositivos externos que admitan comunicación
basada en RS485. A través de esta interfaz es posible controlar el arrancador
suave, obtener información de estado y cargar y descargar parámetros. El
arrancador suave dispone de un esclavo Modbus RTU implementado mediante
la interfaz RS485. Véase la Figura 1.
Entrada del sensor de temperatura PTC/PT100
El arrancador suave dispone de terminales de entrada para sondas de
temperatura PTC y PT100 (terminales 25, 26 y 27). Tenga en cuenta que
PTCyPT100 no se pueden utilizar a la vez. Véase la Figura 1.
Salida analógica
El arrancador suave dispone de una salida para una señal de salida analógica
congurable (terminales 29 y 30). La impedancia de carga máxima es de
500ohmios para la salida de corriente y mínima de 500 ohmios para la salida
detensión. Véase la Figura 1.
23 24 25 26 27
T1 T2 T3
28 29 30
+(B) -(A) +24V +GND
Analog outTemp InCom 3
1SFC132082M9901
1

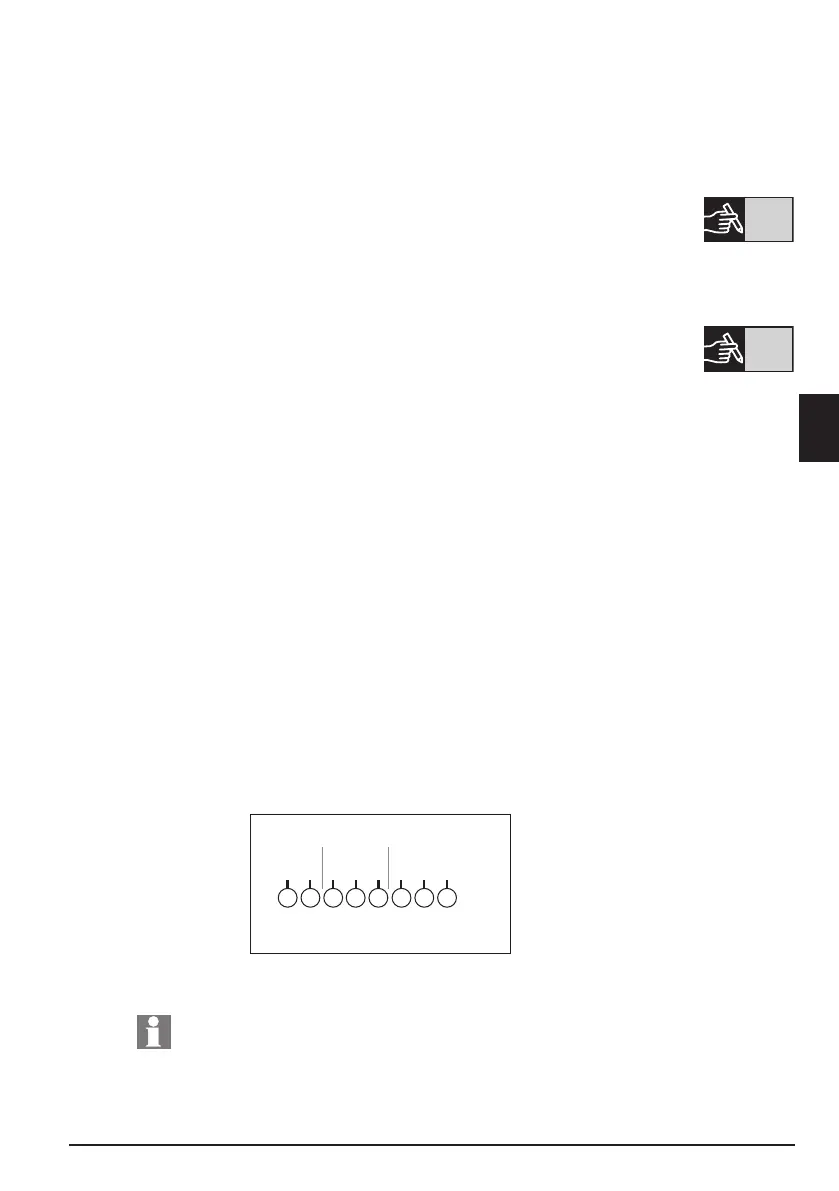

Figura 1: Conexión de terminales
Com 3 Temp In Analog out
Para instrucciones y programación, consulte
el manual 1SFC132081M0201, Arrancadores suaves Tipo
PSTX30…PSTX570, Manual de instalación y puesta en servicio,
disponible en: http://www.abb.com/lowvoltage.
