90 Arrancadores Tipo PSTX30...PSTX570 Manual de usuario abreviado 1SFC132082M9901
ES
Consulte la gura 1 para los elementos de la
interfaz de usuario:
A
Pantalla de información.
B
Tecla multifunción de selección izquierda.
La función se muestra a la izquierda de la
pantalla, encima de la tecla.
C
Tecla multifunción de selección derecha.
La función se muestra a la derecha de la
pantalla, encima de la tecla.
D
Indicadores LED izquierdos. Ready
(Preparado, verde) y Run
(En Funcionamiento, verde).
E
Indicadores LED derechos. Protection
(Protección, amarillo) y Fault (Fallo, rojo).
F
Teclas de navegación. Para moverse
dentrodel menú y cambiar los valores delos
parámetros. Un recuadro negro resaltando
los números o el texto que se muestra en la
pantalla indica que el menú/valor se puede
cambiar o desplazar.
G
Tecla Remote/local (Remoto/local). Conmute
entre control local con la interfaz de usuario
y control remoto con la entrada cableada o
el bus de campo.
H
Tecla Stop (Parar). Conmutador de parada
para el arrancador suave. Para parar el
motor según los parámetros congurados.
(Activo solo en modo de control local).
I
Puerto mini USB. Para la comunicación con
dispositivos externos, p. ej. un PC.
J
Tecla Start (Arrancar). Tecla de arranque
para el arrancador suave. Para arrancar
y manejar el motor según los parámetros
congurados. (Activo solo en modo de
control local).
K
Tecla Information (Información). Para
información contextual sobre el estado
yconguración del arrancador suave.
Consulte el diagrama de tiempos del gráco 13
para el comportamiento básico del arrancador
suave PSTX.

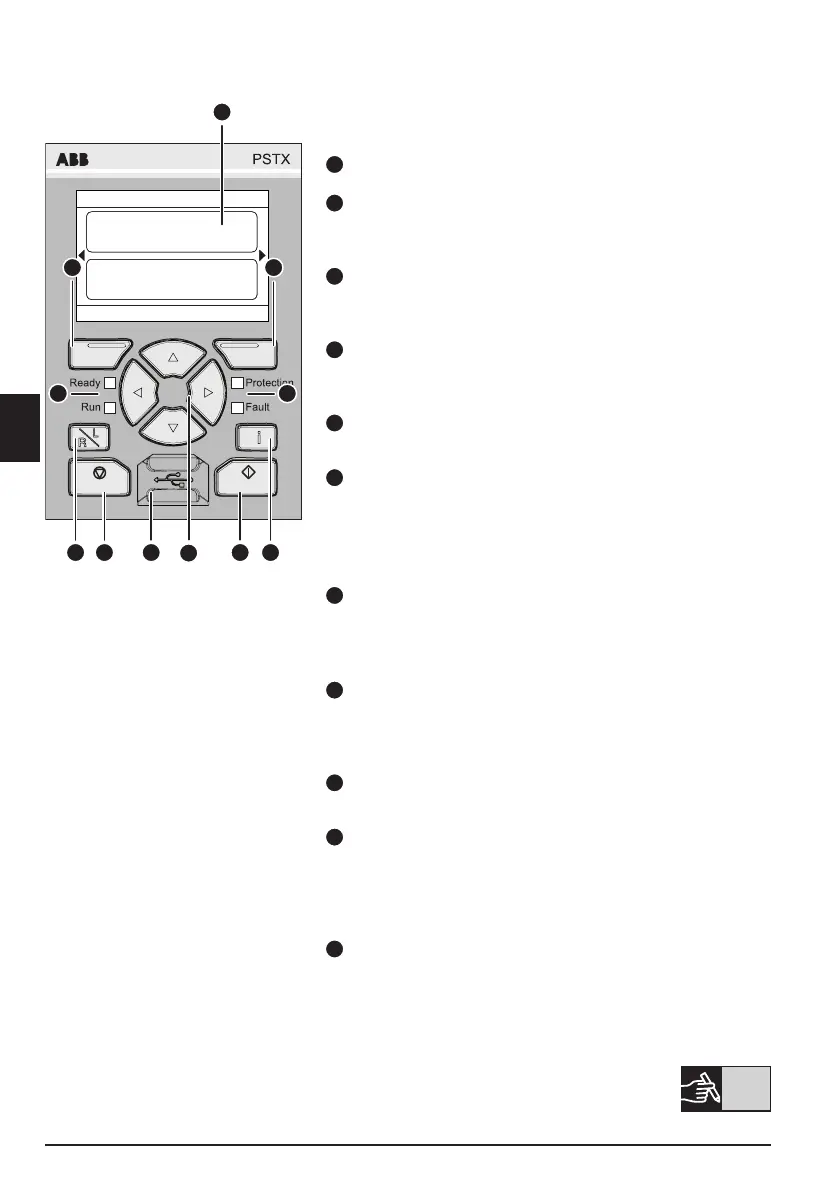

Figura 1: Interfaz de usuario
5 Interfaz de usuario (HMI)
13
