Avviatori graduali Tipo PSTX30...PSTX570 Manuale utente versione breve 1SFC132082M9901 71
IT
Questo prodotto è stato costruito e testato con la massima cura ma
vi è sempre il rischio che si possa vericare un danno, provocato dal
trasporto o da una manipolazione errata. Per questo motivo si consiglia
di seguire la procedura sottostante per la prima installazione:
Tensione pericolosa: può causare decesso o lesioni gravi. Spegnere
ebloccare qualsiasi forma di alimentazione a questo apparecchio prima
di qualsiasi intervento.
Il montaggio e il collegamento elettrico dell'Avviatore graduale devono
essere eseguiti da personale autorizzato e in conformità con le leggi
e le normative vigenti.
Prima di collegare per la prima volta gli Avviatori graduali PSTX30…
PSTX170 alla tensione operativa, attivare la tensione dell'alimentazione
di controllo per vericare che i relè di bypass siano nella posizione
aperta. Questo controllo è necessario per impedire un avviamento
involontario dell'apparecchio durante il collegamento.
Il personale ABB deve osservare le istruzioni ABB CISE 15.4.
1. Per il montaggio dell'Avviatore graduale, fare riferimento al Capitolo
3“Montaggio”.
2. Collegare il circuito principale: terminali 1L1 - 3L2 - 5L3 al lato linea
eiterminali 2T1 - 4T2 - 6T3 al lato motore. Utilizzare un collegamento
di cavi per PSTX30…105, vedere la Figura
1
nella graca 7, e un
collegamento di terminali per PSTX142…570, vedere la Figura
2
, nella
graca 7. Gli Avviatori graduali PSTX possono essere collegati sia in
modalità “in linea” che in modalità “interno delta”. Vedere la Figura 1.
Utilizzare solo cavi della stessa dimensione quando si collegano due
cavi a ciascun terminale (solo PSTX30…105).

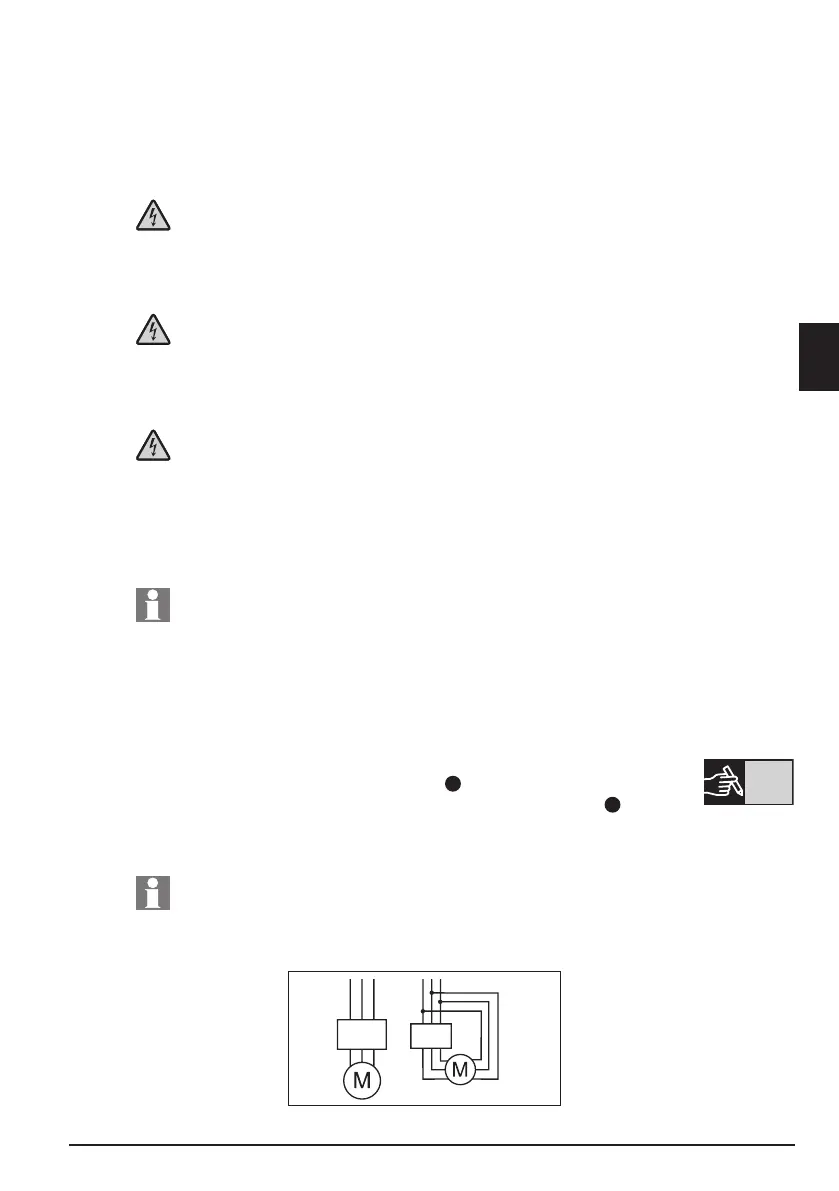

Figura 1: in linea, interno delta
PSTX
PSTX
1SFC132082M9901
07
1
4 Collegamento
