Wallbox eMH1 – Ladevorgang |
13
Deutsch
Achten Sie darauf, dass das Ladekabel nicht überfahren, geknickt oder eingeklemmt wird. Behandeln
Sie Ladestecker, -kupplungen und Ladesteckdosen immer besonders vorsichtig.
Nehmen Sie in keinem Fall Änderungen am Gehäuse oder der internen Schaltung des Produkts vor:
Eine Zuwiderhandlung verstößt grundlegend gegen die Garantiebestimmungen und hebt die Gewähr-
leistung mit sofortiger Wirkung auf.
Lassen Sie das Produkt ausschließlich von einer von ABL autorisierten Elektrofachkraft reparieren.

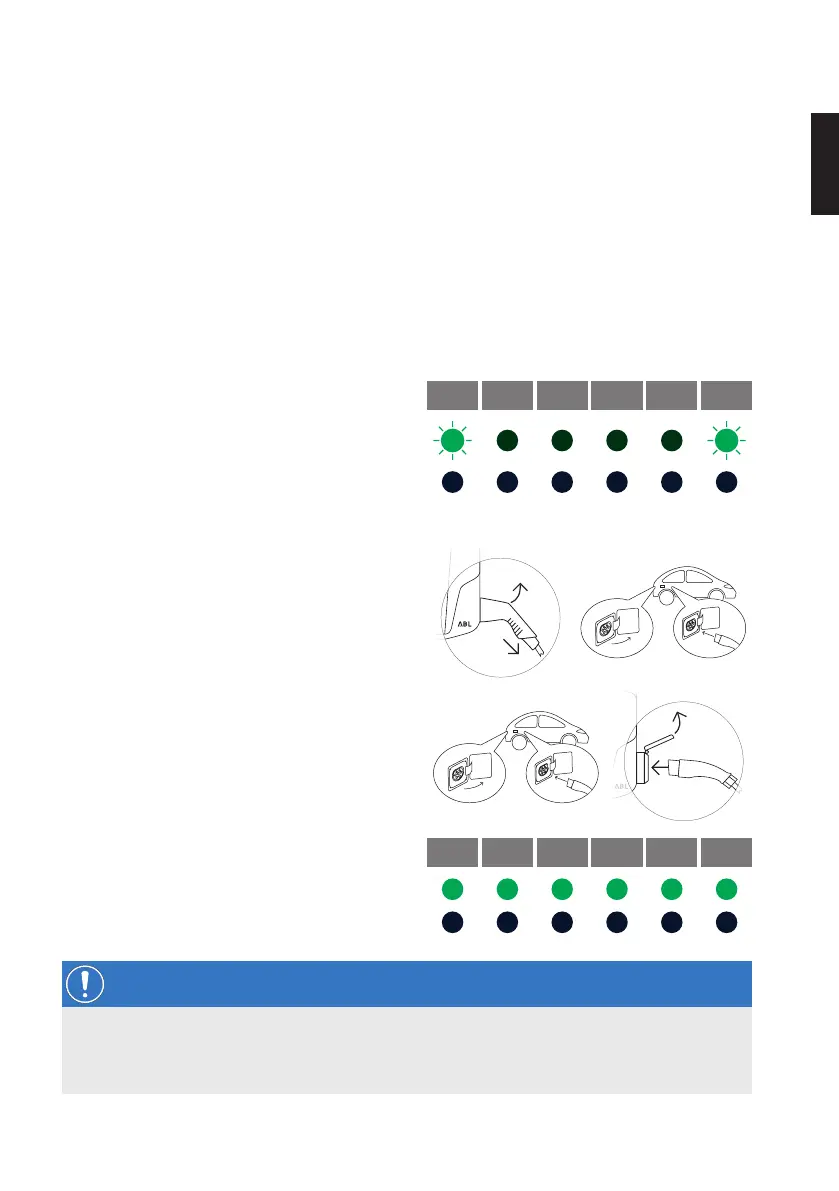

Ladevorgang
Gehen Sie wie folgt vor, um ein Elektrofahrzeug mit der Wallbox eMH1 zu laden:
1 Stellen Sie das Elektrofahrzeug so ab, sodass Sie den Ladeanschluss am Fahrzeug bequem mit der
Ladekupplung des Ladekabels erreichen.
2 Überprüfen Sie die LEDs an der Wallbox:
y Wenn die Wallbox betriebsbereit ist, blinkt
die grüne LED alle 5 Sekunden, während
die blaue LED nicht leuchtet.
1 sec 1 sec 1 sec 1 sec 1 sec 1 sec
3 Bereiten Sie das Ladekabel der Wallbox und
den Ladeanschluss am Fahrzeug vor.
y Wallbox mit Ladekabel
Heben Sie die Ladekupplung leicht an
und ziehen Sie sie nach unten aus der
Kupplungsaufnahme. Öffnen Sie den Lade-
anschluss am Fahrzeug und stecken Sie die
Ladekupplung dort ein.
y Wallbox mit Ladesteckdose
Öffnen Sie den Ladeanschluss am Fahrzeug
und stecken Sie die Ladekupplung dort ein.
Anschließend öffnen Sie die Klappe der
Ladesteckdose an der Wallbox und stecken
den Ladestecker dort ein.
4 Überprüfen Sie die LEDs an der Wallbox:
y Wenn die Wallbox auf den Start des Lade-
vorgangs durch das Elektrofahrzeug wartet,
leuchtet die grüne LED, während die blaue
LED nicht leuchtet.
1 sec 1 sec 1 sec 1 sec 1 sec 1 sec
HINWEIS
Einleitung des Ladevorgangs
Das Fahrzeug bestimmt, wann der Ladevorgang beginnt:
Das Fahrzeug muss den Start des Ladevorgang anfordern.
