Abus TVCC10000 - 7 Rückansicht der Kamera

10

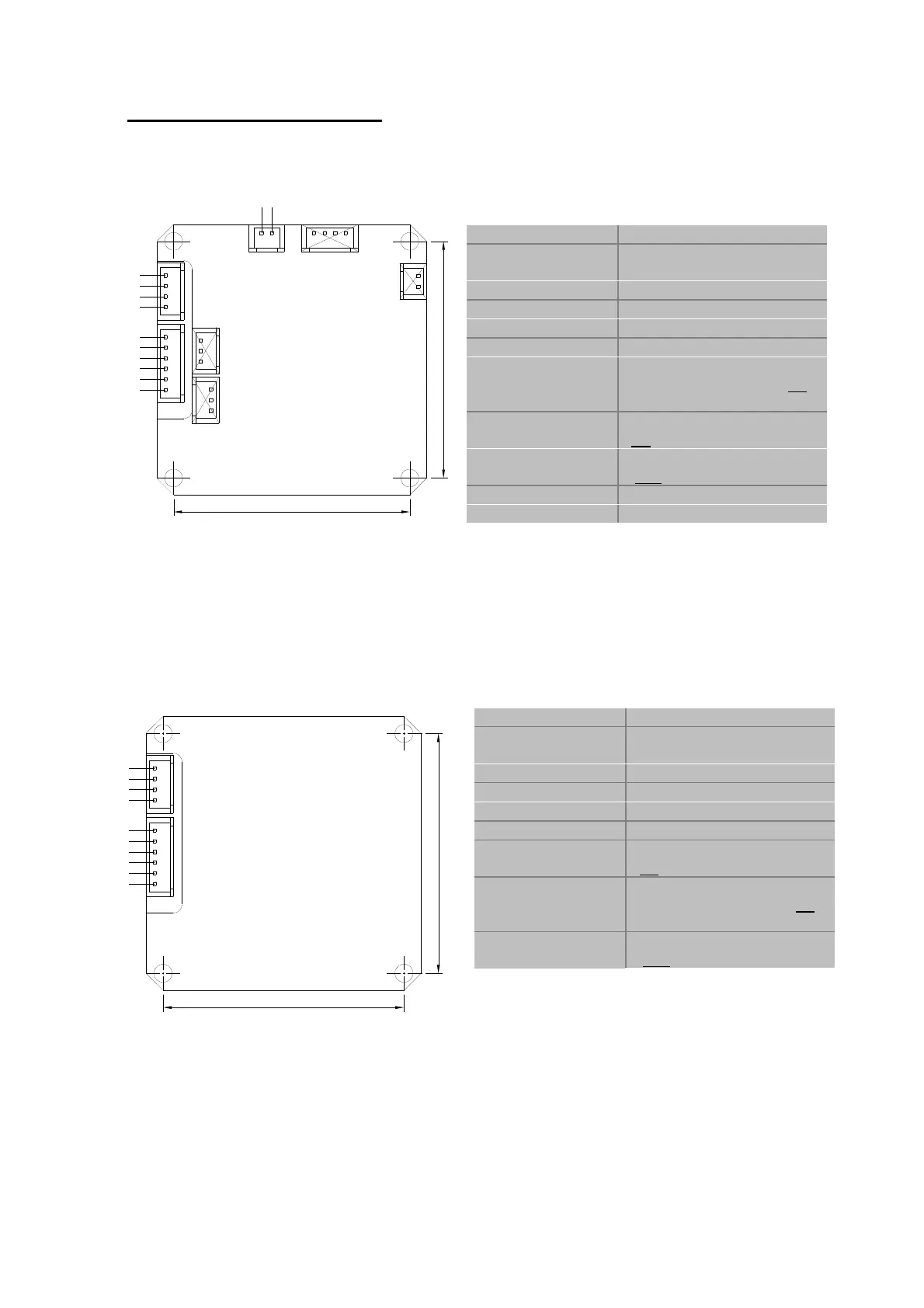

7. Rückansicht der Kamera
TVCC10000 / TVCC10500 / TVCC10010 / TVCC10510 / TVCC10020 /
TVCC10520 / TVCC10030
TVCC10041 / TVCC10541
Anschluss / PIN Funktion
+12V Spannungsversorgung
+12VDC
GND Masse
Video Video-Signal
GND Masse
NC Nicht verwendet
AGC Automatische
Verstärkungsregelung (An /
Aus)
BLC Gegenlichtkompensation
(An / Aus)
Mirror Horizontale Spiegelung (An
/ Aus) (Brücke gesetzt)
NC Nicht verwendet
GND Masse
Um die Funktion zu schalten, setzen/entnehmen
Sie die Drahtbrücke zwischen dem jeweiligen PIN
und Masse (GND).
Die werksseitigen Einstellungen sind
unterstrichen.
Anschluss / PIN Funktion
DC12V Spannungsversorgung
+12VDC
GND Masse
VIDEO Video-Signal
GND Masse
NC Nicht verwendet
WD Wide Dynamic Funktion
(An/Aus)
AGC Automatische
Verstärkungsregelung (An /
Aus)
Mirror Horizontale Spiegelung (An
/ Aus)
Um die Funktion zu schalten, setzen/entnehmen
Sie die Drahtbrücke zwischen dem jeweiligen PIN
und Masse (GND).
Die werksseitigen Einstellungen sind
unterstrichen.
28 mm
28 mm
ICR
+12V
GND
Video
GND
NC
AGC
BLC
Mirror
NC
GND
Rear View
28 mm
28 mm
+12V
GND
Video
GND
WD
AGC
Mirror
NC
GND
Rear View
NC
