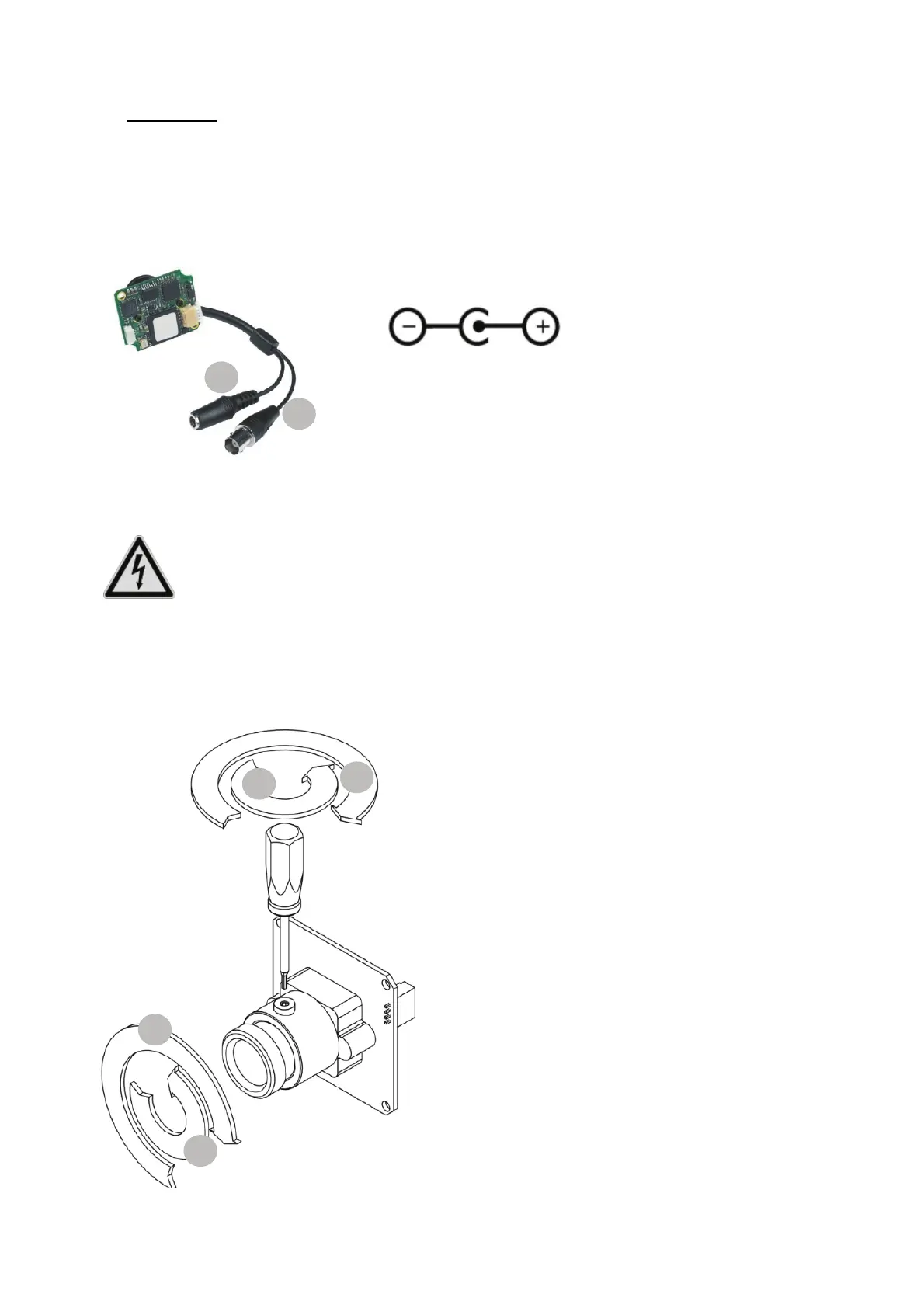

6. Montage
6.1 Primäre Anschlüsse
Alle Platinenkameras verfügen über eine 12VDC Spannungsversorgung. Der Anschluss der
Versorgungsspannung erfolgt mittels DC-Anschlussstecker (5.5mm x 2.1mm) über das mitgelieferte
Anschlusskabel.
(1) Spannungsversorgung (DC Anschluss)
(2) Videosignal (BNC Anschluss)
6.2 Montieren der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Spannungsversorgung getrennt
sein.
6.3 Objektivmontage und Fokussierung
(1) Objektiv einschrauben / Fokus +
(2) Objektiv herausschrauben / Fokus -
(3) Fixieren des Objektivs
(4) Fixierung des Objektivs lösen
1
2
1
2
3
4
