Abus TVCC10000 - 7 Bagside Af Kamera

54

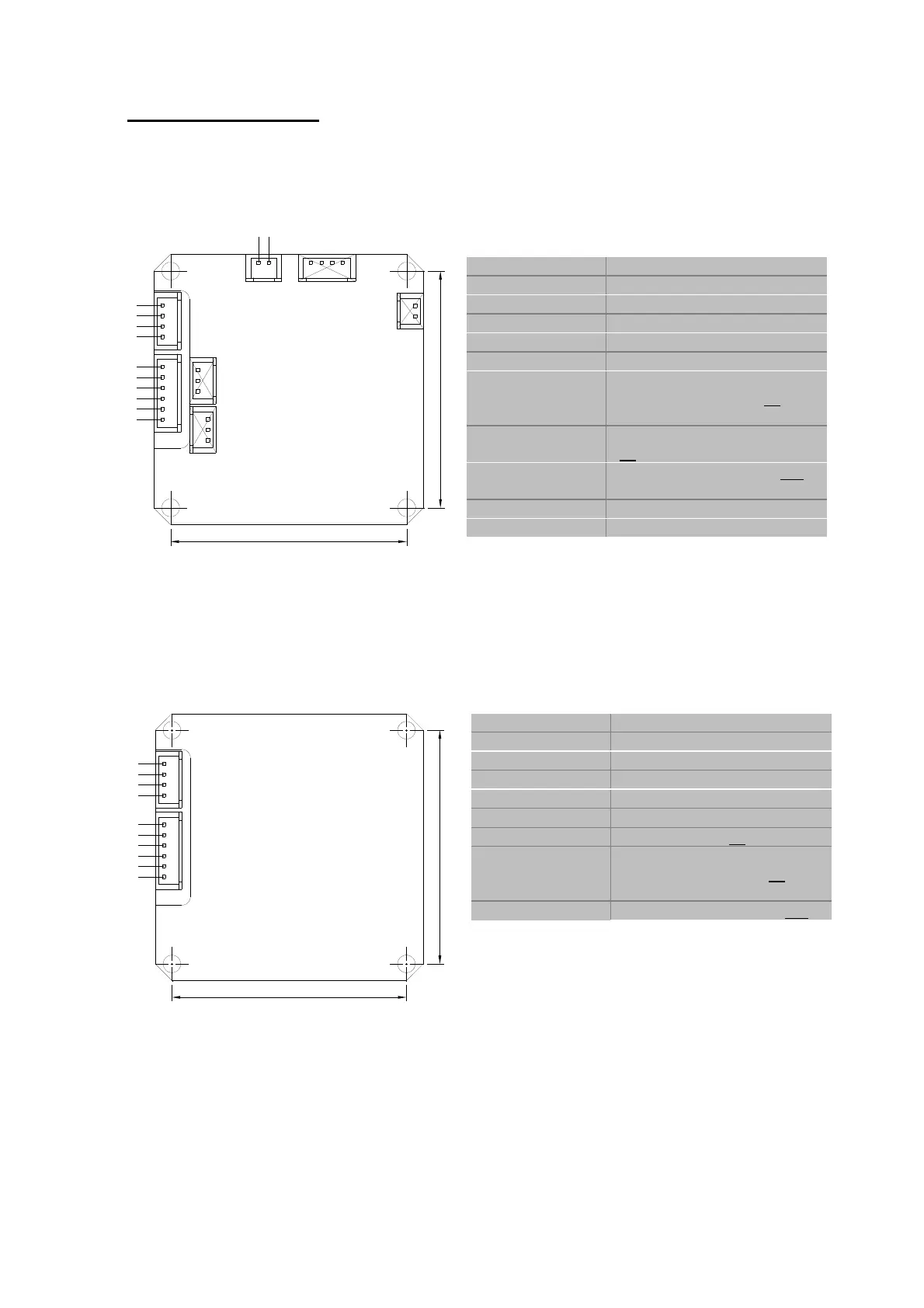

7. Bagside af kamera
TVCC10000 / TVCC10500 / TVCC10010 / TVCC10510 / TVCC10020 /
TVCC10520 / TVCC10030
TVCC10041 / TVCC10541
28 mm
28 mm
+12V
GND
Video
GND
WD
AGC
Mirror
NC
GND
Rear View
NC
Tilslutning / PIN Funktion
DC12V Strømforsyning +12VDC
GND Jord
Video Video signal
GND Jord
NC Ikke i brug
AGC Automatisk
forstærkerregulering (Til /
Fra)
BLC Baggrundslys kompensation
(Til / Fra)
Mirror Horisontal spejling (Til / Fra)
(pin wire set)
NC Ikke i brug
GND Jord
Denne function skal forbindes til jord.
De nødvendige indstillinger er understreget.
Tilslutning / PIN Funktion
DC12V Strømforsyning +12VDC
GND Jord
VIDEO Video signal
GND Jord
NC Ikke
WD Wide Dynamic (Til / Fra)
AGC Automatisk
forstærkerregulering (Til /
Fra)
Mirror Horisontal spejling (Til / Fra)
Denne function skal forbindes til jord.
De nødvendige indstillinger er understreget.
28 mm
28 mm
ICR
+12V
GND
Video
GND
NC
AGC
BLC
Mirror
NC
GND
Rear View
