Abus TVCC10000 - 7 Achteraanzicht Van de Camera

43

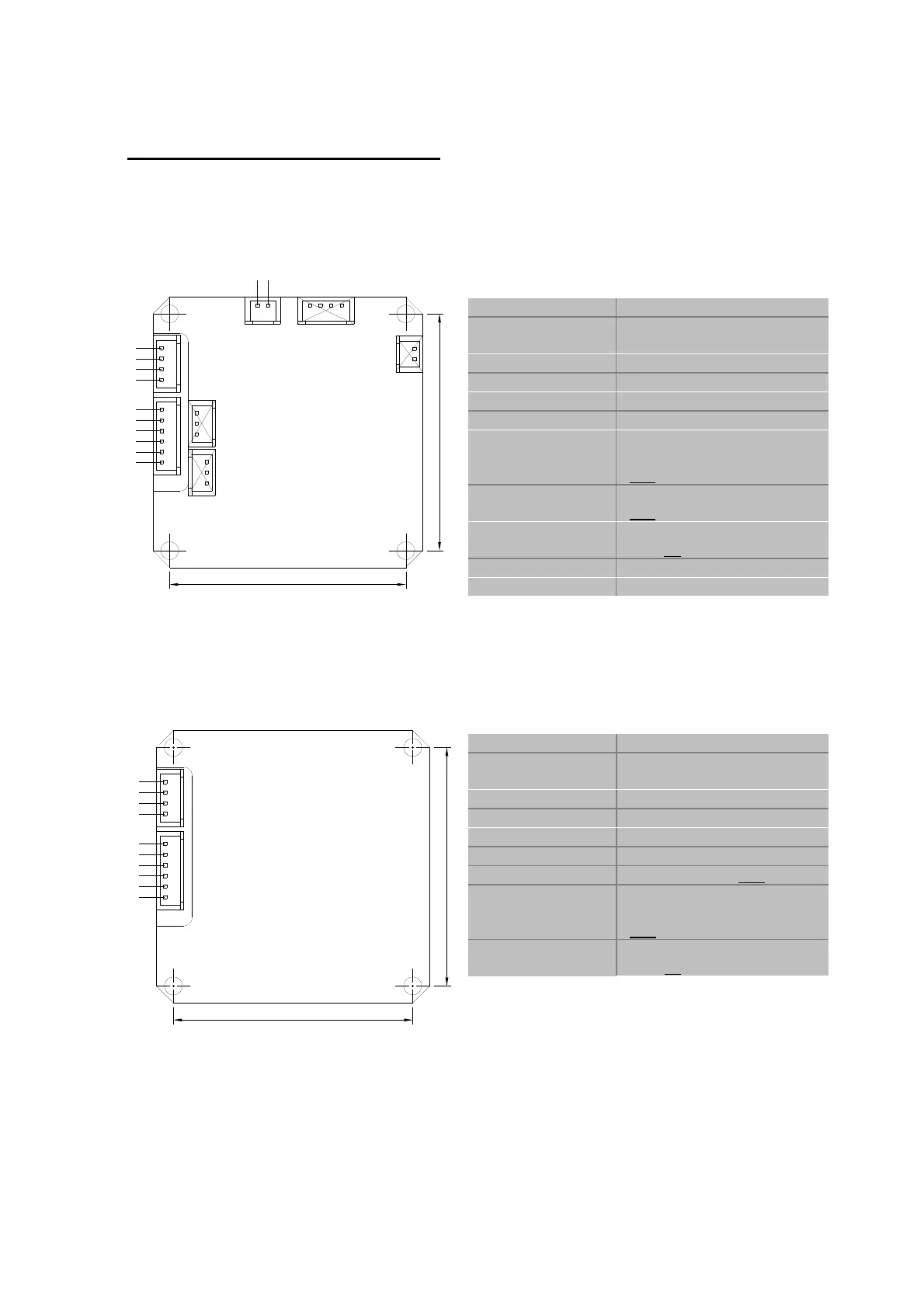

7. Achteraanzicht van de camera
TVCC10000 / TVCC10500 / TVCC10010 / TVCC10510 / TVCC10020 /
TVCC10520 / TVCC10030
TVCC10041 / TVCC10541
28 mm
28 mm
+12V
GND
Video
GND
WD
AGC
Mirror
NC
GND
Rear View
NC
Aansluiting / PIN Functie
+12V Spanningsvoorziening
+12VDC
GND Massa
Video Videosignaal
GND Massa
NC Not used
AGC Automatische
versterkingsregeling
(aan / uit)
BLC Tegenlichtcompensatie
(aan / uit)
Mirror Horizontale spiegeling
(aan /uit) (pin wire set)
NC Not used
GND Massa
De functies worden telkens via massa geschakeld.
De fabrieksinstellingen zijn onderstreept.
Aansluiting / PIN Functie
DC12V Spanningsvoorziening
+12VDC
GND Massa
VIDEO Videosignaal
GND Massa
Reservation Niet gebruikt
WD Wide Dynamic (aan / uit)
AGC Automatische
versterkingsregeling
(aan / uit)
Mirror Horizontale spiegeling
(aan /uit)
De functies worden telkens via massa geschakeld.
De fabrieksinstellingen zijn onderstreept.
28 mm
28 mm
ICR
+12V
GND
Video
GND
NC
AGC
BLC
Mirror
NC
GND
Rear View
