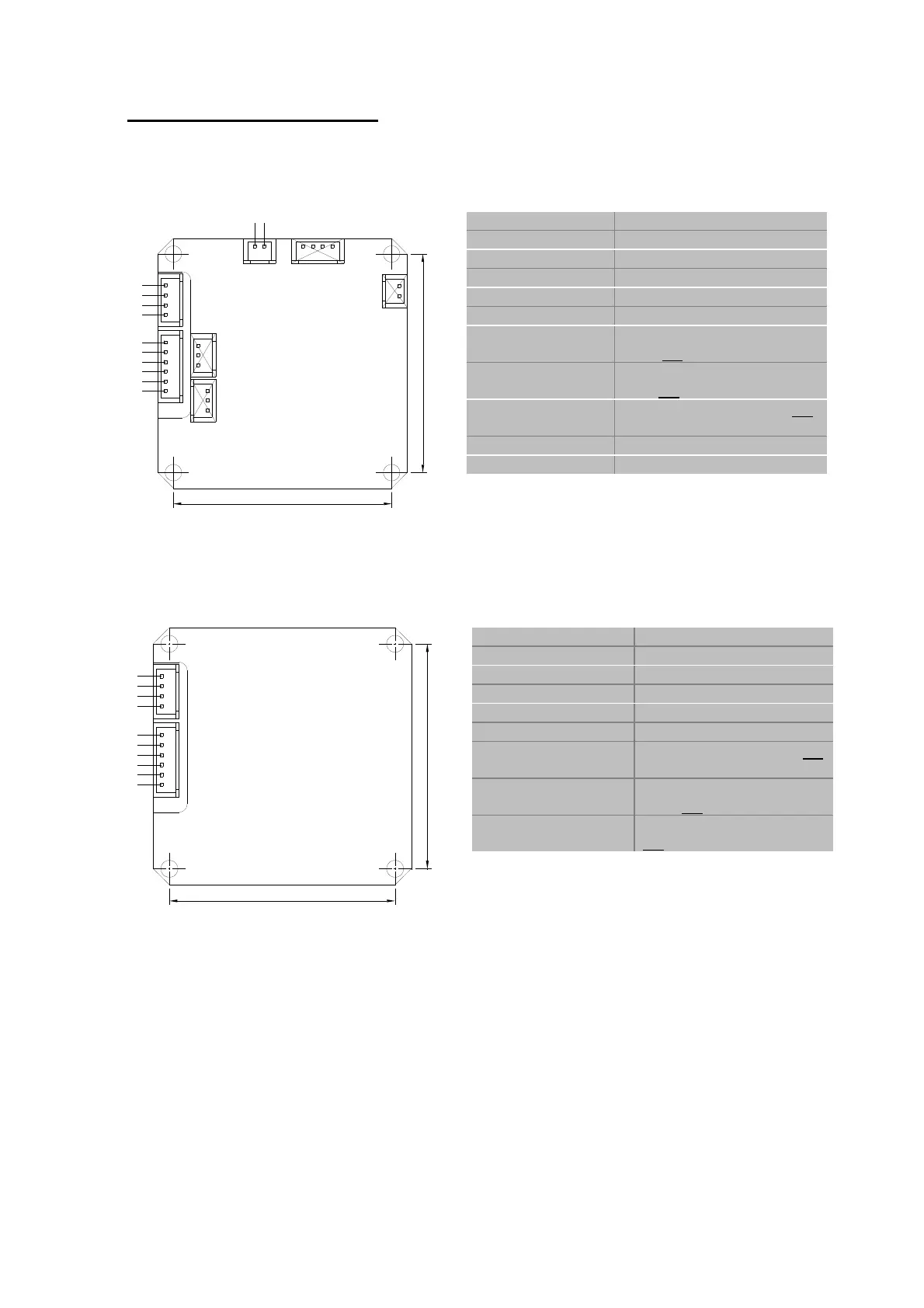

7. Vue arrière de la caméra
TVCC10000 / TVCC10500 / TVCC10010 / TVCC10510 / TVCC10020 /
TVCC10520 / TVCC10030
TVCC10041 / TVCC10541
28 mm
28 mm
+12V
GND
Video
GND
WD
AGC
Mirror
NC
GND
Rear View
NC
Connecteur / PIN Fonction
+12V Alimentation +12VCC
GND Neutre
Video Signal sortie vidéo
GND Neutre
NC Non utilisé
AGC Réglage automatique du
gain (On / Off)
BLC Compensation de contre-
jour (On / Off)
Mirror Refléter horizontal (On / Off)
(pin wire set)
NC Non utilisé
GND Neutre
La fonction doit être commutée contre le neutre.
Les réglages installés à l’usine sont souligner.
Connecteur / PIN Fonction
DC12V Alimentation +12VCC
GND Neutre
VIDEO Sortie signal vidéo
GND Neutre
NC Non utilisé
WD Wide Dynamic Range (On
/ Off)
AGC Réglage automatique du
gain (On / Off)
Mirror Refléter horizontal (On /
Off)
La fonction doit être commutée contre le neutre.
Les réglages installés à l’usine sont souligner.
28 mm
28 mm
ICR
+12V
GND
Video
GND
NC
AGC
BLC
Mirror
NC
GND
Rear View
