44

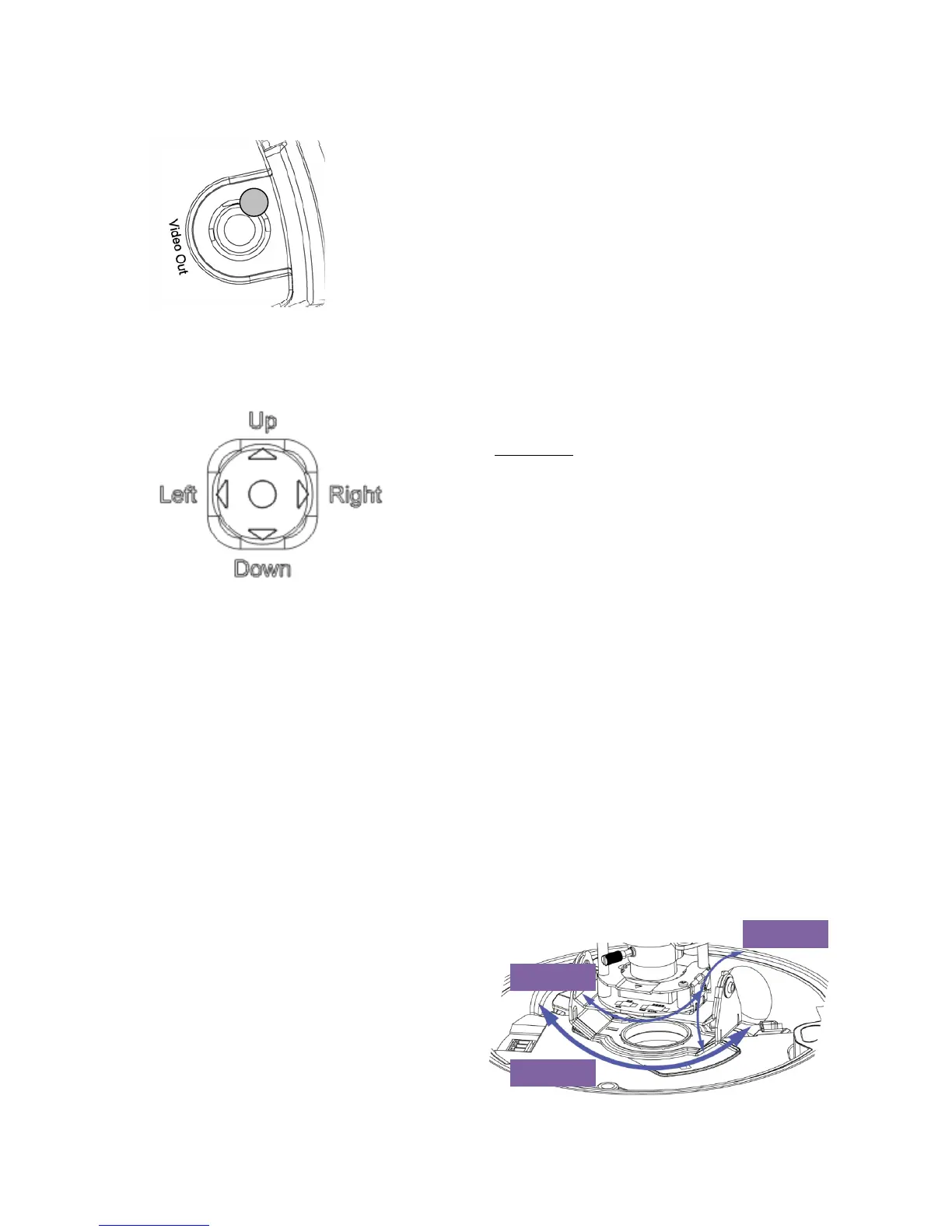

Deuxième sortie vidéo (à des fins de service)
3 – sortie vidéo (secondaire, service), RCA
(femelle), FBAS 1,0 Vss
Joystick pour le pilotage de l'affichage à l'écran
4 – Joystick pour le pilotage de l'affichage à
l'écran
Fonctions :
(a) Entrée : entrer dans un menu /
effectuer une action
(b) Haut : navigation dans un menu
(c) Bas : navigation dans un menu
(d) Gauche : réduire une valeur / choisir
une option
(e) Droite : augmenter une valeur / choisir
une option
Une pression sur le joystick permet d'ouvrir le menu OSD (On-Screen-Display). Vous trouverez de
plus amples descriptions dans le point suivant du manuel d'utilisation.
6.5 Installation du câble vidéo
Pour pouvoir transmettre le signal vidéo de la caméra HD-SDI à un convertisseur, un écran ou un
enregistreur HD-SDI, un câble coaxial de type RG6 ou RG59 à fiche mâle BCN doit être branché à
la sortie vidéo. La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 80 m dans le
cas d'un câble de type RG 59 et 150 m dans le cas d'un câble RG6. Afin d'augmenter la portée, des
répétiteurs HD-SDI correspondants peuvent être utilisés.
6.6 Orientation du module de la caméra
Le module caméra peut être pivoté et incliné
sur 3 axes.
Pan :
rotation de l'ensemble du module
caméra
Tilt :
inclinaison du module caméra
Rotation :
Rotation de l'objectif avec
l'enregistreur platine IR (3e axe)
3
Rotation
Pan
Tilt
