Abus TVHD71000 - Montaż Kamery; Złącza

94
Przyłącza do sygnału wideo HD-SDI i zasilania napięciowego we wnętrzu kamery
muszą być ponownie ostrożne założone. Następnie zamocuj kabel za pomocą śruby
mocującej.

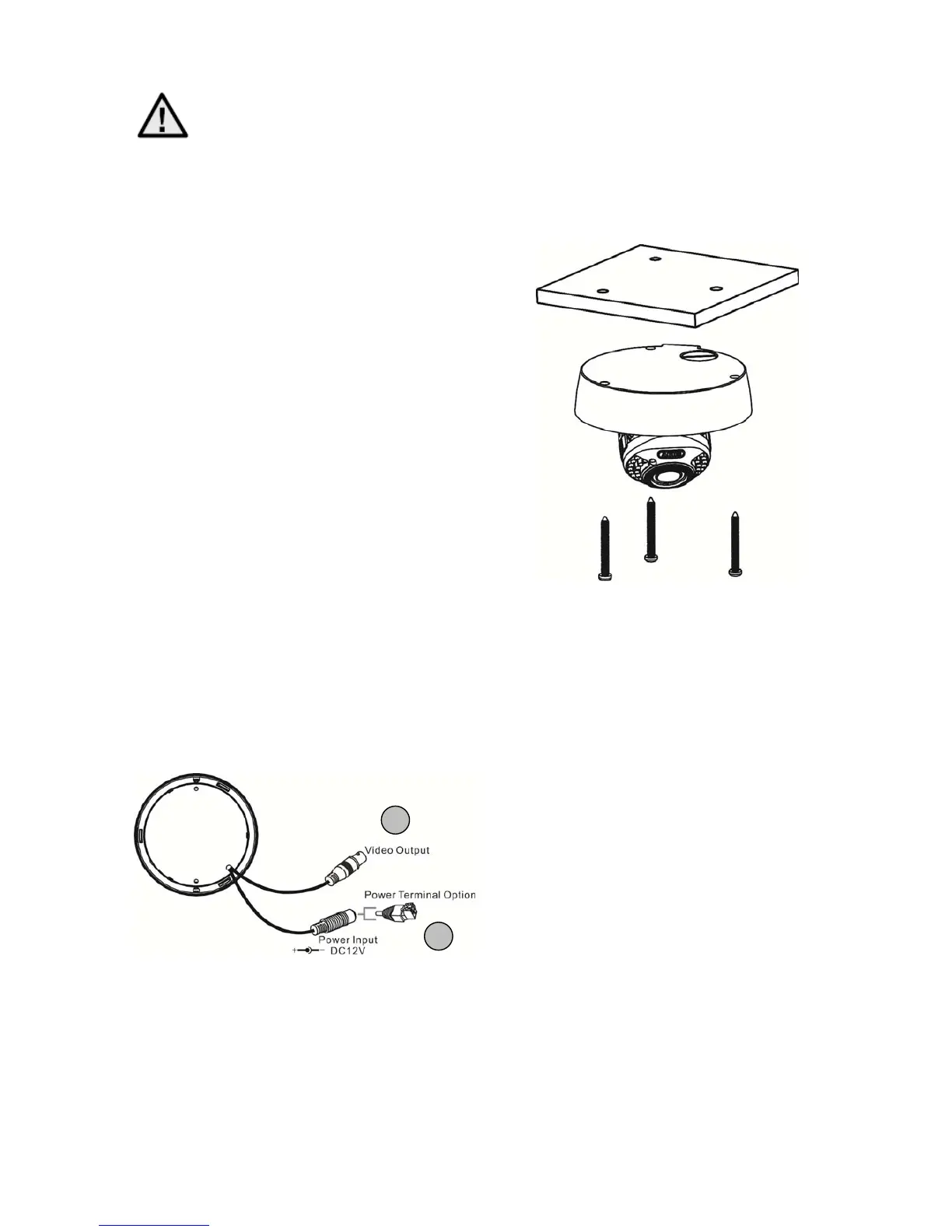

6.3 Montaż kamery
Przytrzymaj podstawę kamery w
przewidywanym miejscu zainstalowania,
zaznacz dwa otwory do zamocowania na
spodzie i wywierć te otwory. Do zamocowania
podstawy użyj dostarczonych w komplecie śrub
i kołków rozporowych. Kabel można ułożyć z
boku albo zamaskować w stropie/ścianie.
6.4 Złącza
Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne
z napięciem znamionowym kamery.
Zasilanie napięciowe i sygnał wideo HD-SDI
1 – wyjście wideo HD-SDI, BNC (żeńskie)
2 – złącze napięciowe (wtyczka okrągła
5.5x2.1mm, 12 VDC) lub adapter DC-2PIN
1
2
