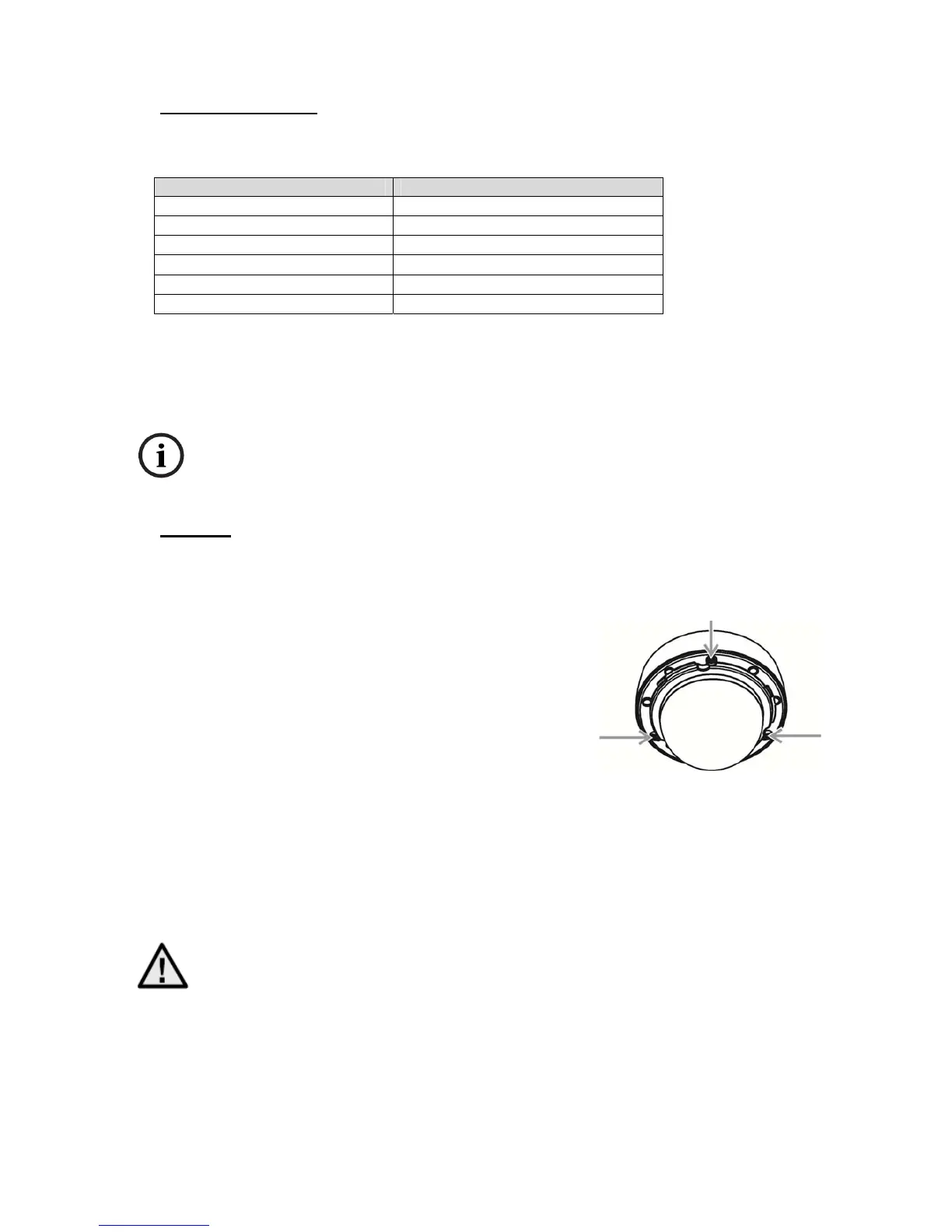

5. Opis urządzenia
5.1 Przegląd – numer typu
Numer modelu TVHD71000
Rozdzielczość 1080p / 2.0 MPx
WDR √
DNR √
Dzień/noc (filtr obrotowy IR)
√
Diody IR LED nie
Napięcie robocze 12 V DC
5.2 Rozpakowywanie
Rozpakowując urządzenie, należy zachować szczególną ostrożność.
W razie stwierdzenia uszkodzenia oryginalnego opakowania najpierw sprawdź
urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem,
informując jednocześnie przewoźnika.
6. Montaż
6.1 Zdejmowanie kopułki
Najpierw zdejmij biały pierścień łączący, obracając go
w kierunku przeciwnym do ruchu wskazówek zegara.
Następnie poluzuj trzy śruby mocujące kopułki. Zdejmij
kopułkę.
6.2 Układanie kabli
Kabel może być ułożony z boku (widoczny) lub od spodu (schowany). W celu ochrony przed
wilgocią na obudowie umieszczona jest złączka kablowa (M25X1.5).
Złączką kablowa i kabel przyłączeniowy są zainstalowane fabrycznie w bocznym otworze.
Poluzuj ostrożnie śrubę ustalającą dla kabla we wnętrzu kamery. Następnie poluzuj
ostrożnie oba kable przyłączeniowe (okrągła wtyczka dla sygnału HD-SDI i 2-pinowa
wtyczka do zasilania napięciowego).
Odkręć nakrętkę złączki kablowej i wyjmij złączkę kablową z kablem przyłączeniowym. Zdejmij
pokrywę na spodzie kamery. Przeprowadź kabel przyłączeniowy przez otwór na spodzie i przykręć
złączkę kablową do otworu. Następnie zamknij odpowiednio złącze nakrętką złączkową.
