5. Apparatbeskrivelse
5.1 Overblik – typenummer
Modelnummer TVHD71000
Opløsning 1080p / 2,0 MPx
WDR √
DNR √
Dag/nat (IR-drejefilter)
√
IR LED'er Nej
Driftsspænding 12 V DC
5.2 Udpakning
Håndtér apparatet meget forsigtigt, når du pakker det ud.
Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet er
beskadiget, skal du sende det tilbage sammen med emballagen og informere
leveringsfirmaet.
6. Montering

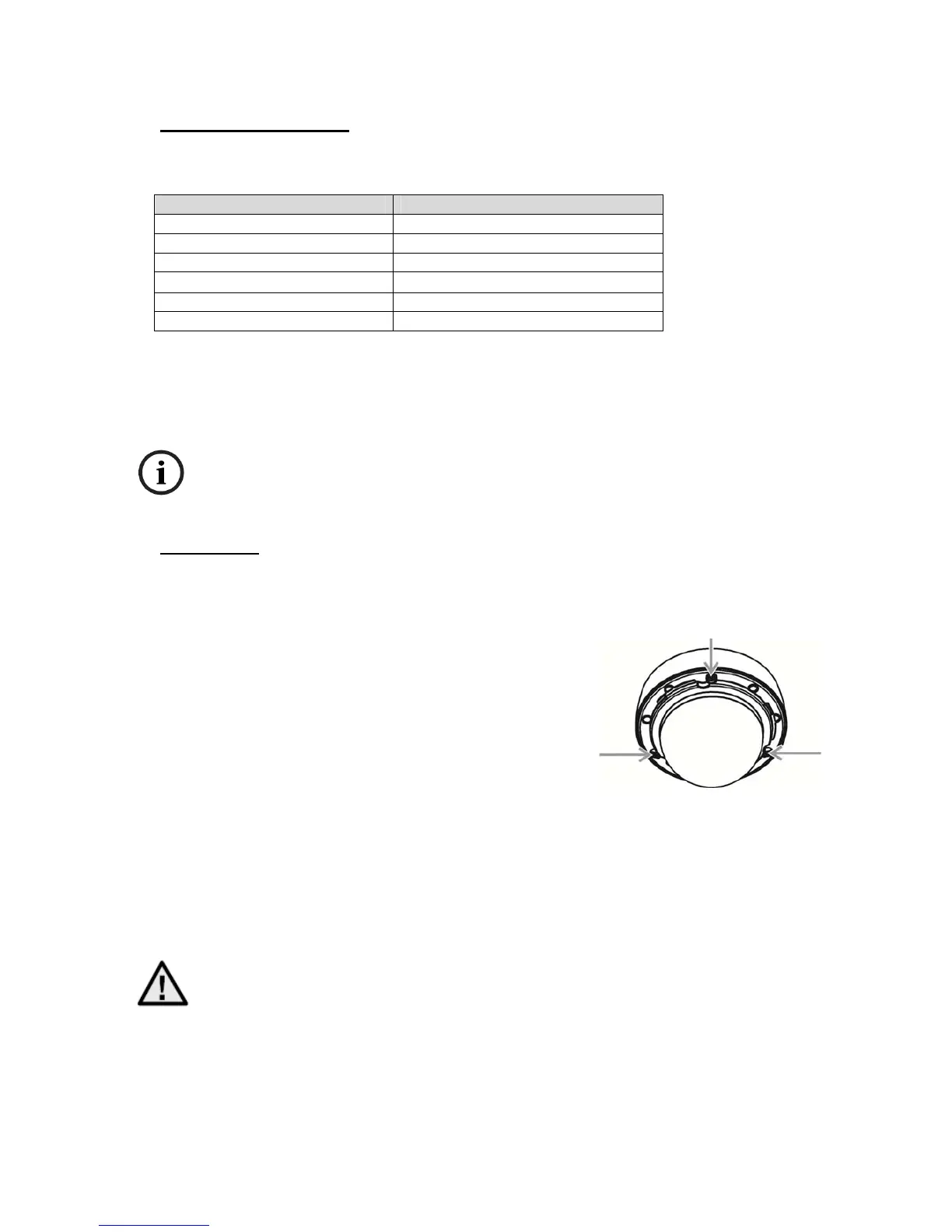

6.1 Fjernelse af kuplen
Fjern først den hvide kuppelring ved at dreje den mod uret.
Løsn derefter de tre fastgørelsesskruer på kuplen. Tag nu
kuplen af.
6.2 Trækning af kabler
Kablerne kan trækkes på siden (synligt) eller igennem undersiden (skjult).. For at beskytte mod fugt
placeres der en kabelforskruning (M25X1.5) på huset.
Kabelforskruningen og tilslutningskablet er forinstalleret fra fabrikken i åbningen på siden.
Løsn forsigtigt fastgørelsesskruen til kablet i kameraet. Løsn derefter forsigtigt de to
tilslutningskabler (rundstik til HD-SDI-signal og stik med 2 stikben til
spændingsforsyning).
Åbn kabelforskruningens omløbermøtrik, og fjern kabelforskruningen med tilslutningskablet. Fjern
afdækningen på undersiden af kameraet. Før tilslutningskablet gennem åbningen på undersiden af,
og skru kabelforskruningen ind i åbningen. Luk derefter kabelforskruningen korrekt med
omløbermøtrikken.
