8
5. Gerätebeschreibung
5.1 Überblick – Typennummer
Modelnummer TVHD71000
Auflösung 1080p / 2,0 MPx
WDR √
DNR √
Tag/Nacht (IR-Schwenkfilter)
√
IR LEDs nein
Betriebsspannung 12 V DC
5.2 Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das
Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung
zurück und informieren Sie den Lieferdienst.
6. Montage

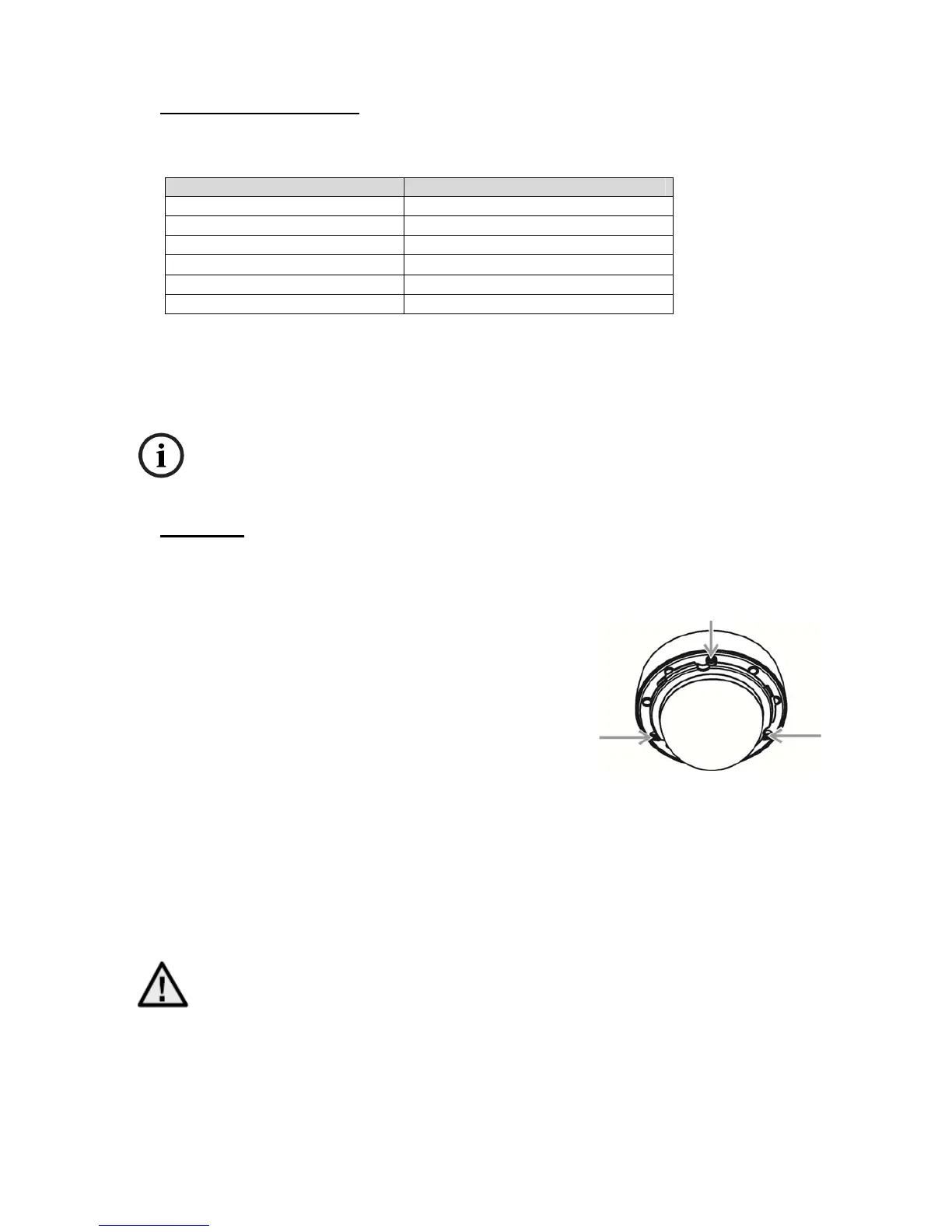

6.1 Entfernen der Kuppel
Entfernen Sie als Erstes den weißen Kuppelring durch
Drehen entgegen dem Uhrzeigersinn.
Anschließend lösen Sie die drei Befestigungsschrauben der
Kuppel. Nehmen Sie nun die Kuppel ab.
6.2 Kabelverlegung
Die Kabelverlegung kann seitlich (sichtbar) oder durch die Unterseite (verdeckt) erfolgen. Für den
Schutz vor Feuchtigkeit wird am Gehäuse eine Kabelverschraubung (M25X1.5) angebracht.
Die Kabelverschraubung und das Anschlusskabel sind ab Werk in der seitlichen Öffnung
vorinstalliert.
Lösen Sie vorsichtig die Fixierschraube für das Kabel im Inneren der Kamera. Lösen
Sie weiterhin vorsichtig beide Anschlusskabel (Rundstecker für HD-SDI Signal & 2-Pin
Stecker für Spannungsversorgung).
Öffnen Sie die Überwurfmutter der Kabelverschraubung und entfernen Sie die Kabelverschraubung
mit dem Anschlusskabel. Entfernen Sie die Abdeckung and der Unterseite der Kamera. Führen Sie
das Anschlusskabel durch die Öffnung an der Unterseite und schrauben Sie die
Kabelverschraubung in die Öffnung. Schließen Sie im Anschluss die Kabelverschraubung mit der
Überwurfmutter korrekt.
