System Board 1-3
1.2.1 System Board Layout
1 PS/2 keyboard connector
2 PS/2 mouse connector
3 PCI slots
4 Keyboard controller
5 EISA slots
6 Video RAM
7 Video RAM upgrade socket
8 CPU voltage regulator
9 Buzzer
10 CPU socket
11 CPU voltage regulator
12 Cache module socket
13 SIMM sockets

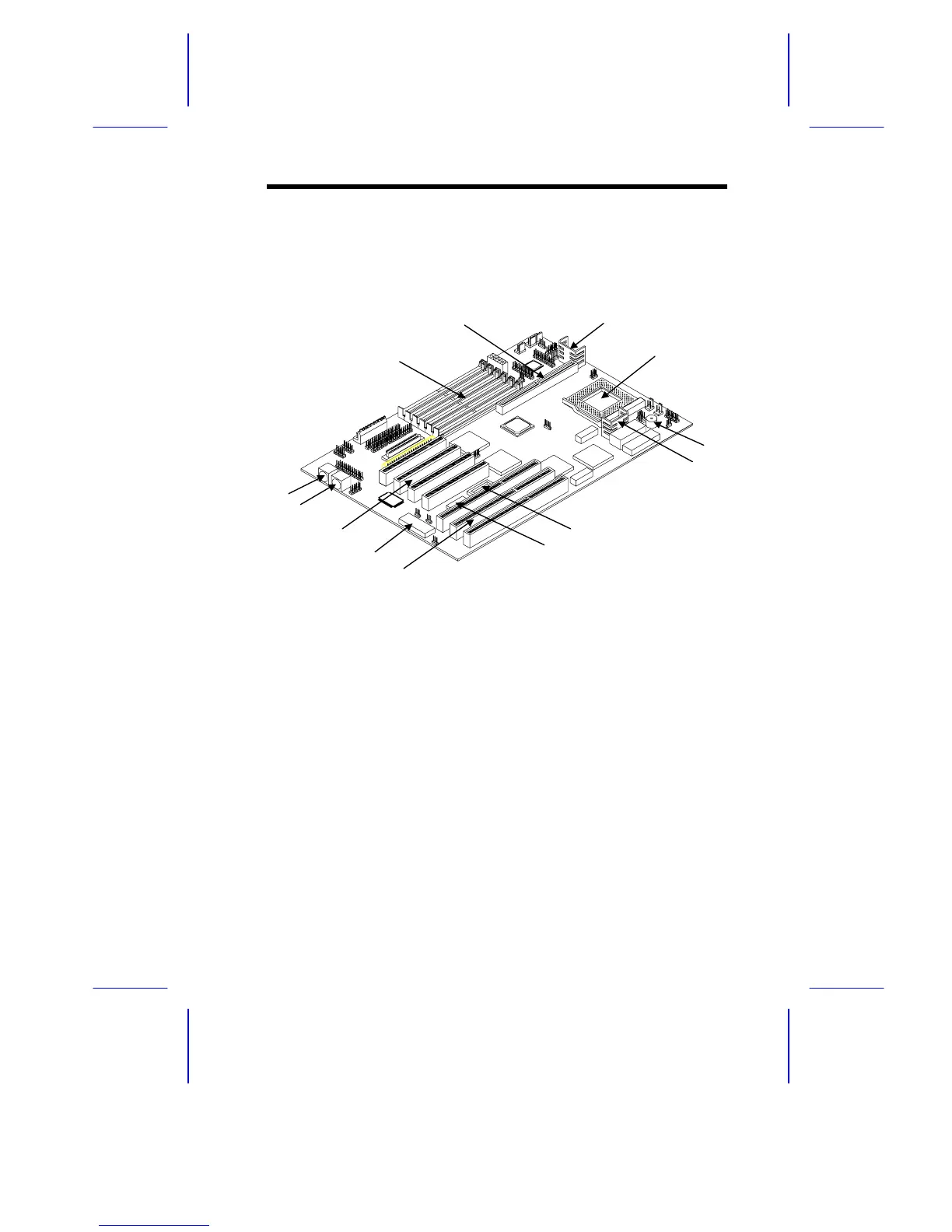

Figure 1-1 System Board Layout
1
2
4
3
5
6
7
9
13
10
8
11
12
